Relé Térmico para Contactor 9-13A IP20
LEXO

Relé Térmico para Contactor 9-13A IP20

Código 5343312 Modelo EBS1TR-25

Rango de regulación
9 – 13 A
Corriente nominal
25 A
Tensión nominal
230-380 V
Número de polos
3 (tripolar)

$10.000 IVA incluido

¿Necesita volumen, factura con condiciones especiales o un plazo distinto? Agréguelo a Mi Proyecto y lo cotizamos, o escríbanos por WhatsApp (se abre en otra pestaña).

Despachos en 24 a 48 horas hábiles, previa verificación de stock. El costo de envío se calcula en el pago, según la comuna. Despacho no es entrega: el tiempo de traslado depende del destino.

Datos técnicos

Tipo de producto
Relé térmico de sobrecarga tripolar
Rango de regulación
9 – 13 A
Corriente nominal del relé
25 A
Tensión nominal
230-380 V
Tensión nominal de empleo (Ue)
660 V
Frecuencia
50 Hz / 60 Hz
Número de polos
3 (tripolar)
Contactos auxiliares
1NO (97-98) + 1NC (95-96)
Protecciones
Sobrecarga y fase abierta
Tipo de rearme
Manual y automático
Grado de protección
IP20
Contactor compatible
LC1 D1210
Montaje
Acoplado al contactor o instalación independiente
Dimensiones
46 mm de ancho × 94 mm de profundidad × 66 mm de alto
Norma
IEC 60947-4-1
Certificación SEC
Se pide al fabricante si su proyecto la exige
Corriente nominal
25 A
Grado IP
IP20

Datos de la ficha técnica del fabricante. No informado por el fabricante: peso, garantía.

Descripción

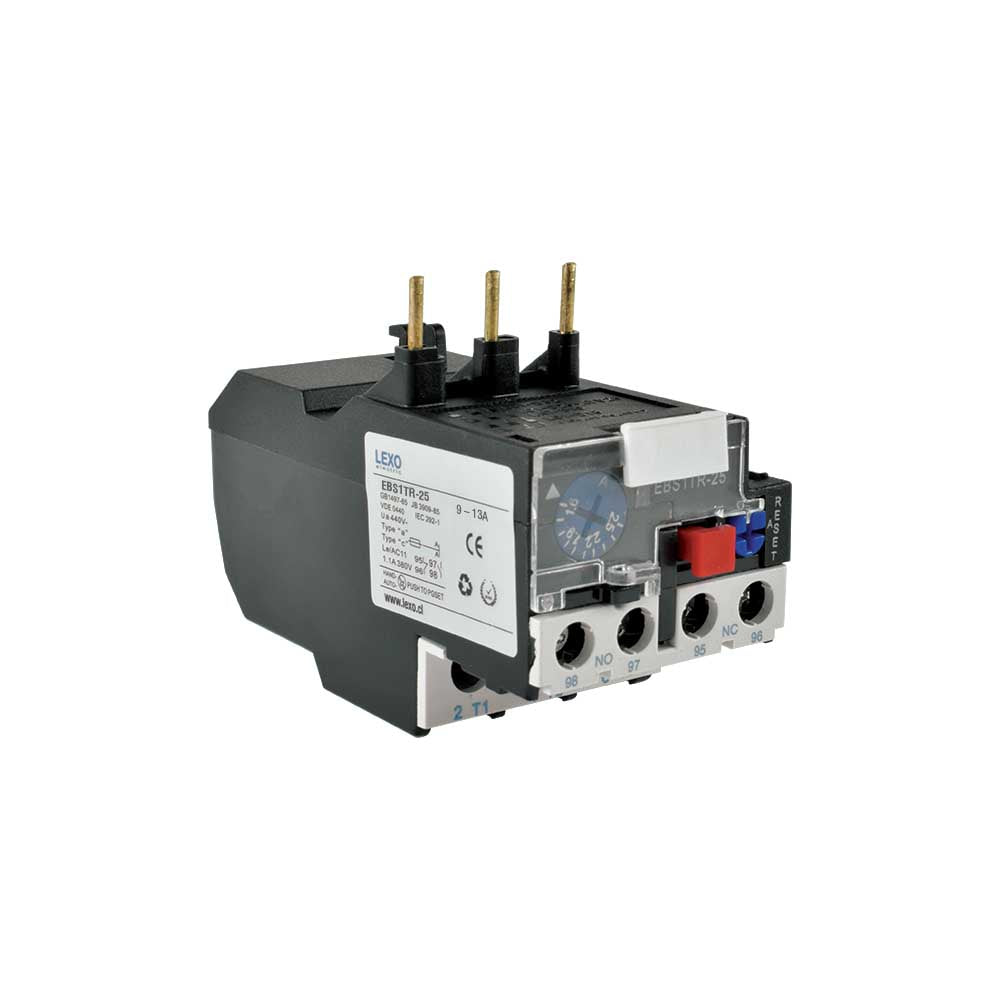

Relé térmico LEXO EBS1TR-25 regulable de 9 – 13 A para contactor

El relé térmico 9-13A LEXO EBS1TR-25 es un dispositivo de protección contra sobrecarga y falta de fase que se instala junto al contactor en circuitos de fuerza de motores trifásicos. Su dial frontal permite ajustar la corriente de disparo entre 9 – 13 A, de modo que la protección se calibra a la corriente real de la placa del motor y no a un valor fijo. Ese ajuste evita las dos fallas más caras en tablero: el disparo innecesario que detiene la producción y la sobrecarga prolongada que daña el bobinado.

Opera en circuitos de corriente alterna de 50 Hz o 60 Hz, con tensión nominal de 230-380 V y tensión nominal de empleo (Ue) de hasta 660 V. Se acopla directamente al contactor LC1 D1210 o se monta de forma independiente dentro del tablero. Incorpora contactos auxiliares 1NO y 1NC eléctricamente separables, botón de prueba, botón de parada, luz indicadora de carga y rearme manual o automático seleccionable. Si su proyecto exige el certificado SEC de este producto, pídalo antes de cotizar y le respondemos con el respaldo del fabricante.

Características principales

  • Rango de regulación ajustable de 9 – 13 A mediante dial frontal.
  • Protección contra sobrecarga y contra pérdida de fase (fase abierta).
  • Contactos auxiliares 1NO (bornes 97-98) y 1NC (bornes 95-96), eléctricamente separables.
  • Rearme manual y automático seleccionable, con botón de prueba y botón de parada.
  • Luz indicadora de carga para verificación visual del estado.
  • Diseño tripolar para circuitos de corriente alterna de 50 Hz y 60 Hz.
  • Grado de protección IP20, para montaje en el interior de tableros.
  • Fabricado según norma IEC 60947-4-1.

Aplicaciones recomendadas

  • Protección de motores trifásicos en partida directa y arranque estrella-triángulo.
  • Tableros de fuerza y control en plantas industriales, bodegas y centros logísticos.
  • Bombas, ventiladores, compresores y equipos de proceso con marcha continua.
  • Sistemas de riego y equipamiento agroindustrial accionado por motor eléctrico.
  • Armado y mantención de tableros por instaladores eléctricos y contratistas.

Otros rangos de regulación de la serie EBS1TR

La serie LEXO EBS1TR cubre desde 0,63 A hasta 80 A. Si la corriente de placa de su motor está fuera del rango 9 – 13 A, revise el modelo que corresponde:

RegulaciónModeloCódigoContactor compatibleFicha
0,63 – 1 AEBS1TR-255343298LC1 D0910Ver producto
1,6 – 2,5 AEBS1TR-255343302LC1 D0910Ver producto
2,5 – 4 AEBS1TR-255343304LC1 D0910Ver producto
5,5 – 8 AEBS1TR-255343308LC1 D0910Ver producto
7 – 10 AEBS1TR-255343310LC1 D1210Ver producto
9 – 13 AEBS1TR-255343312LC1 D1210Este producto
12 – 18 AEBS1TR-255343314LC1 D1810Ver producto
17 – 25 AEBS1TR-255343316LC1 D2510Ver producto
23 – 32 AEBS1TR-365343318LC1 D3210Ver producto
30 – 40 AEBS1TR-935343320LC1 D4010Consultar
37 – 50 AEBS1TR-935343322LC1 D5010Ver producto
55 – 70 AEBS1TR-935343315LC1-D8011Ver producto
63 – 80 AEBS1TR-935343317LC1-D8011Ver producto
