Relé Térmico para Contactor 37-50A IP20

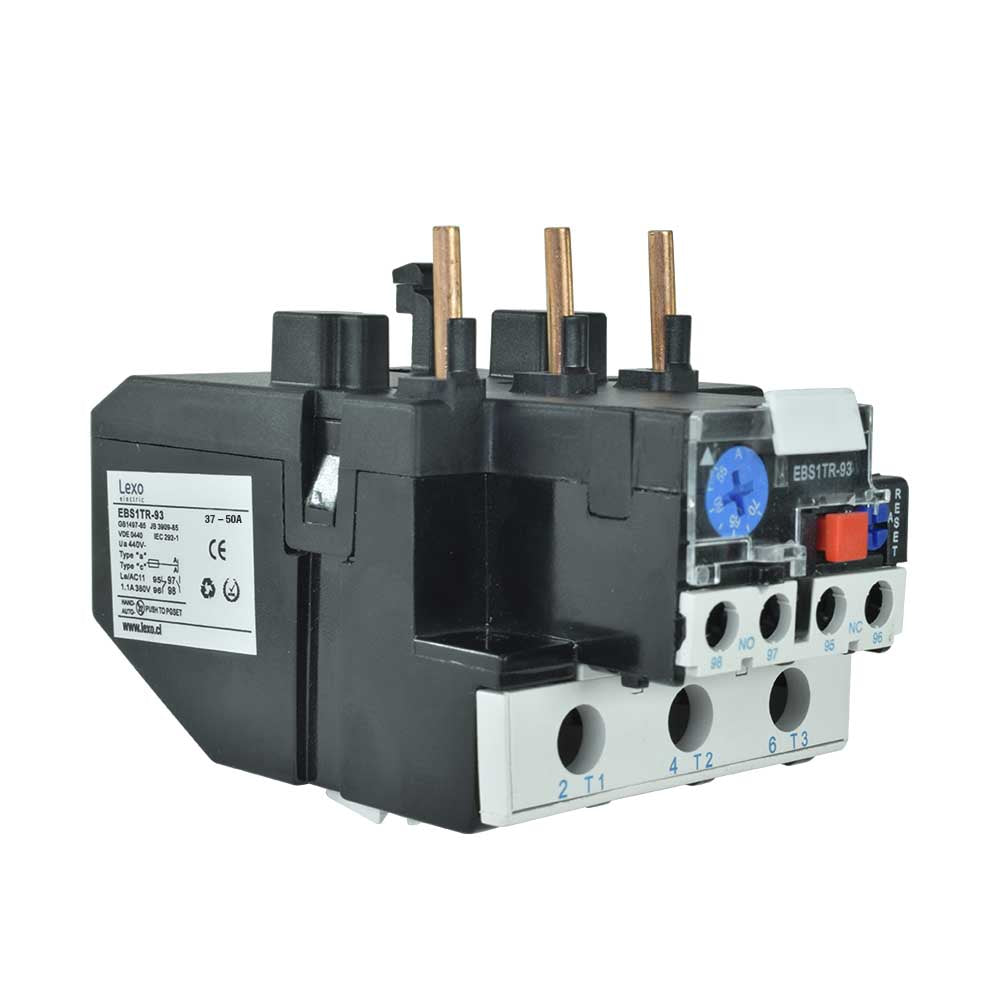

Relé térmico LEXO EBS1TR-93 regulable de 37 – 50 A para contactor

El relé térmico 37-50A LEXO EBS1TR-93 es un dispositivo de protección contra sobrecarga y falta de fase que se instala junto al contactor en circuitos de fuerza de motores trifásicos. Su dial frontal permite ajustar la corriente de disparo entre 37 – 50 A, de modo que la protección se calibra a la corriente real de la placa del motor y no a un valor fijo. Ese ajuste evita las dos fallas más caras en tablero: el disparo innecesario que detiene la producción y la sobrecarga prolongada que daña el bobinado.

Opera en circuitos de corriente alterna de 50 Hz o 60 Hz, con tensión nominal de 230-380 V y tensión nominal de empleo (Ue) de hasta 660 V. Se acopla directamente al contactor LC1 D5010 o se monta de forma independiente dentro del tablero. Incorpora contactos auxiliares 1NO y 1NC eléctricamente separables, botón de prueba, botón de parada, luz indicadora de carga y rearme manual o automático seleccionable. Cuenta con certificación SEC vigente para su venta en Chile, otorgada por la Superintendencia de Electricidad y Combustibles.

Características principales

• Rango de regulación ajustable de 37 – 50 A mediante dial frontal.
• Protección contra sobrecarga y contra pérdida de fase (fase abierta).
• Contactos auxiliares 1NO (bornes 97-98) y 1NC (bornes 95-96), eléctricamente separables.
• Rearme manual y automático seleccionable, con botón de prueba y botón de parada.
• Luz indicadora de carga para verificación visual del estado.
• Diseño tripolar para circuitos de corriente alterna de 50 Hz y 60 Hz.
• Grado de protección IP20, para montaje en el interior de tableros.
• Fabricado según norma IEC 60947-4-1.

Aplicaciones recomendadas

• Protección de motores trifásicos en partida directa y arranque estrella-triángulo.
• Tableros de fuerza y control en plantas industriales, bodegas y centros logísticos.
• Bombas, ventiladores, compresores y equipos de proceso con marcha continua.
• Sistemas de riego y equipamiento agroindustrial accionado por motor eléctrico.
• Armado y mantención de tableros por instaladores eléctricos y contratistas.

Especificaciones técnicas

Otros rangos de regulación de la serie EBS1TR

La serie LEXO EBS1TR cubre desde 0,63 A hasta 80 A. Si la corriente de placa de su motor está fuera del rango 37 – 50 A, revise el modelo que corresponde:
