Relé Térmico para Contactor 7-10A IP20
Código 5343310 Modelo EBS1TR-25
- Rango de regulación
- 7 – 10 A
- Corriente nominal
- 25 A
- Tensión nominal
- 230-380 V
- Número de polos
- 3 (tripolar)
$10.000 IVA incluido
¿Necesita volumen, factura con condiciones especiales o un plazo distinto? Agréguelo a Mi Proyecto y lo cotizamos, o escríbanos por WhatsApp (se abre en otra pestaña).
Despachos en 24 a 48 horas hábiles, previa verificación de stock. El costo de envío se calcula en el pago, según la comuna. Despacho no es entrega: el tiempo de traslado depende del destino.
Datos técnicos
- Tipo de producto
- Relé térmico de sobrecarga tripolar
- Rango de regulación
- 7 – 10 A
- Corriente nominal del relé
- 25 A
- Tensión nominal
- 230-380 V
- Tensión nominal de empleo (Ue)
- 660 V
- Frecuencia
- 50 Hz / 60 Hz
- Número de polos
- 3 (tripolar)
- Contactos auxiliares
- 1NO (97-98) + 1NC (95-96)
- Protecciones
- Sobrecarga y fase abierta
- Tipo de rearme
- Manual y automático
- Grado de protección
- IP20
- Contactor compatible
- LC1 D1210
- Montaje
- Acoplado al contactor o instalación independiente
- Dimensiones
- 46 mm de ancho × 94 mm de profundidad × 66 mm de alto
- Norma
- IEC 60947-4-1
- Certificación SEC
- Se pide al fabricante si su proyecto la exige
- Corriente nominal
- 25 A
- Grado IP
- IP20
Datos de la ficha técnica del fabricante. No informado por el fabricante: peso, garantía.
Descripción

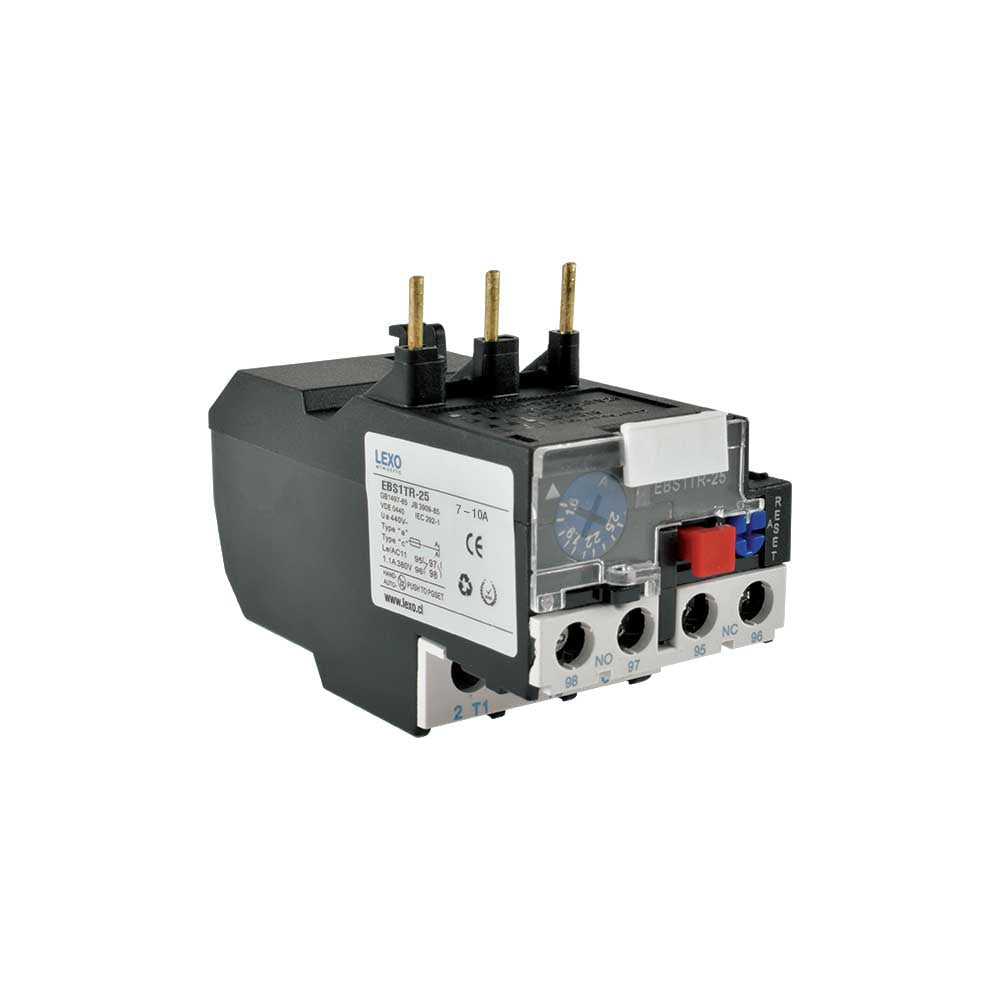

Relé térmico LEXO EBS1TR-25 regulable de 7 – 10 A para contactor
El relé térmico 7-10A LEXO EBS1TR-25 es un dispositivo de protección contra sobrecarga y falta de fase que se instala junto al contactor en circuitos de fuerza de motores trifásicos. Su dial frontal permite ajustar la corriente de disparo entre 7 – 10 A, de modo que la protección se calibra a la corriente real de la placa del motor y no a un valor fijo. Ese ajuste evita las dos fallas más caras en tablero: el disparo innecesario que detiene la producción y la sobrecarga prolongada que daña el bobinado.
Opera en circuitos de corriente alterna de 50 Hz o 60 Hz, con tensión nominal de 230-380 V y tensión nominal de empleo (Ue) de hasta 660 V. Se acopla directamente al contactor LC1 D1210 o se monta de forma independiente dentro del tablero. Incorpora contactos auxiliares 1NO y 1NC eléctricamente separables, botón de prueba, botón de parada, luz indicadora de carga y rearme manual o automático seleccionable. Si su proyecto exige el certificado SEC de este producto, pídalo antes de cotizar y le respondemos con el respaldo del fabricante.
Características principales
- Rango de regulación ajustable de 7 – 10 A mediante dial frontal.
- Protección contra sobrecarga y contra pérdida de fase (fase abierta).
- Contactos auxiliares 1NO (bornes 97-98) y 1NC (bornes 95-96), eléctricamente separables.
- Rearme manual y automático seleccionable, con botón de prueba y botón de parada.
- Luz indicadora de carga para verificación visual del estado.
- Diseño tripolar para circuitos de corriente alterna de 50 Hz y 60 Hz.
- Grado de protección IP20, para montaje en el interior de tableros.
- Fabricado según norma IEC 60947-4-1.
Aplicaciones recomendadas
- Protección de motores trifásicos en partida directa y arranque estrella-triángulo.
- Tableros de fuerza y control en plantas industriales, bodegas y centros logísticos.
- Bombas, ventiladores, compresores y equipos de proceso con marcha continua.
- Sistemas de riego y equipamiento agroindustrial accionado por motor eléctrico.
- Armado y mantención de tableros por instaladores eléctricos y contratistas.
Otros rangos de regulación de la serie EBS1TR
La serie LEXO EBS1TR cubre desde 0,63 A hasta 80 A. Si la corriente de placa de su motor está fuera del rango 7 – 10 A, revise el modelo que corresponde:
| Regulación | Modelo | Código | Contactor compatible | Ficha |
|---|---|---|---|---|
| 0,63 – 1 A | EBS1TR-25 | 5343298 | LC1 D0910 | Ver producto |
| 1,6 – 2,5 A | EBS1TR-25 | 5343302 | LC1 D0910 | Ver producto |
| 2,5 – 4 A | EBS1TR-25 | 5343304 | LC1 D0910 | Ver producto |
| 5,5 – 8 A | EBS1TR-25 | 5343308 | LC1 D0910 | Ver producto |
| 7 – 10 A | EBS1TR-25 | 5343310 | LC1 D1210 | Este producto |
| 9 – 13 A | EBS1TR-25 | 5343312 | LC1 D1210 | Ver producto |
| 12 – 18 A | EBS1TR-25 | 5343314 | LC1 D1810 | Ver producto |
| 17 – 25 A | EBS1TR-25 | 5343316 | LC1 D2510 | Ver producto |
| 23 – 32 A | EBS1TR-36 | 5343318 | LC1 D3210 | Ver producto |
| 30 – 40 A | EBS1TR-93 | 5343320 | LC1 D4010 | Consultar |
| 37 – 50 A | EBS1TR-93 | 5343322 | LC1 D5010 | Ver producto |
| 55 – 70 A | EBS1TR-93 | 5343315 | LC1-D8011 | Ver producto |
| 63 – 80 A | EBS1TR-93 | 5343317 | LC1-D8011 | Ver producto |
En RM Energía suministramos materiales y soluciones técnicas para empresas, instaladores y proyectos. Consulte por disponibilidad, cantidades, precios por volumen y alternativas para su requerimiento.
