Contactor D5011M7 50A 1NO+1NC
LEXO

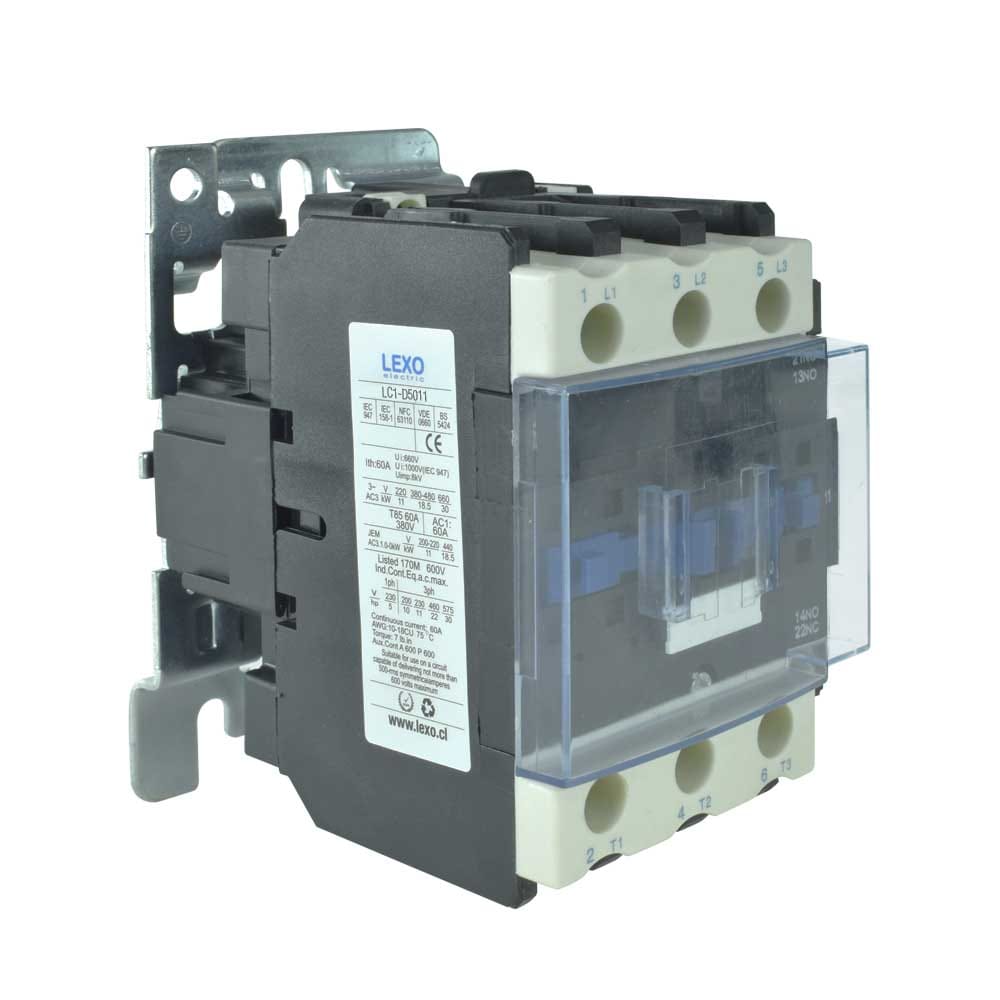

Contactor D5011M7 50A 1NO+1NC

Código 5343050 Modelo LC1-D5011

Corriente nominal (In)
50 A
Corriente térmica (Ith)
75 A
Categoría de empleo
AC-3
Contactos auxiliares
1NO + 1NC

$36.000 IVA incluido

¿Necesita volumen, factura con condiciones especiales o un plazo distinto? Agréguelo a Mi Proyecto y lo cotizamos, o escríbanos por WhatsApp (se abre en otra pestaña).

Despachos en 24 a 48 horas hábiles, previa verificación de stock. El costo de envío se calcula en el pago, según la comuna. Despacho no es entrega: el tiempo de traslado depende del destino.

Datos técnicos

Tipo de producto
Contactor de fuerza tripolar
Corriente nominal (In)
50 A
Corriente térmica convencional (Ith)
75 A
Categoría de empleo
AC-3
Contactos auxiliares integrados
1NO + 1NC
Tensión de la bobina
230 V CA
Tensión de empleo (Ue)
400 V
Tensión de aislación (Ui)
660 V
Tensión soportada a impulso (Uimp)
8 kV
Frecuencia
50 Hz
Número de polos
3 (tripolar)
Grado de protección
IP20
Temperatura de funcionamiento
-5 °C a +40 °C
Humedad relativa
Hasta 95 %
Relé térmico recomendado
Rango de 37 a 50 A
Certificación SEC
Se pide al fabricante si su proyecto la exige
Corriente térmica (Ith)
75 A
Contactos auxiliares
1NO + 1NC
Contactos
1NO+1NC

Datos de la ficha técnica del fabricante. No informado por el fabricante: peso, garantía.

Descripción

Contactor de fuerza LEXO LC1-D5011 de 50 A para maniobra de motores trifásicos

El contactor 50 A LEXO LC1-D5011 es el elemento electromecánico que establece o interrumpe la corriente de una carga de fuerza desde un circuito de comando. Su bobina, alimentada a 230 V de corriente alterna, consume mucha menos corriente que la carga, de modo que un pulsador, un temporizador o un PLC pueden gobernar un motor de 50 A sin que la corriente de fuerza pase por el elemento de mando. Es la pieza sobre la que se arma una partida directa, un arranque estrella-triángulo o una inversión de marcha.

Trabaja en circuitos de corriente alterna de 50 Hz con tensión de empleo (Ue) de 400 V y tensión de aislación (Ui) de hasta 660 V, en categoría AC-3, que es la que corresponde al arranque y control de motores de rotor en jaula. Integra 1NO + 1NC de fábrica y admite bloques de contactos auxiliares adicionales cuando el circuito de control necesita más señales. Para completar la protección del motor contra sobrecarga y falta de fase se le acopla un relé térmico regulable, que en este calibre corresponde al rango de 37 a 50 A. Si su proyecto exige el certificado SEC de este producto, pídalo antes de cotizar y le respondemos con el respaldo del fabricante.

Características principales

  • Corriente nominal de empleo (In) de 50 A en categoría AC-3.
  • Corriente térmica convencional (Ith) de 75 A.
  • Contactos auxiliares integrados: 1NO + 1NC.
  • Bobina de mando de 230 V de corriente alterna, accionable a distancia.
  • Tensión de empleo (Ue) de 400 V y tensión de aislación (Ui) de 660 V.
  • Tensión soportada a impulso (Uimp) de 8 kV.
  • Grado de protección IP20, para montaje en el interior de tableros.
  • Temperatura de funcionamiento de -5 °C a +40 °C y humedad relativa de hasta 95 %.
  • Admite el montaje de bloques de contactos auxiliares y de relé térmico de sobrecarga.

Aplicaciones recomendadas

  • Partida directa de motores trifásicos en tableros de fuerza.
  • Arranque estrella-triángulo e inversión de marcha, combinando dos o tres contactores.
  • Maniobra a distancia de bombas, ventiladores, compresores y cintas transportadoras.
  • Conmutación de cargas de calefacción, resistencias e iluminación industrial de alta potencia.
  • Automatización de partida por temporizador, presostato, termostato, flotador o PLC.
  • Armado y mantención de tableros por instaladores eléctricos y contratistas.

Otros calibres de la serie LEXO LC1-D

La serie LC1-D cubre de 9 A a 95 A. Si la corriente de placa de su motor no corresponde a 50 A, revise el calibre que sí la cubre:

Corriente (In)ModeloCódigoContactos auxiliaresFicha
9 ALC1-D091053430091NOVer producto
12 ALC1-D121053430121NOVer producto
18 ALC1-D181053430181NOVer producto
25 ALC1-D251053430251NOVer producto
32 ALC1-D321053430321NOVer producto
40 ALC1-D401153430401NO + 1NCVer producto
50 ALC1-D501153430501NO + 1NCEste producto
65 ALC1-D651153430631NO + 1NCVer producto
80 ALC1-D801153431801NO + 1NCVer producto
95 ALC1-D951153430951NO + 1NCVer producto

En RM Energía suministramos materiales y soluciones técnicas para empresas, instaladores y proyectos. Consulte por disponibilidad, cantidades, precios por volumen y alternativas para su requerimiento.
