Contactor para Condensador de 20-32 Kvar
Código 5343090 Modelo CJ19C-63
- Potencia reactiva
- Hasta 32 kvar
- Corriente térmica (Ith)
- 46 A
- Categoría de utilización
- AC-6b
- Contactos auxiliares
- 2NO + 1NC
$63.000 IVA incluido
¿Necesita volumen, factura con condiciones especiales o un plazo distinto? Agréguelo a Mi Proyecto y lo cotizamos, o escríbanos por WhatsApp (se abre en otra pestaña).
Despachos en 24 a 48 horas hábiles, previa verificación de stock. El costo de envío se calcula en el pago, según la comuna. Despacho no es entrega: el tiempo de traslado depende del destino.
Datos técnicos
- Tipo de producto
- Contactor para maniobra de condensadores
- Potencia reactiva
- Hasta 32 kvar
- Corriente térmica convencional (Ith)
- 46 A
- Categoría de utilización
- AC-6b
- Contactos auxiliares integrados
- 2NO + 1NC
- Tensión de la bobina
- 230 V CA
- Frecuencia
- 50 / 60 Hz
- Consumo de bobina (inicio-retención)
- 200-20 VA
- Corriente de cortocircuito
- 1,2 a 1,5 veces In
- Tensión de aislación (50 Hz)
- 500 V
- Operaciones por hora a 400 V
- 100
- Vida eléctrica a 400 V
- 100.000 maniobras
- Resistencias de preinserción
- Sí, montadas en el frente
- Dimensiones (cotas A / B / C / D de la ficha)
- 111 / 75 / 145 / 140 mm
- Norma
- IEC 60947-4-1
- Certificación SEC
- Se pide al fabricante si su proyecto la exige
- Corriente térmica (Ith)
- 46 A
- Contactos auxiliares
- 2NO + 1NC
Datos de la ficha técnica del fabricante. No informado por el fabricante: peso, garantía.
Descripción

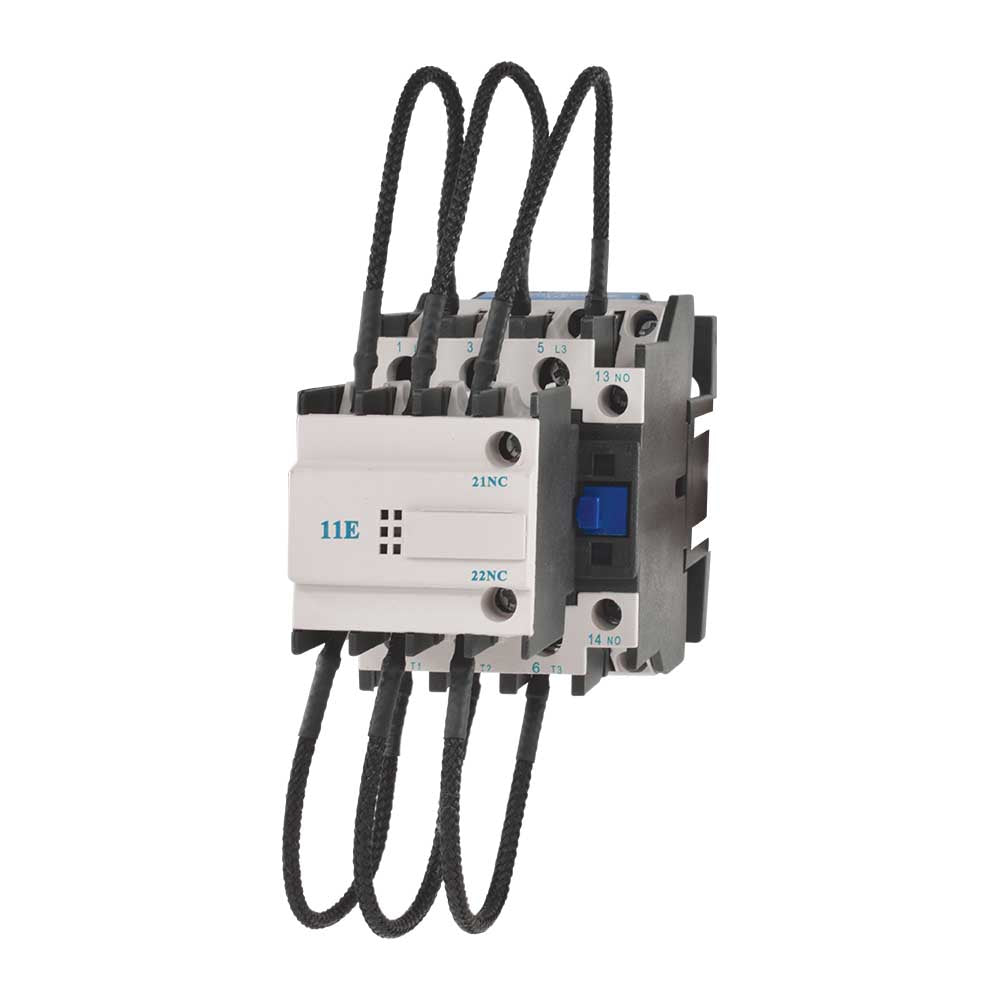

Contactor para condensador LEXO CJ19C-63 de hasta 32 kvar con resistencias de preinserción
El contactor para condensador 32 kvar LEXO CJ19C-63 maniobra bancos de condensadores en instalaciones de corrección del factor de potencia. Un condensador descargado se comporta como un cortocircuito en el instante de la conexión: durante el transiente, que dura entre 1 y 2 milisegundos, circulan sobrecorrientes de gran amplitud y frecuencia que destruyen los contactos de un contactor comun y acortan la vida del condensador.
Para evitarlo, este contactor incorpora resistencias de preinserción en su frente: los contactos auxiliares cierran primero a través de las resistencias, limitan la corriente de carga inicial y solo después cierran los contactos principales. Trabaja en categoría de utilización AC-6b, la específica para maniobra de bancos de condensadores, con bobina de 230 V a 50 o 60 Hz y está fabricado bajo la norma IEC 60947-4-1. Si su proyecto exige el certificado SEC de este producto, pídalo antes de cotizar y le respondemos con el respaldo del fabricante.
Características principales
- Potencia reactiva de hasta 32 kvar en 400 V.
- Corriente térmica convencional (Ith) de 46 A.
- Resistencias de preinserción montadas en el frente, para limitar el peak de conexión.
- Categoría de utilización AC-6b, específica para bancos de condensadores.
- Contactos auxiliares integrados: 2NO + 1NC.
- Consumo de bobina (inicio-retención) de 200-20 VA, a 230 V y 50 o 60 Hz.
- Corriente de cortocircuito de 1,2 a 1,5 veces la corriente nominal.
- Tensión de aislación de 500 V a 50 Hz.
- Hasta 100 operaciones por hora a 400 V y vida eléctrica de 100.000 maniobras.
- Fabricado según norma IEC 60947-4-1.
Aplicaciones recomendadas
- Maniobra de escalones en bancos automáticos de condensadores.
- Corrección del factor de potencia en plantas industriales, para evitar multas por reactivos.
- Tableros de compensación en instalaciones con motores, soldadoras y hornos de inducción.
- Reemplazo de contactores convencionales quemados por el peak de conexión de un condensador.
- Montaje junto a un regulador de energía reactiva para el control automático de los escalones.
Los tres calibres de la serie CJ19C
La serie CJ19C cubre de 15 a 32 kvar. Elija el contactor según la potencia reactiva del escalon que va a maniobrar:
| Potencia reactiva | Modelo | Ith | Contactos auxiliares | Ficha |
|---|---|---|---|---|
| 15 kvar | CJ19C-32 | 21 A | 1NO + 1NC | Ver producto |
| 20 kvar | CJ19C-43 | 29 A | 1NO + 1NC | Ver producto |
| 32 kvar | CJ19C-63 | 46 A | 2NO + 1NC | Este producto |
Condensadores que puede maniobrar
Los condensadores trifásicos LEXO de la serie HY111-A se conectan a este contactor:
| Potencia | Modelo | Ficha |
|---|---|---|
| 5 kvar | HY111-A5 | Ver producto |
| 10 kvar | HY111-A10 | Ver producto |
| 15 kvar | HY111-A15 | Ver producto |
| 20 kvar | HY111-A20 | Ver producto |
| 25 kvar | HY111-A25 | Consultar disponibilidad |
En RM Energía suministramos materiales y soluciones técnicas para empresas, instaladores y proyectos. Consulte por disponibilidad, cantidades, precios por volumen y alternativas para su requerimiento.
