Interruptor Automático 1X10A Curva D 15KA

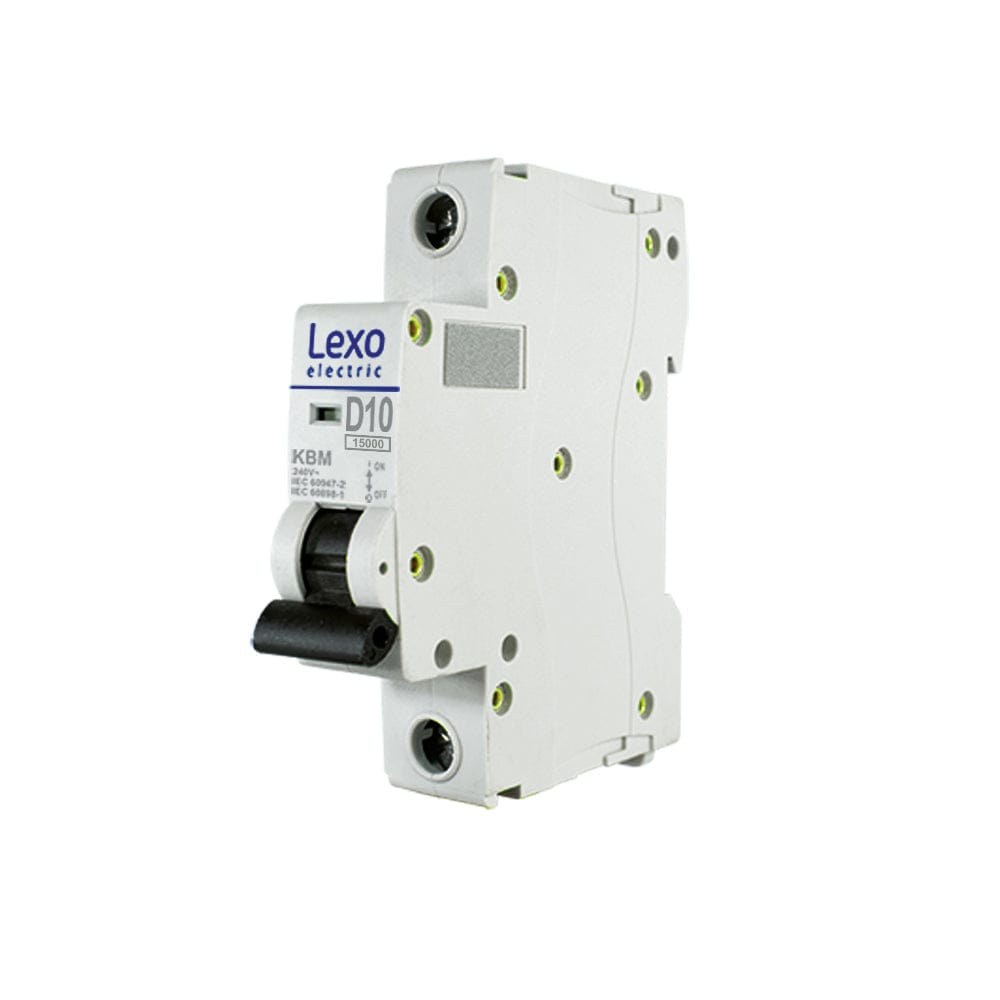

Interruptor automático LEXO 1P 10 A curva D de 15 kA

El interruptor automático 1P 10A curva D de LEXO es un termomagnético unipolar (1 polo) que protege el circuito contra sobrecargas y cortocircuitos. Corta el suministro cuando detecta la falla y permite reponerlo una vez resuelta, sin reemplazar ningún componente. Su capacidad de ruptura es de 15 kA, que es la corriente de cortocircuito máxima que puede interrumpir sin destruirse.

La curva D define cuándo actúa la protección magnética: dispara ante corrientes del orden de 12 ± 20 % de In, lo que lo hace adecuado para cargas con punta de arranque alta, como motores, transformadores y equipos de bobinado. Se monta sobre riel DIN de 35 mm, trabaja a 230/240 V CA y cumple la norma IEC 60947-2. Incorpora indicador frontal de estado On/Off y banda bimetálica para el disparo térmico, y cuenta con certificación SEC vigente para su venta en Chile, otorgada por la Superintendencia de Electricidad y Combustibles.

Características principales

• Corriente nominal de 10 A, unipolar (1 polo).
• Capacidad de ruptura de 15 kA.
• Curva de disparo D: actuación magnética en torno a 12 ± 20 % de In.
• Tensión nominal de 230/240 V CA, frecuencia 50/60 Hz.
• Fabricado según norma IEC 60947-2.
• Montaje sobre riel DIN de 35 mm, con cambio rápido en tablero.
• Indicador frontal de estado On/Off.
• Banda bimetálica para la protección térmica contra sobrecarga.
• Grado de protección IP20 para montaje en el interior de tableros.
• Resistencia de 10.000 ciclos de maniobra eléctricos y 20.000 mecánicos.
• Temperatura ambiente de trabajo de -5 °C a +70 °C.
• Material autoextinguible.
• Altitud de servicio hasta 2.000 metros y humedad relativa hasta 95 %.

Aplicaciones recomendadas

• Circuitos de motores, bombas y compresores con alta corriente de arranque.
• Transformadores y equipos con bobinado en el primario.
• Tableros eléctricos residenciales, comerciales e industriales de baja tensión.
• Armado y ampliación de tableros por instaladores eléctricos y contratistas.

Especificaciones técnicas

Otros amperajes de esta línea

Interruptor automático LEXO 1P curva D de 15 kA, disponible en:
