Condensador Trifasico 20 Kvar 400V

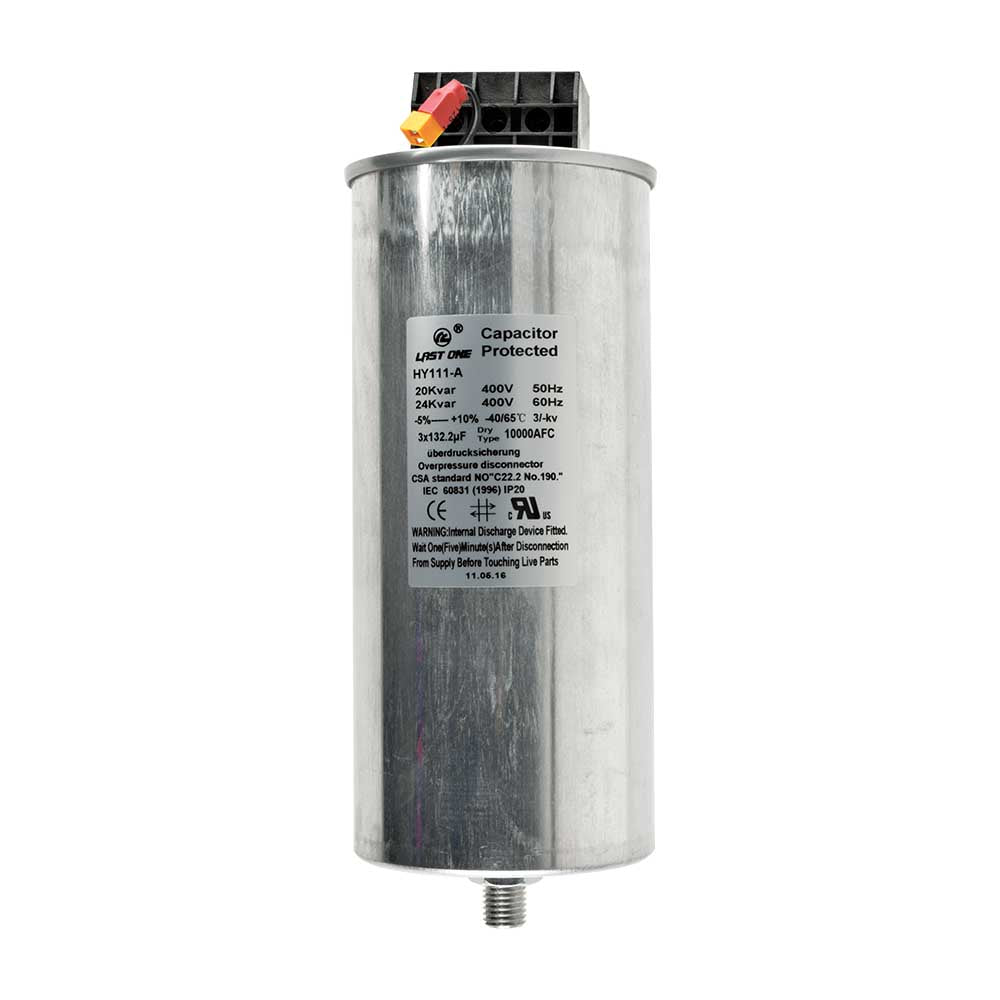

Condensador trifásico LEXO HY111-A20 de 20 kvar en 400 V para corrección del factor de potencia

El condensador trifásico 20 kvar LEXO HY111-A20 aporta la potencia reactiva que los motores, transformadores y equipos inductivos toman de la red, de modo que la empresa distribuidora deje de facturarla. En Chile el cobro por energía reactiva se activa cuando el factor de potencia baja de 0,93, y en una planta con muchos motores esa linea de la boleta llega a pesar tanto como para pagar el banco de condensadores en pocos meses.

Es de tipo seco, con dieléctrico de película de polipropileno y envolvente de aluminio extruido redondo con rosca de montaje. Incorpora resistencia de descarga y un sistema de autodesconexión que corta el circuito interno frente a la sobrepresión, es decir, al final de la vida util del elemento. La conexión es en delta y la refrigeración, por aire natural o forzado. Está fabricado según las normas IEC 60831-1 y 60831-2, UL 810 en su quinta edición y CSA C22.2 N° 190. Cuenta con certificación SEC vigente para su venta en Chile, otorgada por la Superintendencia de Electricidad y Combustibles.

Características principales

• Potencia reactiva de 20 kvar en 400 V, trifásico con conexión en delta.
• Dieléctrico de película de polipropileno, tipo seco.
• Envolvente de aluminio extruido redondo, con tornillo de montaje con rosca.
• Resistencia de descarga incorporada.
• Autodesconexión frente a sobrepresión interna, al final de la vida util.
• Refrigeración por aire natural o por aire forzado.
• Corriente máxima permisible (Imax) de 1,3 veces la corriente nominal.
• Corriente de conexión (inrush) de hasta 200 veces la corriente nominal.
• Pérdidas dieléctricas menores a 0,2 W por kvar.
• Grado de protección IP20, para montaje en el interior de tableros.
• Altura de 275 mm y diámetro de 111 mm.

Aplicaciones recomendadas

• Bancos automáticos de condensadores para corrección del factor de potencia.
• Compensación fija junto a motores de marcha continua, bombas y ventiladores.
• Plantas industriales, agroindustria y frigoríficos con recargo por energía reactiva.
• Talleres con soldadoras, hornos de inducción y equipos de gran componente inductiva.
• Ampliación de bancos existentes, sumando escalones de 20 kvar.

Especificaciones técnicas

Otras potencias de la serie HY111-A

La serie HY111-A cubre de 5 a 25 kvar. Si el escalon que necesita no es de 20 kvar, revise la potencia que corresponde:

Con que contactor se maniobra

Un condensador no se debe conectar con un contactor comun: el peak de corriente en la conexión dana los contactos. Use un contactor con resistencias de preinserción de la serie CJ19C:
