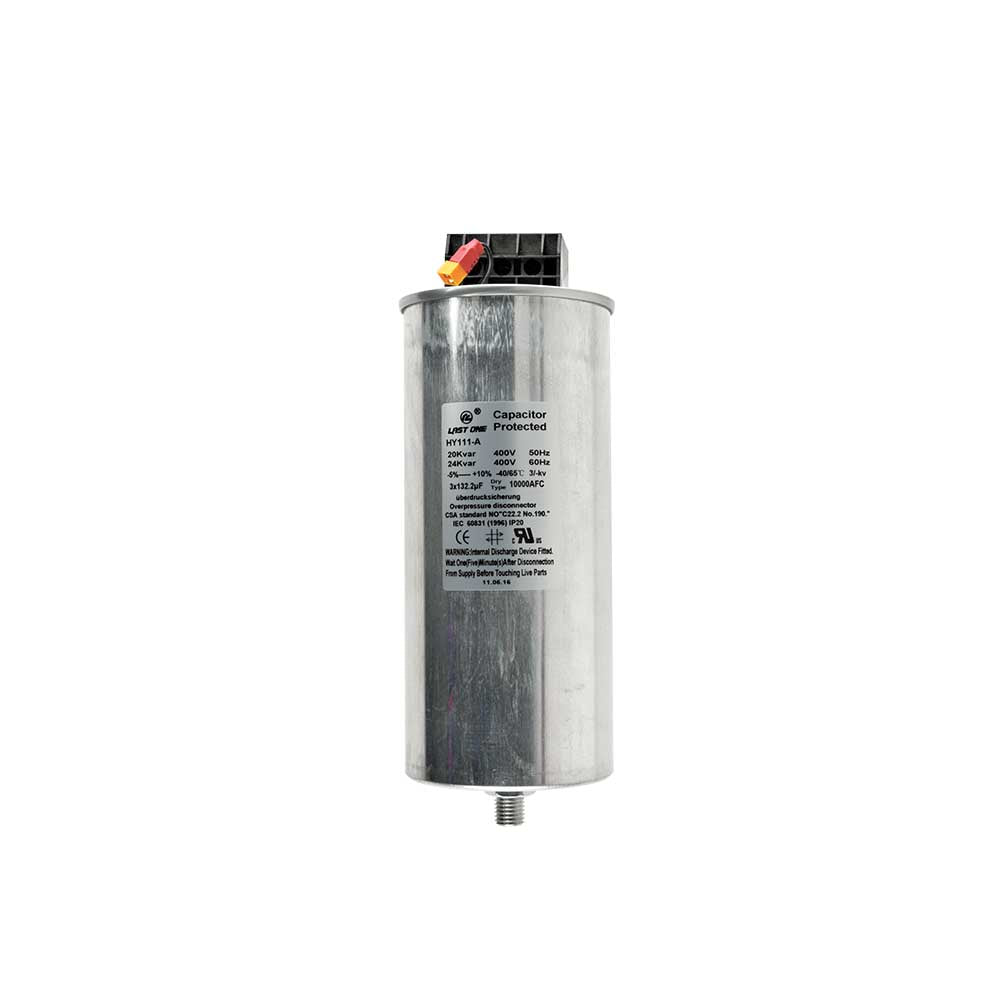

Condensador Trifasico 5 Kvar 400V
Código 5343405 Modelo HY111-A5
- Potencia reactiva
- 5 kvar
- Tensión nominal
- 400 V
- Conexión
- Delta
- Dieléctrico
- Polipropileno, tipo seco
$34.000 IVA incluido
¿Necesita volumen, factura con condiciones especiales o un plazo distinto? Agréguelo a Mi Proyecto y lo cotizamos, o escríbanos por WhatsApp (se abre en otra pestaña).
Despachos en 24 a 48 horas hábiles, previa verificación de stock. El costo de envío se calcula en el pago, según la comuna. Despacho no es entrega: el tiempo de traslado depende del destino.
Datos técnicos
- Tipo de producto
- Condensador de potencia trifásico
- Potencia reactiva
- 5 kvar
- Tensión nominal
- 400 V
- Conexión
- Delta
- Dieléctrico
- Película de polipropileno, tipo seco
- Envolvente
- Aluminio extruido redondo con rosca de montaje
- Resistencia de descarga
- Incorporada
- Protección interna
- Autodesconexión frente a sobrepresión
- Sobretensión permisible (400 V)
- 10 % durante 8 h/dia; 15 % durante 30 min/dia; 20 % durante 5 min/dia; 30 % durante 1 min/dia
- Corriente máxima permisible (Imax)
- 1,3 veces In
- Corriente de conexión (inrush)
- Hasta 200 veces In
- Pérdidas dieléctricas
- Menores a 0,2 W/kvar
- Refrigeración
- Por aire, natural o forzado
- Grado de protección
- IP20
- Altura
- 230 mm
- Diámetro
- 75 mm
- Normas
- IEC 60831-1 y 60831-2, UL 810 (5.ª edición), CSA C22.2 N° 190
- Certificación SEC
- Se pide al fabricante si su proyecto la exige
Datos de la ficha técnica del fabricante. No informado por el fabricante: peso, garantía.
Descripción
Condensador trifásico LEXO HY111-A5 de 5 kvar en 400 V para corrección del factor de potencia
El condensador trifásico 5 kvar LEXO HY111-A5 aporta la potencia reactiva que los motores, transformadores y equipos inductivos toman de la red, de modo que la empresa distribuidora deje de facturarla. En Chile el cobro por energía reactiva se activa cuando el factor de potencia baja de 0,93, y en una planta con muchos motores esa linea de la boleta llega a pesar tanto como para pagar el banco de condensadores en pocos meses.
Es de tipo seco, con dieléctrico de película de polipropileno y envolvente de aluminio extruido redondo con rosca de montaje. Incorpora resistencia de descarga y un sistema de autodesconexión que corta el circuito interno frente a la sobrepresión, es decir, al final de la vida util del elemento. La conexión es en delta y la refrigeración, por aire natural o forzado. Está fabricado según las normas IEC 60831-1 y 60831-2, UL 810 en su quinta edición y CSA C22.2 N° 190. Si su proyecto exige el certificado SEC de este producto, pídalo antes de cotizar y le respondemos con el respaldo del fabricante.
Características principales
- Potencia reactiva de 5 kvar en 400 V, trifásico con conexión en delta.
- Dieléctrico de película de polipropileno, tipo seco.
- Envolvente de aluminio extruido redondo, con tornillo de montaje con rosca.
- Resistencia de descarga incorporada.
- Autodesconexión frente a sobrepresión interna, al final de la vida util.
- Refrigeración por aire natural o por aire forzado.
- Corriente máxima permisible (Imax) de 1,3 veces la corriente nominal.
- Corriente de conexión (inrush) de hasta 200 veces la corriente nominal.
- Pérdidas dieléctricas menores a 0,2 W por kvar.
- Grado de protección IP20, para montaje en el interior de tableros.
- Altura de 230 mm y diámetro de 75 mm.
Aplicaciones recomendadas
- Bancos automáticos de condensadores para corrección del factor de potencia.
- Compensación fija junto a motores de marcha continua, bombas y ventiladores.
- Plantas industriales, agroindustria y frigoríficos con recargo por energía reactiva.
- Talleres con soldadoras, hornos de inducción y equipos de gran componente inductiva.
- Ampliación de bancos existentes, sumando escalones de 5 kvar.
Otras potencias de la serie HY111-A
La serie HY111-A cubre de 5 a 25 kvar. Si el escalon que necesita no es de 5 kvar, revise la potencia que corresponde:
| Potencia | Modelo | Altura | Diámetro | Ficha |
|---|---|---|---|---|
| 5 kvar | HY111-A5 | 230 mm | 75 mm | Este producto |
| 10 kvar | HY111-A10 | 260 mm | 85 mm | Ver producto |
| 15 kvar | HY111-A15 | 270 mm | 95 mm | Ver producto |
| 20 kvar | HY111-A20 | 275 mm | 111 mm | Ver producto |
| 25 kvar | HY111-A25 | 320 mm | 115 mm | Consultar disponibilidad |
Con que contactor se maniobra
Un condensador no se debe conectar con un contactor comun: el peak de corriente en la conexión dana los contactos. Use un contactor con resistencias de preinserción de la serie CJ19C:
| Potencia reactiva | Modelo | Ficha |
|---|---|---|
| Hasta 15 kvar | CJ19C-32 | Ver producto |
| Hasta 20 kvar | CJ19C-43 | Ver producto |
| Hasta 32 kvar | CJ19C-63 | Ver producto |
En RM Energía suministramos materiales y soluciones técnicas para empresas, instaladores y proyectos. Consulte por disponibilidad, cantidades, precios por volumen y alternativas para su requerimiento.
