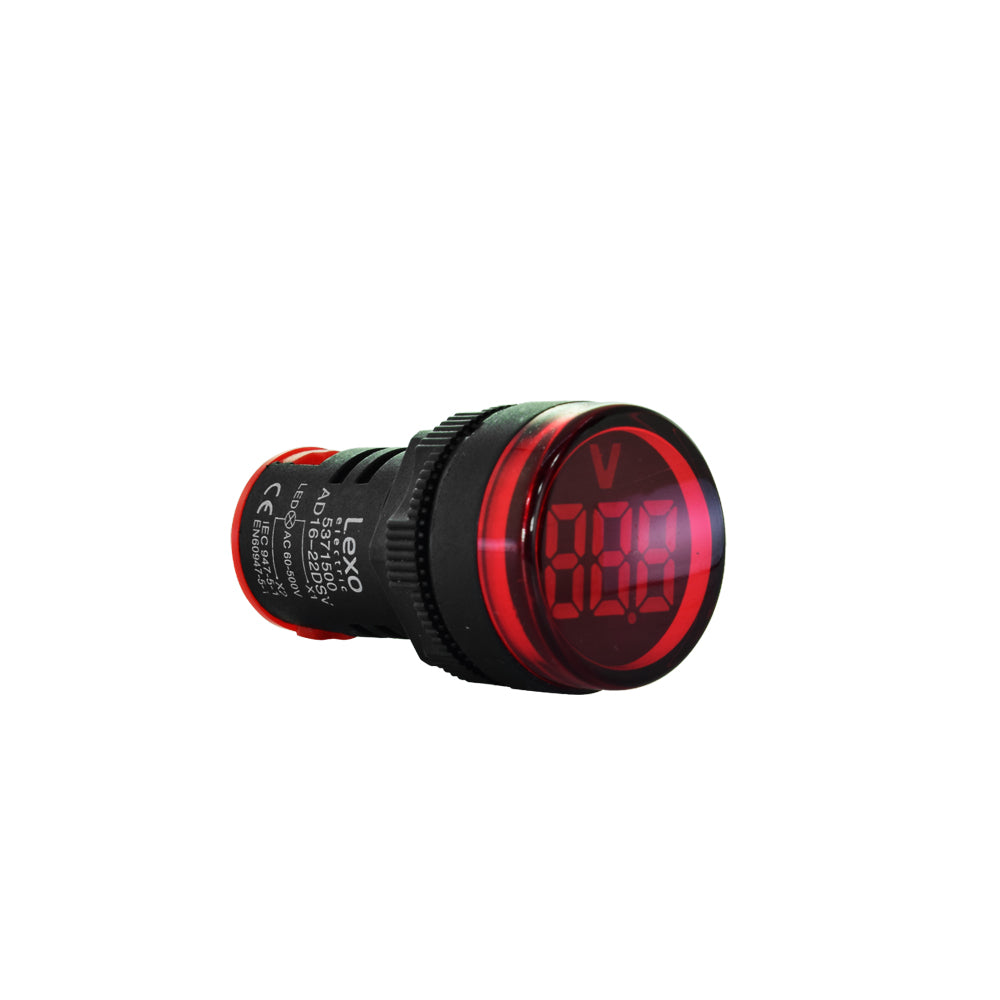

Luz Piloto Roja con Voltímetro Negro 60-500 Vac
LEXO

Luz Piloto Roja con Voltímetro Negro 60-500 Vac

Código 5371500 Modelo AD16-22DSV

Tipo de producto
Luz piloto con instrumento
Instrumento
Voltímetro digital
Rango de medición
60 a 500 V CA
Color de la lámpara
Roja

$2.800 IVA incluido

¿Necesita volumen, factura con condiciones especiales o un plazo distinto? Agréguelo a Mi Proyecto y lo cotizamos, o escríbanos por WhatsApp (se abre en otra pestaña).

Despachos en 24 a 48 horas hábiles, previa verificación de stock. El costo de envío se calcula en el pago, según la comuna. Despacho no es entrega: el tiempo de traslado depende del destino.

Datos técnicos

Tipo de producto
Luz piloto con voltímetro digital
Color de la carcasa
Negra
Color de la lámpara
Roja
Instrumento
Voltímetro digital
Rango de medición
60 a 500 V CA
Tensión de alimentación
60 a 500 V CA
Frecuencia
50 / 60 Hz
Fuente de iluminación
LED
Material del lente
Policarbonato (PC)
Diámetro de perforación
22 mm
Diámetro del frente
29 mm
Largo del cuerpo
37 mm
Diámetro de la rosca
20 mm
Espesor de panel admitido
Hasta 7 mm
Normas
IEC 947-5-1 y EN 60947-5-1
Temperatura nominal
T90
Temperatura ambiente
-25 °C a +55 °C
Certificación SEC
Se pide al fabricante si su proyecto la exige
Norma
IEC 947-5-1

Datos de la ficha técnica del fabricante. No informado por el fabricante: peso, garantía.

Descripción

Luz piloto LEXO roja con voltímetro digital de panel AD16-22DSV, 22 mm

La luz piloto roja con voltímetro digital LEXO AD16-22DSV cumple dos funciones en la misma perforación del tablero: señaliza e informa el valor. En vez de instalar una luz piloto y aparte un instrumento de panel, este componente muestra la lectura en una pantalla LED de alta visibilidad, con rango de 60 a 500 V CA.

Trabaja con alimentación de 60 a 500 V en corriente alterna de 50 o 60 Hz. El lente es de policarbonato y se monta en perforación de 22 mm, con frente de 29 mm, cuerpo de 37 mm, rosca de 20 mm y espesor de panel de hasta 7 mm. La conexión es por bornera de dos terminales (X1 y X2). Está fabricada según la norma IEC 947-5-1. Si su proyecto exige el certificado SEC de este producto, pídalo antes de cotizar y le respondemos con el respaldo del fabricante.

Características principales

  • Pantalla LED de alta visibilidad con lectura de 60 a 500 V CA.
  • Carcasa de color negro.
  • Lámpara piloto de color rojo incorporada.
  • Alimentación de 60 a 500 V en corriente alterna, 50 o 60 Hz.
  • Lente de policarbonato (PC).
  • Perforación de 22 mm, frente de 29 mm y cuerpo de 37 mm.
  • Espesor de panel admitido: hasta 7 mm.
  • Bornera de conexión de dos terminales (X1 y X2).
  • Fabricada según IEC 947-5-1 y EN 60947-5-1.

Aplicaciones recomendadas

  • Verificación de tensión por fase en la puerta del tablero, sin abrirlo.
  • Control de la tensión de alimentación en tableros generales y subtableros.
  • Detección de caídas de tensión y de fase faltante en instalaciones trifásicas.
  • Tableros de faena y grupos electrógenos, donde la tensión varía.
  • Tableros de bombas y equipos que se dañan si la tensión sale de rango.

Las cuatro versiones con instrumento

Todas usan la misma perforación de 22 mm. Elija según lo que necesite leer:

InstrumentoRangoColor de la luzFicha
Voltímetro digital60 a 500 V CARojaEste producto
Voltímetro digital60 a 500 V CARojaVer producto
Amperímetro0 a 100 ARojaVer producto
Termómetro con sonda-25 a +100 °CVerdeVer producto

Si sólo necesita señalizar

Las luces piloto LED simples de la serie AD22-22DS cubren esa función a menor costo:

ColorPerforaciónFicha
Amarilla16 mmVer producto
Roja16 mmVer producto
Verde16 mmVer producto
Amarilla22 mmVer producto
Roja22 mmVer producto
Verde22 mmVer producto
