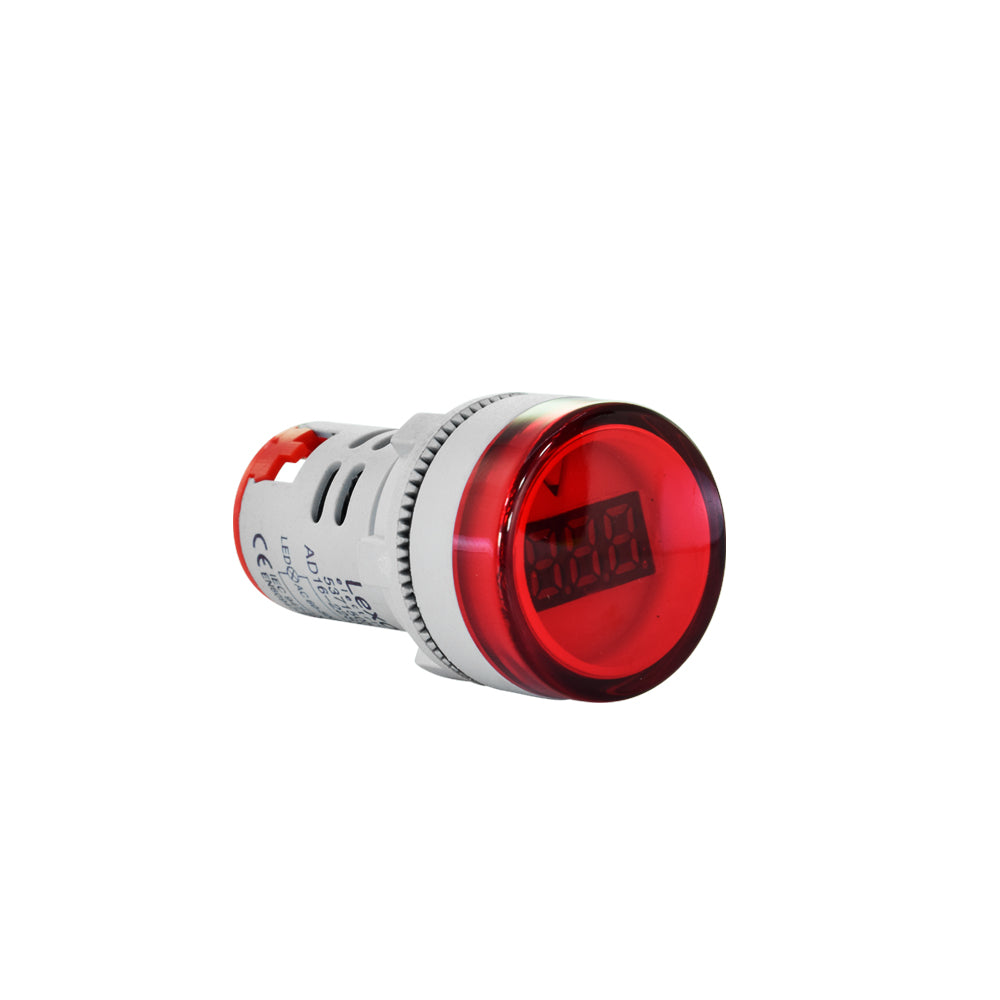

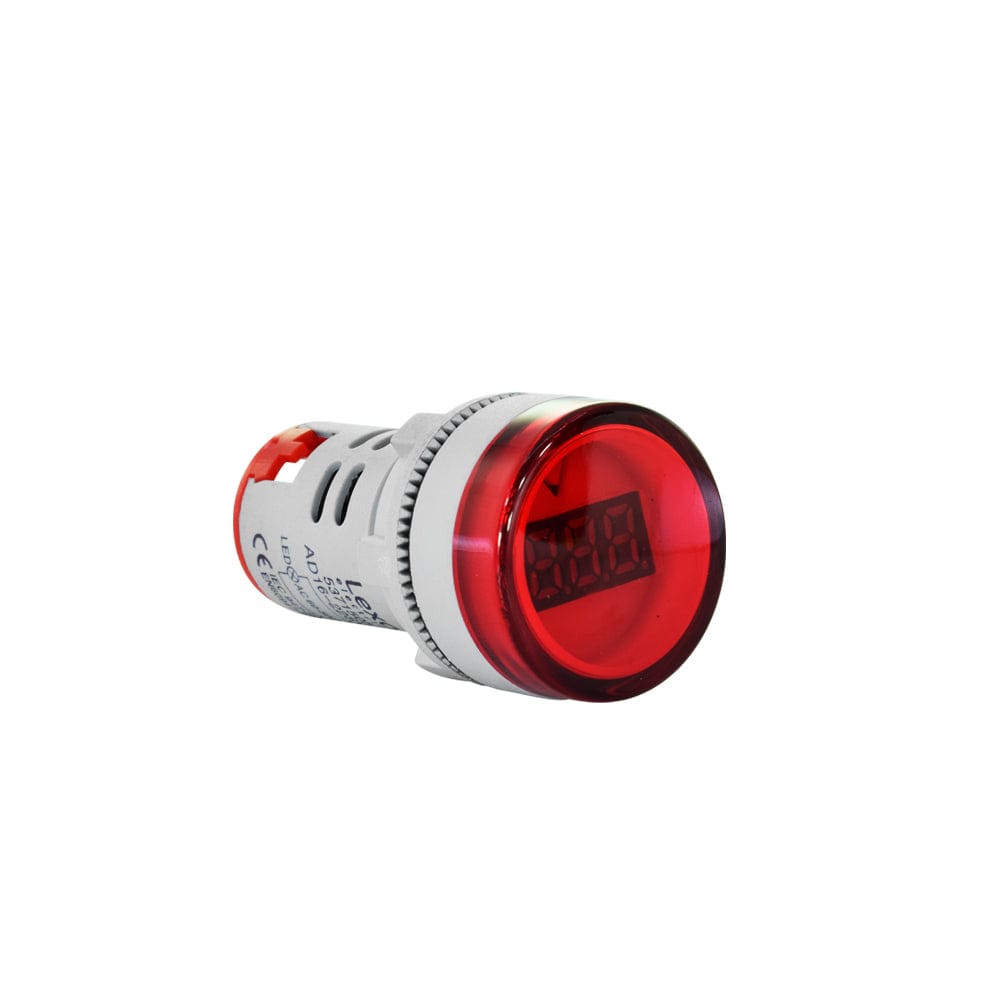

Luz Piloto Roja con Voltímetro Blanco 60-500 Vac
Código 5371505 Modelo AD16-22DSV
- Tipo de producto
- Luz piloto con instrumento
- Instrumento
- Voltímetro digital
- Rango de medición
- 60 a 500 V CA
- Color de la lámpara
- Roja
$1.600 IVA incluido
¿Necesita volumen, factura con condiciones especiales o un plazo distinto? Agréguelo a Mi Proyecto y lo cotizamos, o escríbanos por WhatsApp (se abre en otra pestaña).
Despachos en 24 a 48 horas hábiles, previa verificación de stock. El costo de envío se calcula en el pago, según la comuna. Despacho no es entrega: el tiempo de traslado depende del destino.
Datos técnicos
- Tipo de producto
- Luz piloto con voltímetro digital
- Color de la carcasa
- Blanca
- Color de la lámpara
- Roja
- Instrumento
- Voltímetro digital
- Rango de medición
- 60 a 500 V CA
- Tensión de alimentación
- 60 a 500 V CA
- Frecuencia
- 50 / 60 Hz
- Fuente de iluminación
- LED
- Material del lente
- Policarbonato (PC)
- Diámetro de perforación
- 22 mm
- Diámetro del frente
- 29 mm
- Largo del cuerpo
- 37 mm
- Diámetro de la rosca
- 20 mm
- Espesor de panel admitido
- Hasta 7 mm
- Normas
- IEC 947-5-1 y EN 60947-5-1
- Temperatura nominal
- T90
- Temperatura ambiente
- -25 °C a +55 °C
- Certificación SEC
- Se pide al fabricante si su proyecto la exige
- Norma
- IEC 947-5-1
Datos de la ficha técnica del fabricante. No informado por el fabricante: peso, garantía.
Descripción
Luz piloto LEXO roja con voltímetro digital de panel AD16-22DSV, 22 mm
La luz piloto roja con voltímetro digital LEXO AD16-22DSV cumple dos funciones en la misma perforación del tablero: señaliza e informa el valor. En vez de instalar una luz piloto y aparte un instrumento de panel, este componente muestra la lectura en una pantalla LED de alta visibilidad, con rango de 60 a 500 V CA.
Trabaja con alimentación de 60 a 500 V en corriente alterna de 50 o 60 Hz. El lente es de policarbonato y se monta en perforación de 22 mm, con frente de 29 mm, cuerpo de 37 mm, rosca de 20 mm y espesor de panel de hasta 7 mm. La conexión es por bornera de dos terminales (X1 y X2). Está fabricada según la norma IEC 947-5-1. Si su proyecto exige el certificado SEC de este producto, pídalo antes de cotizar y le respondemos con el respaldo del fabricante.
Características principales
- Pantalla LED de alta visibilidad con lectura de 60 a 500 V CA.
- Carcasa de color blanco.
- Lámpara piloto de color rojo incorporada.
- Alimentación de 60 a 500 V en corriente alterna, 50 o 60 Hz.
- Lente de policarbonato (PC).
- Perforación de 22 mm, frente de 29 mm y cuerpo de 37 mm.
- Espesor de panel admitido: hasta 7 mm.
- Bornera de conexión de dos terminales (X1 y X2).
- Fabricada según IEC 947-5-1 y EN 60947-5-1.
Aplicaciones recomendadas
- Verificación de tensión por fase en la puerta del tablero, sin abrirlo.
- Control de la tensión de alimentación en tableros generales y subtableros.
- Detección de caídas de tensión y de fase faltante en instalaciones trifásicas.
- Tableros de faena y grupos electrógenos, donde la tensión varía.
- Tableros de bombas y equipos que se dañan si la tensión sale de rango.
Las cuatro versiones con instrumento
Todas usan la misma perforación de 22 mm. Elija según lo que necesite leer:
| Instrumento | Rango | Color de la luz | Ficha |
|---|---|---|---|
| Voltímetro digital | 60 a 500 V CA | Roja | Ver producto |
| Voltímetro digital | 60 a 500 V CA | Roja | Este producto |
| Amperímetro | 0 a 100 A | Roja | Ver producto |
| Termómetro con sonda | -25 a +100 °C | Verde | Ver producto |
Si sólo necesita señalizar
Las luces piloto LED simples de la serie AD22-22DS cubren esa función a menor costo:
| Color | Perforación | Ficha |
|---|---|---|
| Amarilla | 16 mm | Ver producto |
| Roja | 16 mm | Ver producto |
| Verde | 16 mm | Ver producto |
| Amarilla | 22 mm | Ver producto |
| Roja | 22 mm | Ver producto |
| Verde | 22 mm | Ver producto |
