Luz Piloto LED Roja AD22-22DS 22MM
Código 5371200 Modelo AD22-22DS
- Tipo de producto
- Luz piloto LED
- Color
- Roja
- Diámetro de perforación
- 22 mm
- Tensión nominal
- 230 V CA
$1.400 IVA incluido
¿Necesita volumen, factura con condiciones especiales o un plazo distinto? Agréguelo a Mi Proyecto y lo cotizamos, o escríbanos por WhatsApp (se abre en otra pestaña).
Despachos en 24 a 48 horas hábiles, previa verificación de stock. El costo de envío se calcula en el pago, según la comuna. Despacho no es entrega: el tiempo de traslado depende del destino.
Datos técnicos
- Tipo de producto
- Luz piloto LED para tablero
- Color de la lámpara
- Roja
- Diámetro de perforación
- 22 mm
- Fuente de iluminación
- LED
- Tensión nominal
- 230 V CA
- Frecuencia
- 50 / 60 Hz
- Consumo
- Hasta 20 mA
- Ángulo de haz
- 360°
- Material del lente
- Policarbonato (PC)
- Temperatura ambiente
- -25 °C a +55 °C
- Diámetro del frente
- 29 mm
- Largo del cuerpo
- 37 mm
- Diámetro de la rosca
- 20 mm
- Saliente sobre el panel
- 13 mm
- Espesor de panel admitido
- Hasta 7 mm
- Normas
- IEC 947-5-1 y EN 60947-5-1
- Certificación SEC
- Se pide al fabricante si su proyecto la exige
- Color
- Roja
- Norma
- IEC 947-5-1
Datos de la ficha técnica del fabricante. No informado por el fabricante: peso, garantía.
Descripción

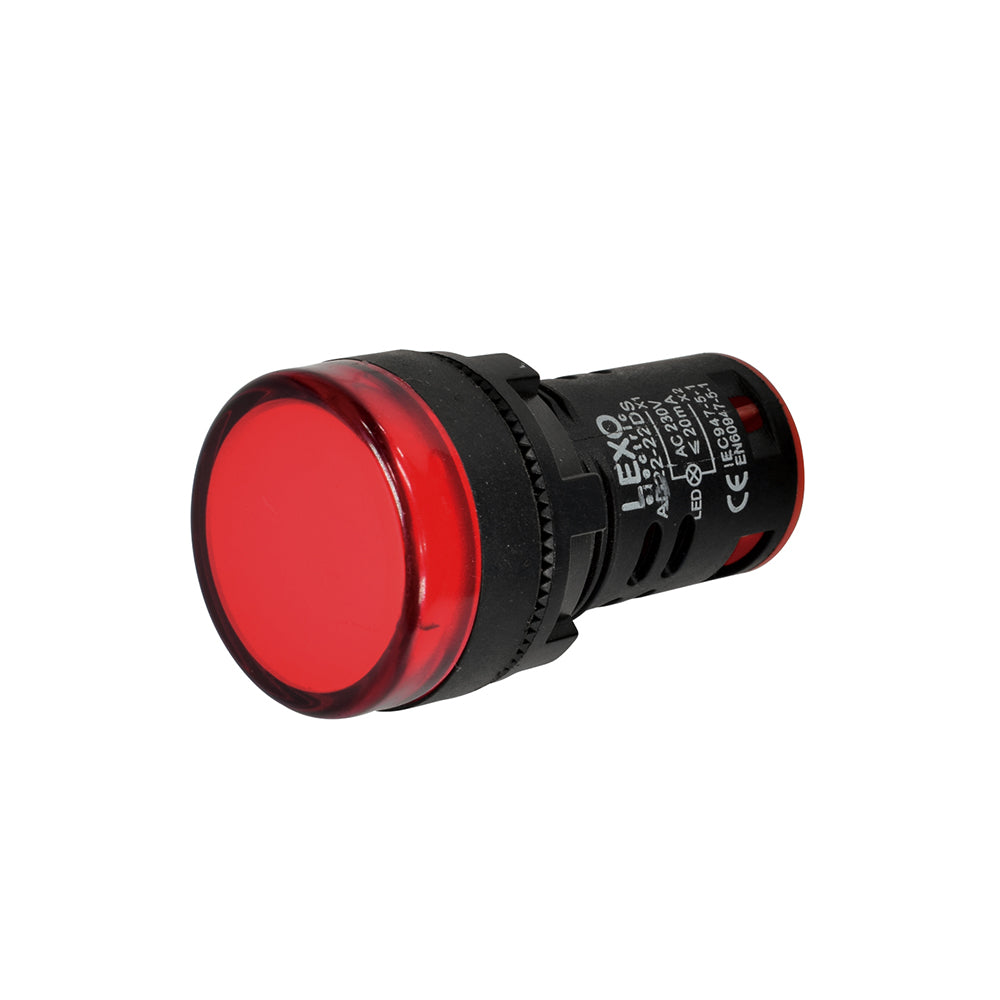

Luz piloto LED LEXO roja de 22 mm AD22-22DS para tablero
La luz piloto LED roja de 22 mm LEXO AD22-22DS indica desde la puerta del tablero lo que está ocurriendo adentro. Se usa para señalizar tensión presente, falla o parada. Lleva lámpara LED, que consume poco y dura mucho más que una lámpara de filamento o de neón, de modo que no hay que abrir el tablero cada cierto tiempo para reemplazarla.
Se monta en una perforación de 22 mm de diámetro, con espesor de panel de hasta 7 mm. Trabaja a 230 V en corriente alterna de 50 o 60 Hz, con un consumo de hasta 20 mA. El lente es de policarbonato y el ángulo de haz de 360°, así que se ve desde cualquier posición frente al tablero. Soporta temperatura ambiente de -25 °C a +55 °C y está fabricada según la norma IEC 947-5-1. Si su proyecto exige el certificado SEC de este producto, pídalo antes de cotizar y le respondemos con el respaldo del fabricante.
Características principales
- Lámpara LED de color rojo, de bajo consumo y larga vida útil.
- Diámetro de perforación de 22 mm.
- Tensión nominal de 230 V en corriente alterna, 50 o 60 Hz.
- Consumo de hasta 20 mA.
- Ángulo de haz de 360°.
- Lente de policarbonato (PC).
- Temperatura ambiente de -25 °C a +55 °C.
- Frente de 29 mm, cuerpo de 37 mm y rosca de 20 mm.
- Espesor de panel admitido: hasta 7 mm.
- Bornera de conexión de dos terminales (X1 y X2).
- Fabricada según IEC 947-5-1 y EN 60947-5-1.
Aplicaciones recomendadas
- Señalización en la puerta de tableros de distribución, comando y fuerza.
- Indicación de presencia de tensión por fase en un tablero general.
- Indicación de marcha y detención en partidas de motores.
- Señalización de disparo de protecciones, combinada con contactos auxiliares.
- Cajas, gabinetes y pupitres de control de máquinas.
Toda la serie AD22-22DS
La serie se ofrece en rojo, verde y amarillo, en 16 mm y 22 mm de perforación. Elija según la perforación del tablero y el color de señalización:
| Perforación | Color | Frente | Ficha |
|---|---|---|---|
| 16 mm | Amarilla | 19 mm | Ver producto |
| 16 mm | Roja | 19 mm | Ver producto |
| 16 mm | Verde | 19 mm | Ver producto |
| 22 mm | Amarilla | 29 mm | Ver producto |
| 22 mm | Roja | 29 mm | Este producto |
| 22 mm | Verde | 29 mm | Ver producto |
Luces piloto con instrumento incorporado
Si además de señalizar necesita medir, la misma familia incluye versiones con pantalla:
| Producto | Mide | Ficha |
|---|---|---|
| Luz piloto roja con voltímetro digital | 60 a 500 V CA | Ver producto |
| Luz piloto roja con voltímetro digital | 60 a 500 V CA | Ver producto |
| Luz piloto roja con amperímetro | 0 a 100 A | Ver producto |
| Luz piloto verde con termómetro con sonda | -25 a +100 °C | Ver producto |
En RM Energía suministramos materiales y soluciones técnicas para empresas, instaladores y proyectos. Consulte por disponibilidad, cantidades, precios por volumen y alternativas para su requerimiento.
