Barra Bronce Aislada Riel Din Verde 12 Polos
LEXO

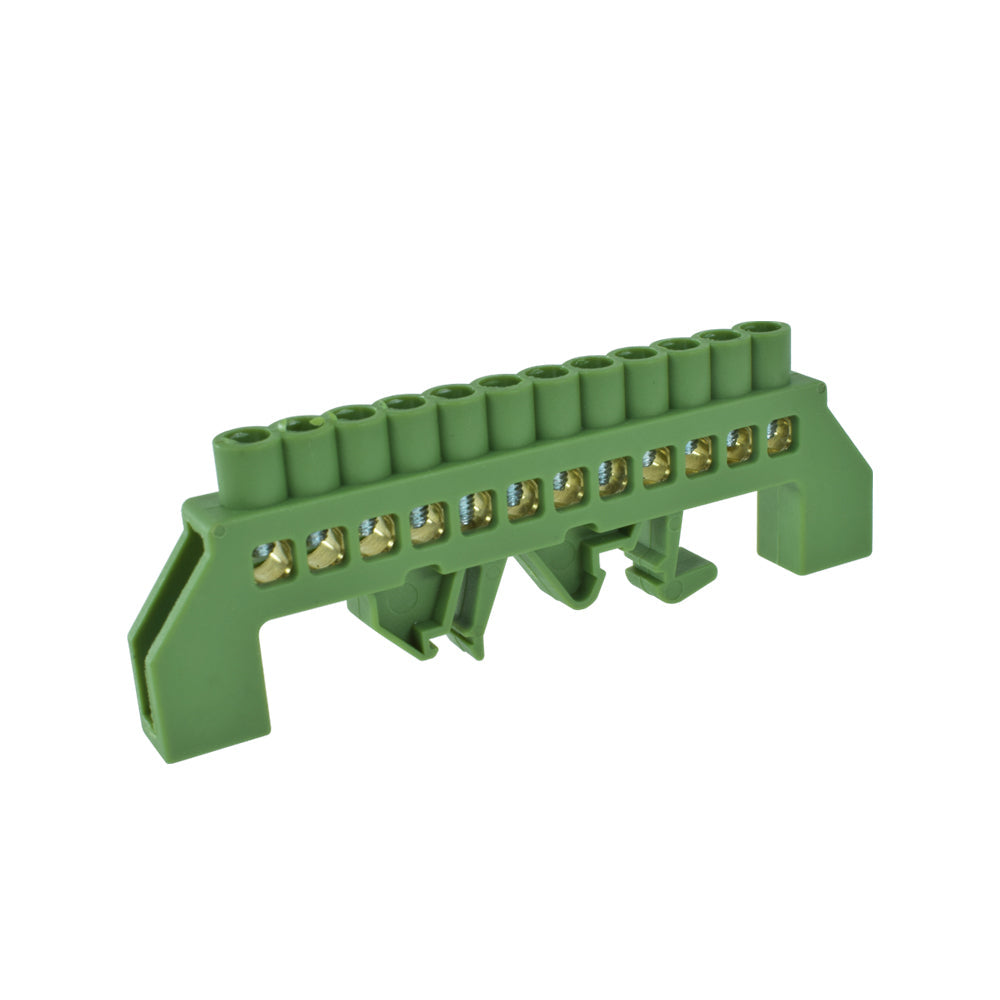

Barra Bronce Aislada Riel Din Verde 12 Polos

Código 3824006

Tipo de producto
Barra de bronce aislada
Número de vías
12
Color
Verde
Material
Bronce

$1.950 IVA incluido

Despachos en 24 a 48 horas hábiles, previa verificación de stock.

¿Necesita volumen o condiciones especiales? Agréguelo a Mi Proyecto y lo cotizamos, o escríbanos por WhatsApp (se abre en otra pestaña).

Datos técnicos

Tipo de producto
Barra de bronce aislada para riel DIN
Número de vías
12
Color de la envolvente
Verde
Material de la barra
Bronce
Diámetro de los agujeros
4,8 mm
Largo total (L1)
103 mm
Distancia entre extremos de conexión (L2)
86 mm
Alto (H)
28 mm
Ancho (W)
10,5 mm
Montaje
Riel DIN
Color
Verde
Material
Bronce
N° de polos
12 polos

Datos de la ficha técnica del fabricante. No informado por el fabricante: corriente nominal, tensión nominal, peso, garantía.

Descripción

Barra de bronce aislada para riel DIN de 12 vías, color verde

La barra de bronce aislada de 12 vías es el punto donde se reúnen y se reparten las líneas dentro de un tablero eléctrico. En lugar de empalmar varios conductores sobre un mismo borne —que es donde se recalienta una instalación— cada conductor entra en su propia vía, apretado por su propio tornillo. El cuerpo de bronce conduce y la envolvente aislada evita el contacto accidental cuando el tablero está abierto.

La barra verde se usa por convención para la tierra de protección. Se fija sobre riel DIN, admite 12 conductores y sus agujeros de conexión son de 4,8 mm de diámetro. El cuerpo mide 103 mm de largo total, con 86 mm entre el primer y el último punto de conexión, 28 mm de alto y 10,5 mm de ancho. Si su proyecto exige el certificado SEC de este producto, pídalo antes de cotizar y le respondemos con el respaldo del fabricante.

Características principales

  • Barra fabricada en bronce, para alimentación, derivación y distribución dentro del tablero.
  • 12 vías de conexión independientes, cada una con su tornillo de apriete.
  • Envolvente aislada de color verde, que en la práctica chilena identifica la tierra de protección.
  • Agujeros de conexión de 4,8 mm de diámetro.
  • Largo total de 103 mm y distancia entre extremos de conexión de 86 mm.
  • Alto de 28 mm y ancho de 10,5 mm.
  • Montaje sobre riel DIN, dentro del tablero.

Aplicaciones recomendadas

  • Repartición de la tierra de protección en tableros de distribución domiciliarios e industriales.
  • Ordenamiento de tableros donde hoy hay varios conductores empalmados en un mismo borne.
  • Ampliación de un tablero existente al que se le suman circuitos.
  • Armado de tableros de comando y de fuerza por instaladores eléctricos.
  • Tableros de faena, gabinetes y cajas de distribución.

Toda la serie de barras de bronce aisladas

La serie se ofrece en 4, 6, 10 y 12 vías, en azul, blanco y verde. Elija según la cantidad de circuitos y la línea que va a repartir:

VíasColorLargo (L1)Conexiones (L2)Ficha
4 víasAzul57,5 mm28 mmVer producto
4 víasBlanca57,5 mm28 mmVer producto
4 víasVerde57,5 mm28 mmVer producto
6 víasAzul57,5 mm41 mmVer producto
6 víasBlanca57,5 mm41 mmVer producto
6 víasVerde57,5 mm41 mmVer producto
10 víasAzul89 mm67 mmVer producto
10 víasBlanca89 mm67 mmVer producto
10 víasVerde89 mm67 mmVer producto
12 víasAzul103 mm86 mmVer producto
12 víasBlanca103 mm86 mmVer producto
12 víasVerde103 mm86 mmEste producto
