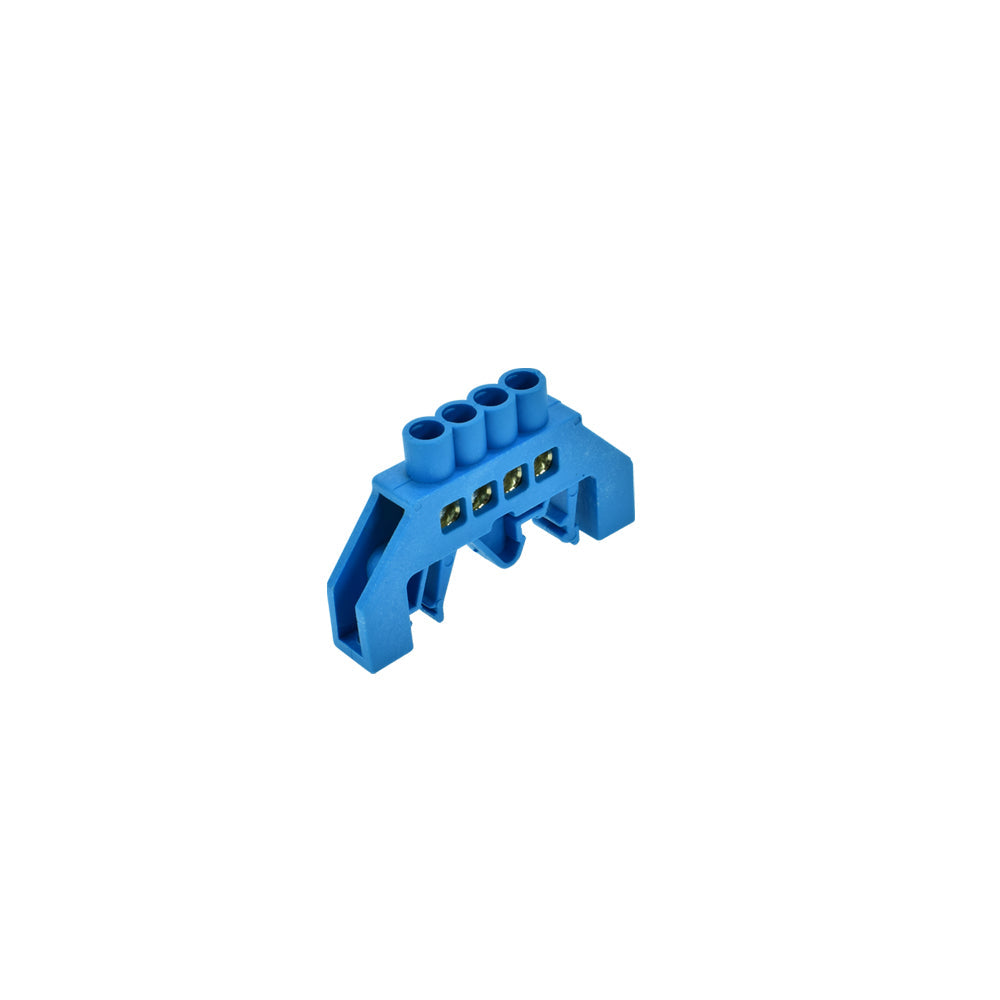

Barra Bronce Aislada Riel Din Azul 4 Polos
LEXO

Barra Bronce Aislada Riel Din Azul 4 Polos

Código 3823009

Tipo de producto
Barra de bronce aislada
Número de vías
4
Color
Azul
Material
Bronce

$920 IVA incluido

Despachos en 24 a 48 horas hábiles, previa verificación de stock.

¿Necesita volumen o condiciones especiales? Agréguelo a Mi Proyecto y lo cotizamos, o escríbanos por WhatsApp (se abre en otra pestaña).

Datos técnicos

Tipo de producto
Barra de bronce aislada para riel DIN
Número de vías
4
Color de la envolvente
Azul
Material de la barra
Bronce
Diámetro de los agujeros
4,8 mm
Largo total (L1)
57,5 mm
Distancia entre extremos de conexión (L2)
28 mm
Alto (H)
28 mm
Ancho (W)
10,5 mm
Montaje
Riel DIN
Color
Azul
Material
Bronce
N° de polos
4 polos

Datos de la ficha técnica del fabricante. No informado por el fabricante: corriente nominal, tensión nominal, peso, garantía.

Descripción

Barra de bronce aislada para riel DIN de 4 vías, color azul

La barra de bronce aislada de 4 vías es el punto donde se reúnen y se reparten las líneas dentro de un tablero eléctrico. En lugar de empalmar varios conductores sobre un mismo borne —que es donde se recalienta una instalación— cada conductor entra en su propia vía, apretado por su propio tornillo. El cuerpo de bronce conduce y la envolvente aislada evita el contacto accidental cuando el tablero está abierto.

La barra azul se usa por convención para el neutro. Se fija sobre riel DIN, admite 4 conductores y sus agujeros de conexión son de 4,8 mm de diámetro. El cuerpo mide 57,5 mm de largo total, con 28 mm entre el primer y el último punto de conexión, 28 mm de alto y 10,5 mm de ancho. Si su proyecto exige el certificado SEC de este producto, pídalo antes de cotizar y le respondemos con el respaldo del fabricante.

Características principales

  • Barra fabricada en bronce, para alimentación, derivación y distribución dentro del tablero.
  • 4 vías de conexión independientes, cada una con su tornillo de apriete.
  • Envolvente aislada de color azul, que en la práctica chilena identifica el neutro.
  • Agujeros de conexión de 4,8 mm de diámetro.
  • Largo total de 57,5 mm y distancia entre extremos de conexión de 28 mm.
  • Alto de 28 mm y ancho de 10,5 mm.
  • Montaje sobre riel DIN, dentro del tablero.

Aplicaciones recomendadas

  • Repartición de el neutro en tableros de distribución domiciliarios e industriales.
  • Ordenamiento de tableros donde hoy hay varios conductores empalmados en un mismo borne.
  • Ampliación de un tablero existente al que se le suman circuitos.
  • Armado de tableros de comando y de fuerza por instaladores eléctricos.
  • Tableros de faena, gabinetes y cajas de distribución.

Toda la serie de barras de bronce aisladas

La serie se ofrece en 4, 6, 10 y 12 vías, en azul, blanco y verde. Elija según la cantidad de circuitos y la línea que va a repartir:

VíasColorLargo (L1)Conexiones (L2)Ficha
4 víasAzul57,5 mm28 mmEste producto
4 víasBlanca57,5 mm28 mmVer producto
4 víasVerde57,5 mm28 mmVer producto
6 víasAzul57,5 mm41 mmVer producto
6 víasBlanca57,5 mm41 mmVer producto
6 víasVerde57,5 mm41 mmVer producto
10 víasAzul89 mm67 mmVer producto
10 víasBlanca89 mm67 mmVer producto
10 víasVerde89 mm67 mmVer producto
12 víasAzul103 mm86 mmVer producto
12 víasBlanca103 mm86 mmVer producto
12 víasVerde103 mm86 mmVer producto
