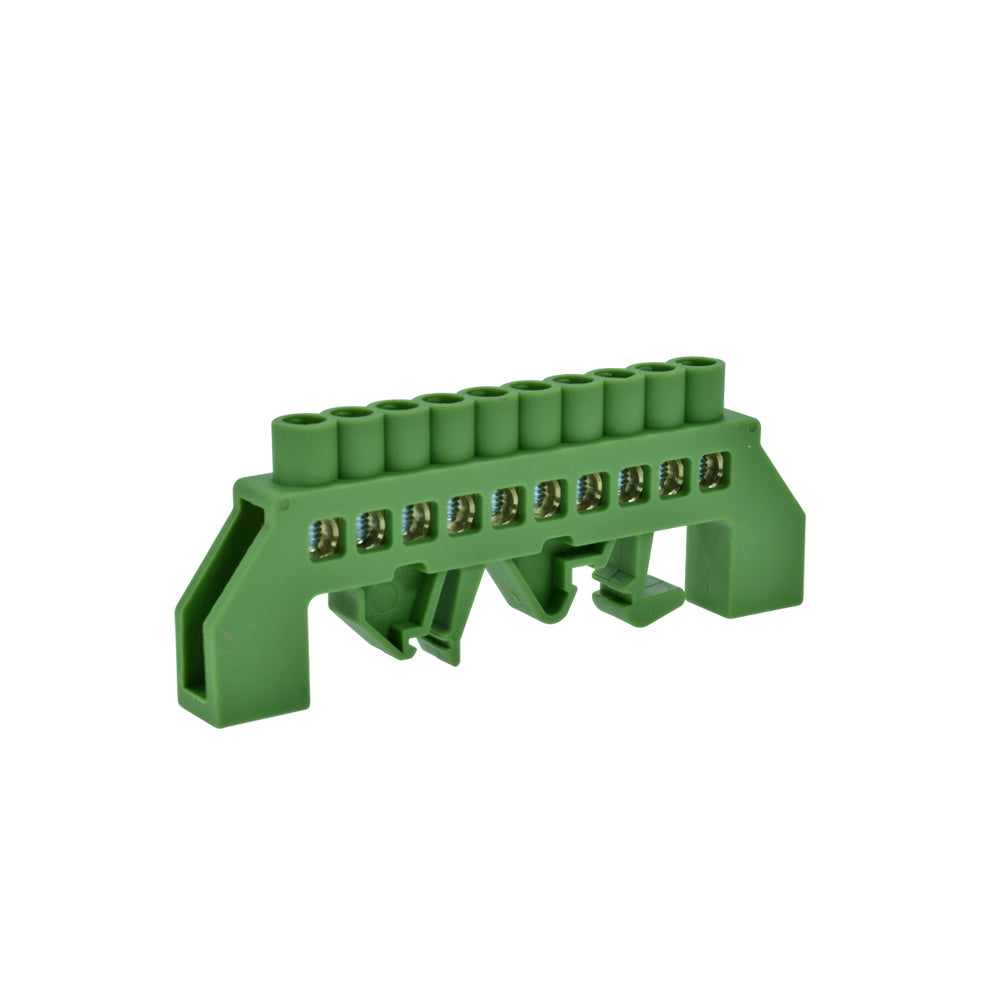

Barra Bronce Aislada Riel Din Verde 10 Polos

Barra de bronce aislada para riel DIN de 10 vías, color verde

La barra de bronce aislada de 10 vías es el punto donde se reúnen y se reparten las líneas dentro de un tablero eléctrico. En lugar de empalmar varios conductores sobre un mismo borne —que es donde se recalienta una instalación— cada conductor entra en su propia vía, apretado por su propio tornillo. El cuerpo de bronce conduce y la envolvente aislada evita el contacto accidental cuando el tablero está abierto.

La barra verde se usa por convención para la tierra de protección. Se fija sobre riel DIN, admite 10 conductores y sus agujeros de conexión son de 4,8 mm de diámetro. El cuerpo mide 89 mm de largo total, con 67 mm entre el primer y el último punto de conexión, 28 mm de alto y 10,5 mm de ancho. Cuenta con certificación SEC vigente para su venta en Chile, otorgada por la Superintendencia de Electricidad y Combustibles.

Características principales

• Barra fabricada en bronce, para alimentación, derivación y distribución dentro del tablero.
• 10 vías de conexión independientes, cada una con su tornillo de apriete.
• Envolvente aislada de color verde, que en la práctica chilena identifica la tierra de protección.
• Agujeros de conexión de 4,8 mm de diámetro.
• Largo total de 89 mm y distancia entre extremos de conexión de 67 mm.
• Alto de 28 mm y ancho de 10,5 mm.
• Montaje sobre riel DIN, dentro del tablero.

Aplicaciones recomendadas

• Repartición de la tierra de protección en tableros de distribución domiciliarios e industriales.
• Ordenamiento de tableros donde hoy hay varios conductores empalmados en un mismo borne.
• Ampliación de un tablero existente al que se le suman circuitos.
• Armado de tableros de comando y de fuerza por instaladores eléctricos.
• Tableros de faena, gabinetes y cajas de distribución.

Especificaciones técnicas

Toda la serie de barras de bronce aisladas

La serie se ofrece en 4, 6, 10 y 12 vías, en azul, blanco y verde. Elija según la cantidad de circuitos y la línea que va a repartir:
