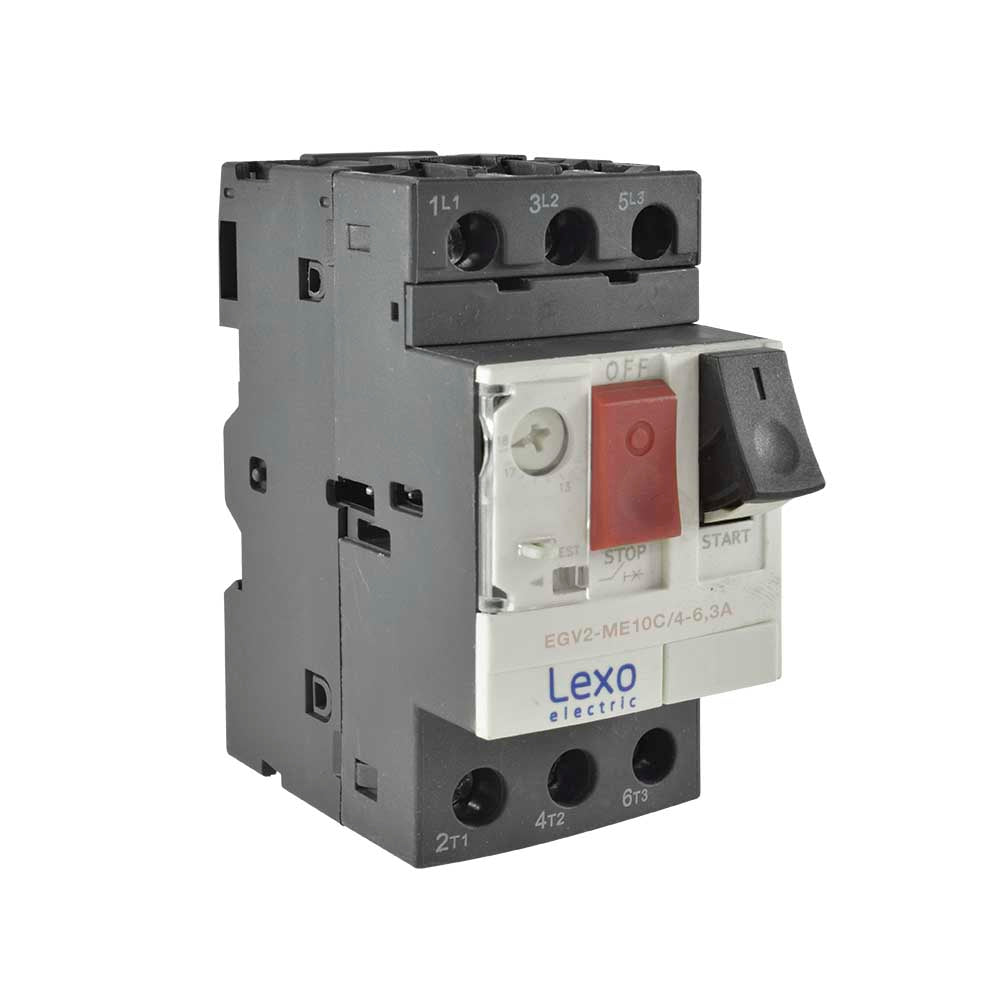

Guardamotor EGV2-ME10C 4-6,3A
LEXO

Guardamotor EGV2-ME10C 4-6,3A

Código 5385063 Modelo EGV2 ME10C

Rango de regulación
4 – 6,3 A
Tensión máxima de empleo (Ue)
690 V
Tipo de disparo
Térmico y magnético
Poder de corte (Icu)
100 kA

$27.000 IVA incluido

¿Necesita volumen, factura con condiciones especiales o un plazo distinto? Agréguelo a Mi Proyecto y lo cotizamos, o escríbanos por WhatsApp (se abre en otra pestaña).

Despachos en 24 a 48 horas hábiles, previa verificación de stock. El costo de envío se calcula en el pago, según la comuna. Despacho no es entrega: el tiempo de traslado depende del destino.

Datos técnicos

Tipo de producto
Guardamotor termomagnético regulable
Rango de regulación
4 – 6,3 A
Tensión máxima de empleo (Ue)
690 V
Frecuencia
50 / 60 Hz
Tipo de disparo
Térmico y magnético
Poder de corte (Icu)
100 kA
Número de polos
3
Accionamiento
Manual, por pulsadores START y STOP
Bloqueo
Cierre de protección para candado
Contactos auxiliares
Admite frontales y laterales (accesorio)
Instalación
Riel DIN
Grado de protección
IP20 / IK04
Normas
IEC 60947-2 e IEC 60947-4-1
Certificación SEC
Se pide al fabricante si su proyecto la exige
Corriente nominal
6,3 A

Datos de la ficha técnica del fabricante. No informado por el fabricante: peso, garantía.

Descripción

Guardamotor LEXO EGV2 ME10C regulable de 4 – 6,3 A para partida directa de motores

El guardamotor 4-6.3 A LEXO EGV2 ME10C es un interruptor termomagnético diseñado específicamente para la partida y protección de un motor eléctrico. Su curva de disparo térmico está hecha para soportar la corriente de partida del motor, varias veces superior a la nominal, sin disparar, y a la vez actuar rapido frente a una sobrecarga sostenida. Un interruptor automático comun no distingue entre esas dos situaciones: o dispara en cada partida o deja pasar la sobrecarga.

El rango térmico se regula entre 4 – 6,3 A con el dial frontal, de modo que la protección se calibra a la corriente de placa del motor y no a un valor fijo. Reúne en un solo equipo la protección contra cortocircuito y contra sobrecarga, se acciona a mano mediante los pulsadores START y STOP e incluye cierre para candado, lo que permite bloquearlo durante una mantención. Se monta en riel DIN, admite contactos auxiliares frontales y laterales y puede alojarse dentro de una caja para guardamotor LEXO cuando la instalación es a la intemperie. Si su proyecto exige el certificado SEC de este producto, pídalo antes de cotizar y le respondemos con el respaldo del fabricante.

Características principales

  • Rango de regulación térmica ajustable de 4 – 6,3 A mediante dial frontal.
  • Disparo térmico y magnético en un solo equipo: sobrecarga y cortocircuito.
  • Curva de disparo apta para soportar la corriente de partida del motor.
  • Tensión máxima de empleo (Ue) de 690 V a 50 o 60 Hz.
  • Poder de corte (Icu) de 100 kA según ficha del fabricante.
  • Tres polos, con accionamiento manual por pulsadores START y STOP.
  • Cierre de protección para candado, para bloqueo durante mantención.
  • Admite contactos auxiliares frontales y laterales.
  • Grado de protección IP20 y resistencia al impacto IK04.
  • Montaje en riel DIN, según IEC 60947-2 e IEC 60947-4-1.

Aplicaciones recomendadas

  • Partida directa de motores monofásicos y trifásicos en tableros de fuerza.
  • Protección de bombas, ventiladores, compresores y equipos de proceso.
  • Tableros de comando en plantas industriales, bodegas y centros logisticos.
  • Equipamiento agroindustrial y sistemas de riego accionados por motor eléctrico.
  • Reemplazo de la combinación de interruptor automático más relé térmico, ahorrando espacio.
  • Instalación a la intemperie dentro de una caja para guardamotor LEXO.

Otros rangos de la serie LEXO EGV2 ME

La serie EGV2 ME cubre de 1 A a 25 A. Si la corriente de placa de su motor está fuera del rango de 4 – 6,3 A, revise el modelo que corresponde:

Rango de regulaciónModeloCódigoFicha
1 – 1,6 AEGV2 ME06C5385016Ver producto
1,6 – 2,5 AEGV2 ME07C5385025Ver producto
2,5 – 4 AEGV2 ME08C5385040Ver producto
4 – 6,3 AEGV2 ME10C5385063Este producto
6 – 10 AEGV2 ME14C5385100Ver producto
9 – 14 AEGV2 ME16C5385140Ver producto
13 – 18 AEGV2 ME20C5385180Ver producto
20 – 25 AEGV2 ME22C5385250Ver producto

Accesorios de la serie

AccesorioModeloPara que sirveFicha
Bloque de contactos auxiliaresEGV2-2-AN-11Agrega 1NO + 1NC para señalización y enclavamientoVer producto
Caja con membrana y luz pilotoEGV2-MCO2Montaje sobrepuesto IP55 con accionamiento selladoVer producto
Caja con parada de emergenciaEGV2-KO31Montaje sobrepuesto IP55 con botón de emergenciaVer producto
