Guardamotor M06 1-1,6A

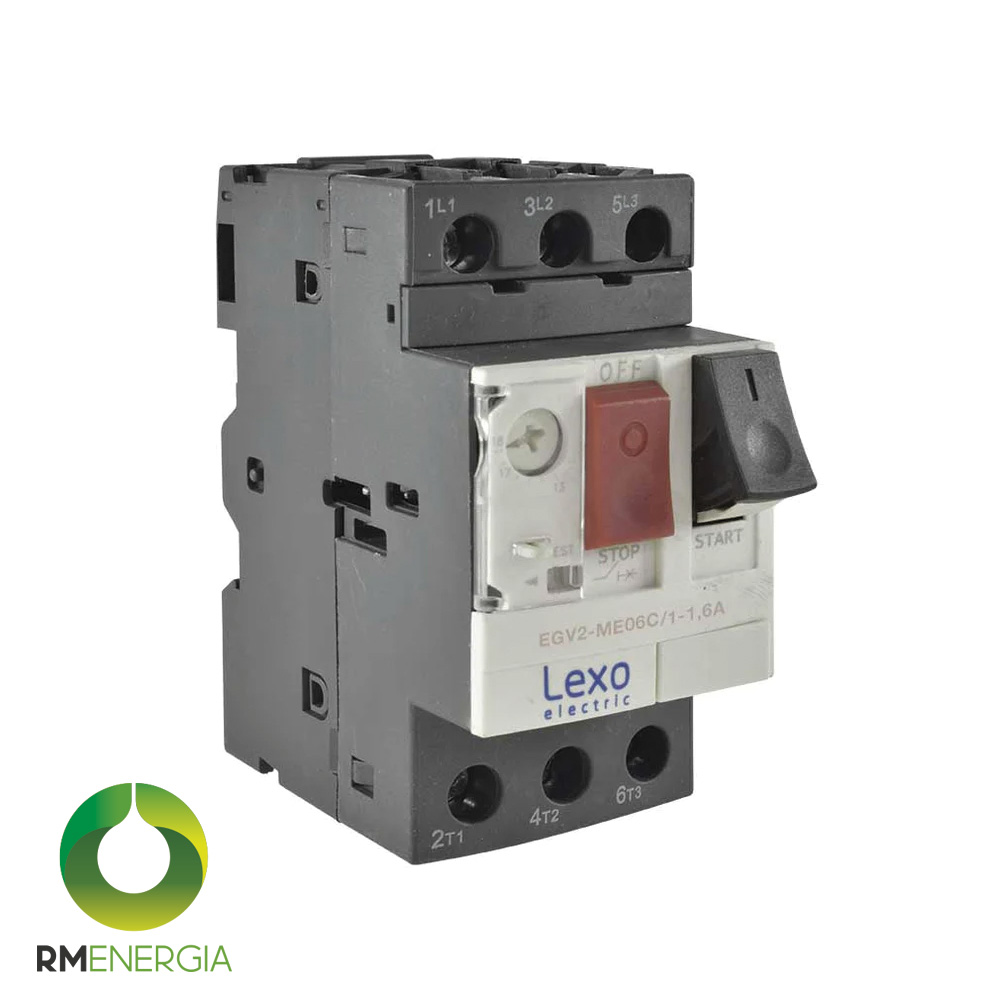

Guardamotor LEXO EGV2 ME06C regulable de 1 – 1,6 A para partida directa de motores

El guardamotor 1-1.6 A LEXO EGV2 ME06C es un interruptor termomagnético diseñado específicamente para la partida y protección de un motor eléctrico. Su curva de disparo térmico está hecha para soportar la corriente de partida del motor, varias veces superior a la nominal, sin disparar, y a la vez actuar rapido frente a una sobrecarga sostenida. Un interruptor automático comun no distingue entre esas dos situaciones: o dispara en cada partida o deja pasar la sobrecarga.

El rango térmico se regula entre 1 – 1,6 A con el dial frontal, de modo que la protección se calibra a la corriente de placa del motor y no a un valor fijo. Reúne en un solo equipo la protección contra cortocircuito y contra sobrecarga, se acciona a mano mediante los pulsadores START y STOP e incluye cierre para candado, lo que permite bloquearlo durante una mantención. Se monta en riel DIN, admite contactos auxiliares frontales y laterales y puede alojarse dentro de una caja para guardamotor LEXO cuando la instalación es a la intemperie. Cuenta con certificación SEC vigente para su venta en Chile, otorgada por la Superintendencia de Electricidad y Combustibles.

Características principales

• Rango de regulación térmica ajustable de 1 – 1,6 A mediante dial frontal.
• Disparo térmico y magnético en un solo equipo: sobrecarga y cortocircuito.
• Curva de disparo apta para soportar la corriente de partida del motor.
• Tensión máxima de empleo (Ue) de 690 V a 50 o 60 Hz.
• Poder de corte (Icu) de 100 kA según ficha del fabricante.
• Tres polos, con accionamiento manual por pulsadores START y STOP.
• Cierre de protección para candado, para bloqueo durante mantención.
• Admite contactos auxiliares frontales y laterales.
• Grado de protección IP20 y resistencia al impacto IK04.
• Montaje en riel DIN, según IEC 60947-2 e IEC 60947-4-1.

Aplicaciones recomendadas

• Partida directa de motores monofásicos y trifásicos en tableros de fuerza.
• Protección de bombas, ventiladores, compresores y equipos de proceso.
• Tableros de comando en plantas industriales, bodegas y centros logisticos.
• Equipamiento agroindustrial y sistemas de riego accionados por motor eléctrico.
• Reemplazo de la combinación de interruptor automático más relé térmico, ahorrando espacio.
• Instalación a la intemperie dentro de una caja para guardamotor LEXO.

Especificaciones técnicas

Otros rangos de la serie LEXO EGV2 ME

La serie EGV2 ME cubre de 1 A a 25 A. Si la corriente de placa de su motor está fuera del rango de 1 – 1,6 A, revise el modelo que corresponde:

Accesorios de la serie
