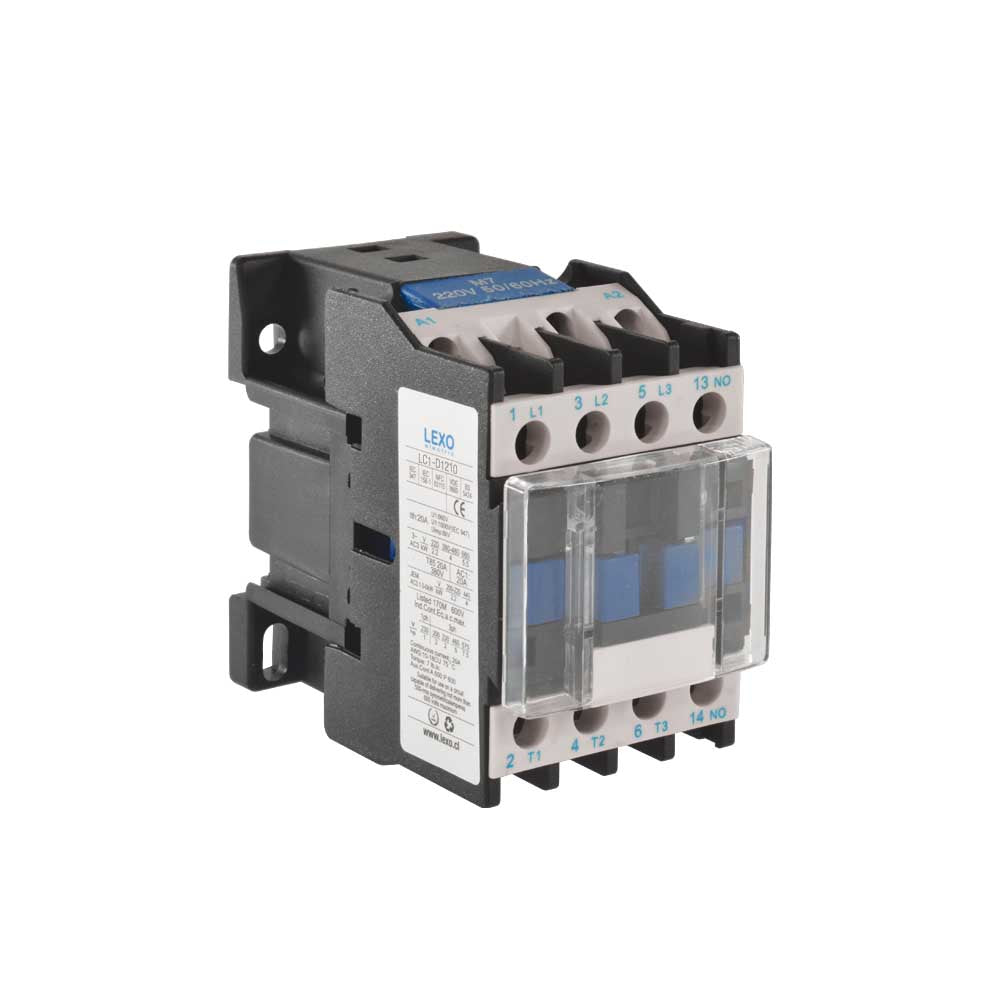

Contactor D1210M7 12A 1NO

Contactor de fuerza LEXO LC1-D1210 de 12 A para maniobra de motores trifásicos

El contactor 12 A LEXO LC1-D1210 es el elemento electromecánico que establece o interrumpe la corriente de una carga de fuerza desde un circuito de comando. Su bobina, alimentada a 230 V de corriente alterna, consume mucha menos corriente que la carga, de modo que un pulsador, un temporizador o un PLC pueden gobernar un motor de 12 A sin que la corriente de fuerza pase por el elemento de mando. Es la pieza sobre la que se arma una partida directa, un arranque estrella-triángulo o una inversión de marcha.

Trabaja en circuitos de corriente alterna de 50 Hz con tensión de empleo (Ue) de 400 V y tensión de aislación (Ui) de hasta 660 V, en categoría AC-3, que es la que corresponde al arranque y control de motores de rotor en jaula. Integra 1NO de fábrica y admite bloques de contactos auxiliares adicionales cuando el circuito de control necesita más señales. Para completar la protección del motor contra sobrecarga y falta de fase se le acopla un relé térmico regulable, que en este calibre corresponde al rango de 7 a 13 A. Cuenta con certificación SEC vigente para su venta en Chile, otorgada por la Superintendencia de Electricidad y Combustibles.

Características principales

• Corriente nominal de empleo (In) de 12 A en categoría AC-3.
• Corriente térmica convencional (Ith) de 25 A.
• Contactos auxiliares integrados: 1NO.
• Bobina de mando de 230 V de corriente alterna, accionable a distancia.
• Tensión de empleo (Ue) de 400 V y tensión de aislación (Ui) de 660 V.
• Tensión soportada a impulso (Uimp) de 8 kV.
• Grado de protección IP20, para montaje en el interior de tableros.
• Temperatura de funcionamiento de -5 °C a +40 °C y humedad relativa de hasta 95 %.
• Admite el montaje de bloques de contactos auxiliares y de relé térmico de sobrecarga.

Aplicaciones recomendadas

• Partida directa de motores trifásicos en tableros de fuerza.
• Arranque estrella-triángulo e inversión de marcha, combinando dos o tres contactores.
• Maniobra a distancia de bombas, ventiladores, compresores y cintas transportadoras.
• Conmutación de cargas de calefacción, resistencias e iluminación industrial de alta potencia.
• Automatización de partida por temporizador, presostato, termostato, flotador o PLC.
• Armado y mantención de tableros por instaladores eléctricos y contratistas.

Especificaciones técnicas

Otros calibres de la serie LEXO LC1-D

La serie LC1-D cubre de 9 A a 95 A. Si la corriente de placa de su motor no corresponde a 12 A, revise el calibre que sí la cubre:
