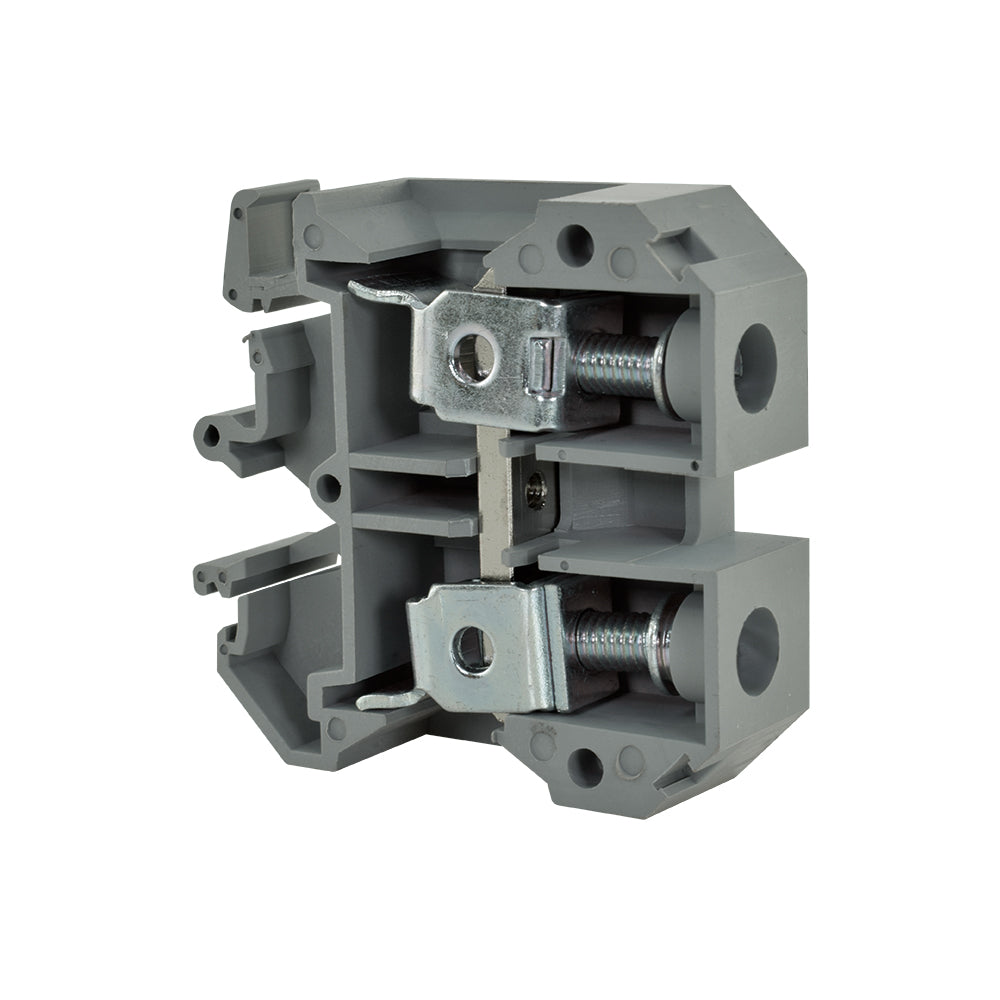

Borne Nylon 10-35MM2 125A 800V 5/35 Riel Din
Código 5373125
- Tipo de producto
- Borne de conexión
- Corriente nominal
- 125 A
- Sección del conductor (cable)
- 10,0 a 35,0 mm²
- Aislamiento
- 800 V CA
$1.750 IVA incluido
Despachos en 24 a 48 horas hábiles, previa verificación de stock.
¿Necesita volumen o condiciones especiales? Agréguelo a Mi Proyecto y lo cotizamos, o escríbanos por WhatsApp (se abre en otra pestaña).
Datos técnicos
- Tipo de producto
- Borne de conexión para riel DIN
- Corriente nominal
- 125 A
- Sección del conductor (cable)
- 10,0 a 35,0 mm²
- Aislamiento
- 800 V CA
- Material
- Poliamida aislante
- Temperatura de trabajo
- -30 °C a +80 °C
- Alto (A)
- 51 mm
- Fondo (B)
- 55 mm
- Espesor (C)
- 15,3 mm
- Montaje
- Riel DIN de 35 mm
- Certificación SEC
- Se pide al fabricante si su proyecto la exige
Datos de la ficha técnica del fabricante. No informado por el fabricante: peso, garantía.
Descripción
Borne de conexión LEXO de 125 A y 10,0 a 35,0 mm² para riel DIN
El borne de conexión de 10,0 a 35,0 mm² es el bloque donde llega y sale el cable dentro del tablero. Se apilan uno junto a otro sobre el riel DIN, formando la regleta que ordena todas las entradas y salidas de una instalación. Cada borne toma un conductor por lado y los une con tornillo, lo que da una conexión firme, revisable y fácil de identificar cuando hay que buscar una falla.
Admite cable flexible de 10,0 a 35,0 mm² y alambre rígido de 10,0 a 35,0 mm², con aislamiento de 800 V en corriente alterna y corriente nominal de 125 A. El cuerpo es de poliamida aislante y trabaja entre -30 °C y +80 °C. Se monta sobre riel DIN de 35 mm, en rieles asimétricos de 7,5 mm y 15 mm de profundidad. Mide 51 mm de alto, 55 mm de fondo y 15,3 mm de espesor, así que ocupa poco frente en la regleta. Si su proyecto exige el certificado SEC de este producto, pídalo antes de cotizar y le respondemos con el respaldo del fabricante.
Características principales
- Corriente nominal de 125 A.
- Sección admitida en cable flexible: 10,0 a 35,0 mm².
- Sección admitida en alambre rígido: 10,0 a 35,0 mm².
- Aislamiento de 800 V en corriente alterna.
- Cuerpo de poliamida aislante.
- Temperatura de trabajo de -30 °C a +80 °C.
- Montaje sobre riel DIN de 35 mm, en rieles asimétricos de 7,5 mm y 15 mm.
- Dimensiones: 51 mm de alto, 55 mm de fondo y 15,3 mm de espesor.
- Apilable: se montan consecutivamente para formar la regleta.
Aplicaciones recomendadas
- Regletas de entrada y salida de cables en tableros de distribución y de comando.
- Separación clara entre el cableado interno del tablero y el que sale a terreno.
- Tableros de automatización, donde cada señal necesita su punto de conexión identificable.
- Mantención: permite desconectar un circuito sin tocar el resto de la instalación.
- Armado de gabinetes y tableros por instaladores eléctricos y contratistas.
Toda la serie de bornes de conexión
La serie cubre de 32 A a 125 A. Elija el borne por la sección del cable que va a conectar, no sólo por la corriente:
| Corriente | Cable | Alambre | Espesor | Ficha |
|---|---|---|---|---|
| 32 A | 0,2 a 2,5 mm² | 0,2 a 4,0 mm² | 5 mm | Ver producto |
| 41 A | 0,2 a 4,0 mm² | 0,2 a 6,0 mm² | 6,2 mm | Ver producto |
| 57 A | 0,2 a 6,0 mm² | 0,2 a 10,0 mm² | 8,2 mm | Ver producto |
| 76 a 78 A | 0,5 a 10,0 mm² | 0,5 a 16,0 mm² | 10,5 mm | Ver producto |
| 100 A | 4,0 a 16,0 mm² | 2,5 a 25,0 mm² | 12,2 mm | Ver producto |
| 125 A | 10,0 a 35,0 mm² | 10,0 a 35,0 mm² | 15,3 mm | Este producto |
Accesorios de la regleta
Una regleta de bornes se cierra con una placa terminal y se sujeta con topes. Se cotizan por separado:
| Accesorio | Calibre | Ficha |
|---|---|---|
| Placa terminal | 2,5 mm² | Ver producto |
| Placa terminal | 4 a 10 mm² | Ver producto |
| Placa terminal | 16 mm² | Ver producto |
| Placa terminal | 35 mm² | Ver producto |
| Tope para bornes | — | Ver producto |
| Riel DIN perforado de 1 metro | — | Ver producto |
