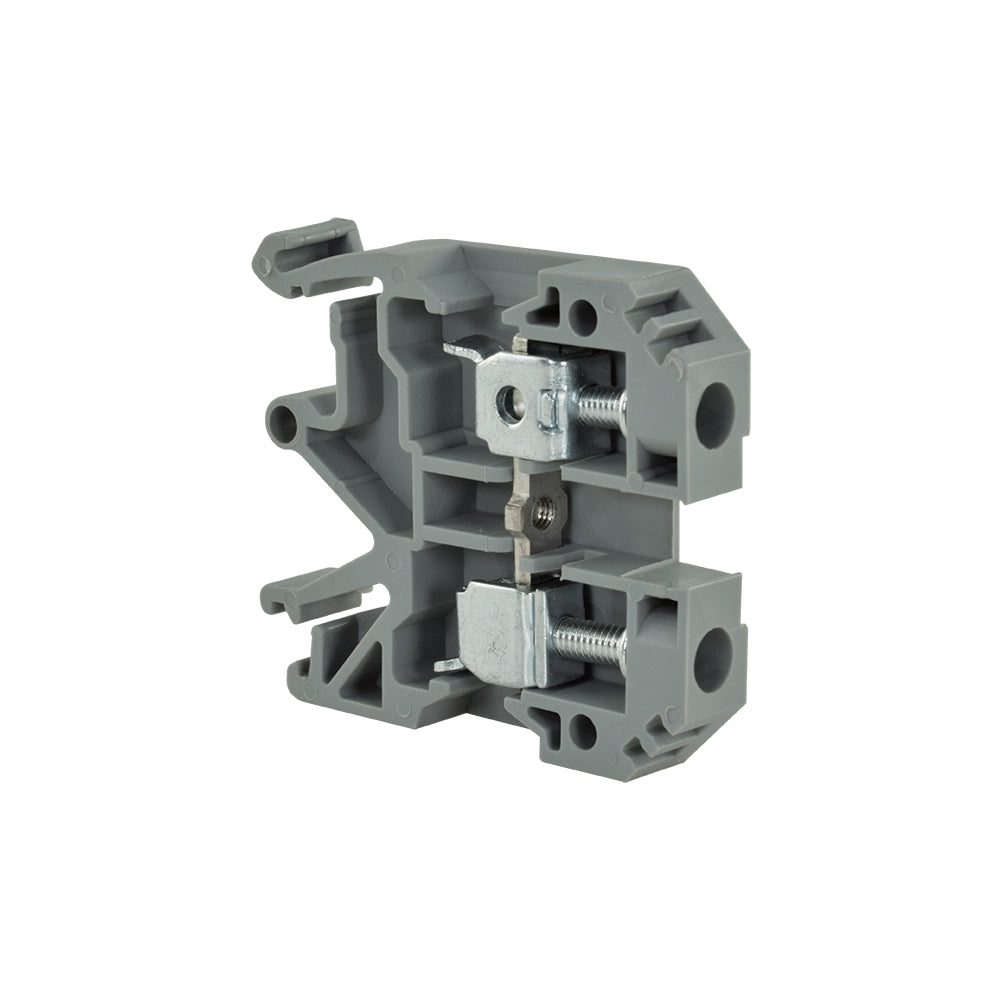

Borne de Conexión Riel DIN 57A 800V 0,2-6 mm²
LEXO

Borne de Conexión Riel DIN 57A 800V 0,2-6 mm²

Código 5373106

Tipo de producto
Borne de conexión
Corriente nominal
57 A
Sección del conductor (cable)
0,2 a 6,0 mm²
Aislamiento
800 V CA

$510 IVA incluido

Despachos en 24 a 48 horas hábiles, previa verificación de stock.

¿Necesita volumen o condiciones especiales? Agréguelo a Mi Proyecto y lo cotizamos, o escríbanos por WhatsApp (se abre en otra pestaña).

Datos técnicos

Tipo de producto
Borne de conexión para riel DIN
Corriente nominal
57 A
Sección del conductor (cable)
0,2 a 6,0 mm²
Aislamiento
800 V CA
Material
Poliamida aislante
Temperatura de trabajo
-30 °C a +80 °C
Alto (A)
47 mm
Fondo (B)
42,5 mm
Espesor (C)
8,2 mm
Montaje
Riel DIN de 35 mm
Certificación SEC
Se pide al fabricante si su proyecto la exige

Datos de la ficha técnica del fabricante. No informado por el fabricante: peso, garantía.

Descripción

Borne de conexión LEXO de 57 A y 0,2 a 6,0 mm² para riel DIN

El borne de conexión de 0,2 a 6,0 mm² es el bloque donde llega y sale el cable dentro del tablero. Se apilan uno junto a otro sobre el riel DIN, formando la regleta que ordena todas las entradas y salidas de una instalación. Cada borne toma un conductor por lado y los une con tornillo, lo que da una conexión firme, revisable y fácil de identificar cuando hay que buscar una falla.

Admite cable flexible de 0,2 a 6,0 mm² y alambre rígido de 0,2 a 10,0 mm², con aislamiento de 800 V en corriente alterna y corriente nominal de 57 A. El cuerpo es de poliamida aislante y trabaja entre -30 °C y +80 °C. Se monta sobre riel DIN de 35 mm, en rieles asimétricos de 7,5 mm y 15 mm de profundidad. Mide 47 mm de alto, 42,5 mm de fondo y 8,2 mm de espesor, así que ocupa poco frente en la regleta. Si su proyecto exige el certificado SEC de este producto, pídalo antes de cotizar y le respondemos con el respaldo del fabricante.

Características principales

  • Corriente nominal de 57 A.
  • Sección admitida en cable flexible: 0,2 a 6,0 mm².
  • Sección admitida en alambre rígido: 0,2 a 10,0 mm².
  • Aislamiento de 800 V en corriente alterna.
  • Cuerpo de poliamida aislante.
  • Temperatura de trabajo de -30 °C a +80 °C.
  • Montaje sobre riel DIN de 35 mm, en rieles asimétricos de 7,5 mm y 15 mm.
  • Dimensiones: 47 mm de alto, 42,5 mm de fondo y 8,2 mm de espesor.
  • Apilable: se montan consecutivamente para formar la regleta.

Aplicaciones recomendadas

  • Regletas de entrada y salida de cables en tableros de distribución y de comando.
  • Separación clara entre el cableado interno del tablero y el que sale a terreno.
  • Tableros de automatización, donde cada señal necesita su punto de conexión identificable.
  • Mantención: permite desconectar un circuito sin tocar el resto de la instalación.
  • Armado de gabinetes y tableros por instaladores eléctricos y contratistas.

Toda la serie de bornes de conexión

La serie cubre de 32 A a 125 A. Elija el borne por la sección del cable que va a conectar, no sólo por la corriente:

CorrienteCableAlambreEspesorFicha
32 A0,2 a 2,5 mm²0,2 a 4,0 mm²5 mmVer producto
41 A0,2 a 4,0 mm²0,2 a 6,0 mm²6,2 mmVer producto
57 A0,2 a 6,0 mm²0,2 a 10,0 mm²8,2 mmEste producto
76 a 78 A0,5 a 10,0 mm²0,5 a 16,0 mm²10,5 mmVer producto
100 A4,0 a 16,0 mm²2,5 a 25,0 mm²12,2 mmVer producto
125 A10,0 a 35,0 mm²10,0 a 35,0 mm²15,3 mmVer producto

Accesorios de la regleta

Una regleta de bornes se cierra con una placa terminal y se sujeta con topes. Se cotizan por separado:

AccesorioCalibreFicha
Placa terminal2,5 mm²Ver producto
Placa terminal4 a 10 mm²Ver producto
Placa terminal16 mm²Ver producto
Placa terminal35 mm²Ver producto
Tope para bornes—Ver producto
Riel DIN perforado de 1 metro—Ver producto
