Barra de Conexión Automático 54 Pins
LEXO

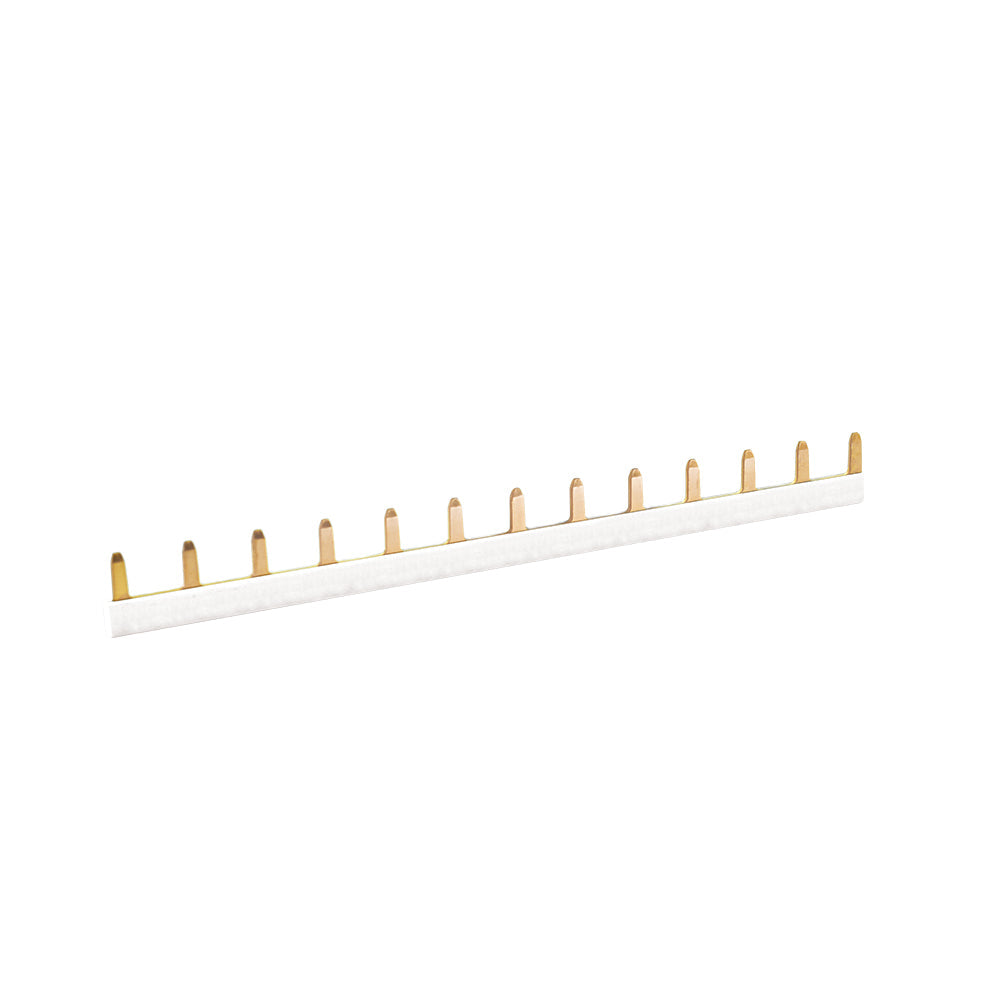

Barra de Conexión Automático 54 Pins

Código 5356054 Modelo EBS-BB803

Tipo de producto
Peine de conexión
Número de polos
54
Número de fases
1 (1P)
Corriente nominal
70 A

$16.500 IVA incluido

¿Necesita volumen, factura con condiciones especiales o un plazo distinto? Agréguelo a Mi Proyecto y lo cotizamos, o escríbanos por WhatsApp (se abre en otra pestaña).

Despachos en 24 a 48 horas hábiles, previa verificación de stock. El costo de envío se calcula en el pago, según la comuna. Despacho no es entrega: el tiempo de traslado depende del destino.

Datos técnicos

Tipo de producto
Peine de conexión para interruptores modulares
Número de polos
54
Número de fases
1 (1P)
Corriente nominal máxima
70 A
Tensión nominal
415 V
Tensión soportada al impulso (Uimp)
4 kV
Sección equivalente
13 mm²
Espesor
2 mm
Paso entre dientes
17,5 mm
Norma
IEC 664
Certificación SEC
Se pide al fabricante si su proyecto la exige
Corriente nominal
70 A

Datos de la ficha técnica del fabricante. No informado por el fabricante: peso, garantía.

Descripción

Peine de conexión LEXO EBS-BB803 de 54 polos, 1P y 70 A

El peine de conexión de 54 polos LEXO EBS-BB803 reemplaza los puentes de cable entre interruptores automáticos por una sola barra dentada. En vez de cortar, pelar y apretar un puente por cada protección, se corta el peine a la medida y se aprieta un diente en cada borne. El tablero queda más ordenado, más rápido de armar y sin los empalmes que son el primer punto de falla de una instalación.

Es de una fase (1P) y distribuye esa fase entre interruptores automáticos e interruptores diferenciales montados en la misma fila. Admite hasta 70 A de corriente nominal, con tensión nominal de 415 V y tensión soportada al impulso de 4 kV. La sección equivalente es de 13 mm², el espesor de 2 mm y el paso entre dientes de 17,5 mm, que es el ancho de un módulo estándar. Está fabricado según la norma IEC 664. Si su proyecto exige el certificado SEC de este producto, pídalo antes de cotizar y le respondemos con el respaldo del fabricante.

Características principales

  • 54 polos, en configuración de una fase (1P).
  • Corriente nominal máxima de 70 A.
  • Tensión nominal de 415 V.
  • Tensión soportada al impulso asignada de 4 kV.
  • Sección equivalente de 13 mm².
  • Espesor de 2 mm y paso entre dientes de 17,5 mm.
  • Barra de bronce con cuerpo aislado.
  • Se corta a la medida de la fila del tablero.
  • Fabricado según la norma IEC 664.

Aplicaciones recomendadas

  • Distribución de fase entre interruptores automáticos en tableros modulares.
  • Alimentación de interruptores diferenciales desde una misma fase.
  • Tableros domiciliarios, de comercio y de oficina con varias filas de protecciones.
  • Reemplazo de puentes de cable en tableros que se van a normalizar.
  • Armado en serie de tableros por instaladores eléctricos y tableristas.

Los dos largos de la serie EBS-BB803

La serie se ofrece en dos largos. Elija según la cantidad de protecciones que hay que alimentar en la fila:

PolosFicha
13 polosVer producto
54 polosEste producto
