Barra de Conexión Automático 13 Pins

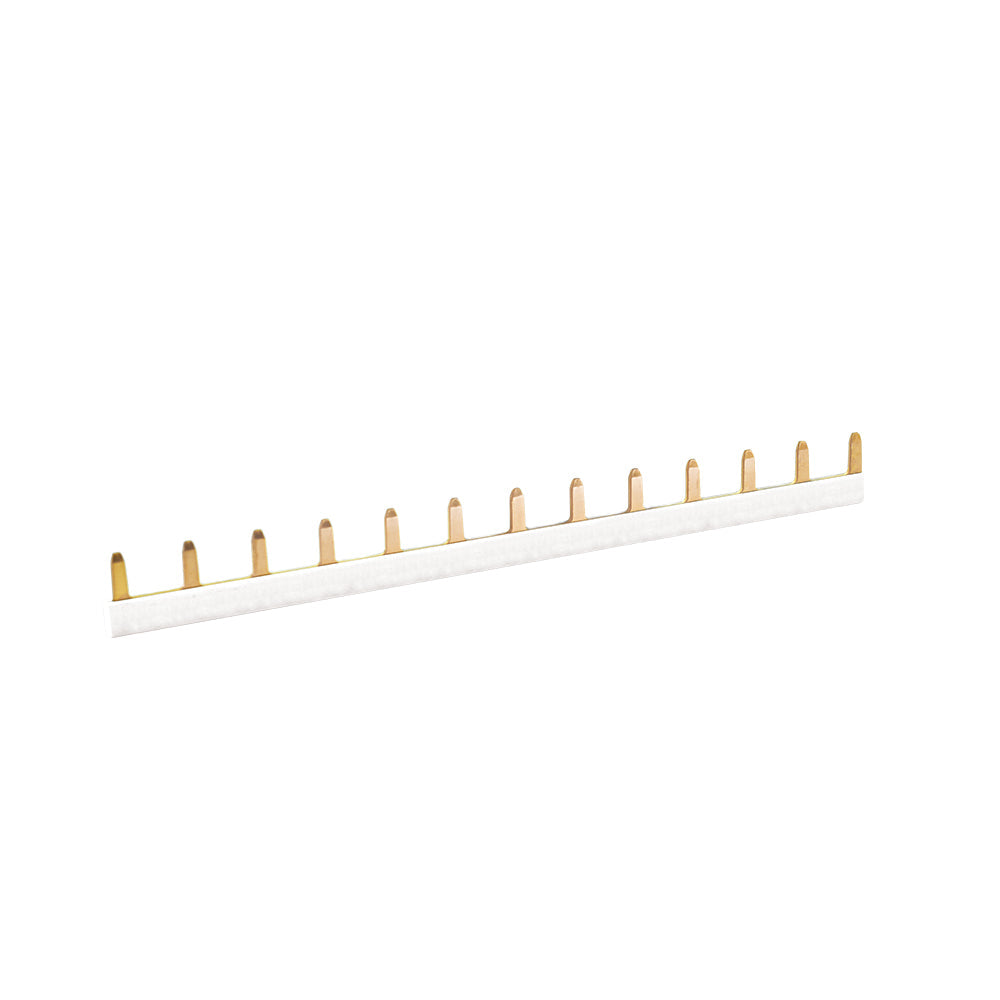

Peine de conexión LEXO EBS-BB803 de 13 polos, 1P y 70 A

El peine de conexión de 13 polos LEXO EBS-BB803 reemplaza los puentes de cable entre interruptores automáticos por una sola barra dentada. En vez de cortar, pelar y apretar un puente por cada protección, se corta el peine a la medida y se aprieta un diente en cada borne. El tablero queda más ordenado, más rápido de armar y sin los empalmes que son el primer punto de falla de una instalación.

Es de una fase (1P) y distribuye esa fase entre interruptores automáticos e interruptores diferenciales montados en la misma fila. Admite hasta 70 A de corriente nominal, con tensión nominal de 415 V y tensión soportada al impulso de 4 kV. La sección equivalente es de 13 mm², el espesor de 2 mm y el paso entre dientes de 17,5 mm, que es el ancho de un módulo estándar. Está fabricado según la norma IEC 664. Cuenta con certificación SEC vigente para su venta en Chile, otorgada por la Superintendencia de Electricidad y Combustibles.

Características principales

• 13 polos, en configuración de una fase (1P).
• Corriente nominal máxima de 70 A.
• Tensión nominal de 415 V.
• Tensión soportada al impulso asignada de 4 kV.
• Sección equivalente de 13 mm².
• Espesor de 2 mm y paso entre dientes de 17,5 mm.
• Barra de bronce con cuerpo aislado.
• Se corta a la medida de la fila del tablero.
• Fabricado según la norma IEC 664.

Aplicaciones recomendadas

• Distribución de fase entre interruptores automáticos en tableros modulares.
• Alimentación de interruptores diferenciales desde una misma fase.
• Tableros domiciliarios, de comercio y de oficina con varias filas de protecciones.
• Reemplazo de puentes de cable en tableros que se van a normalizar.
• Armado en serie de tableros por instaladores eléctricos y tableristas.

Especificaciones técnicas

Los dos largos de la serie EBS-BB803

La serie se ofrece en dos largos. Elija según la cantidad de protecciones que hay que alimentar en la fila:
