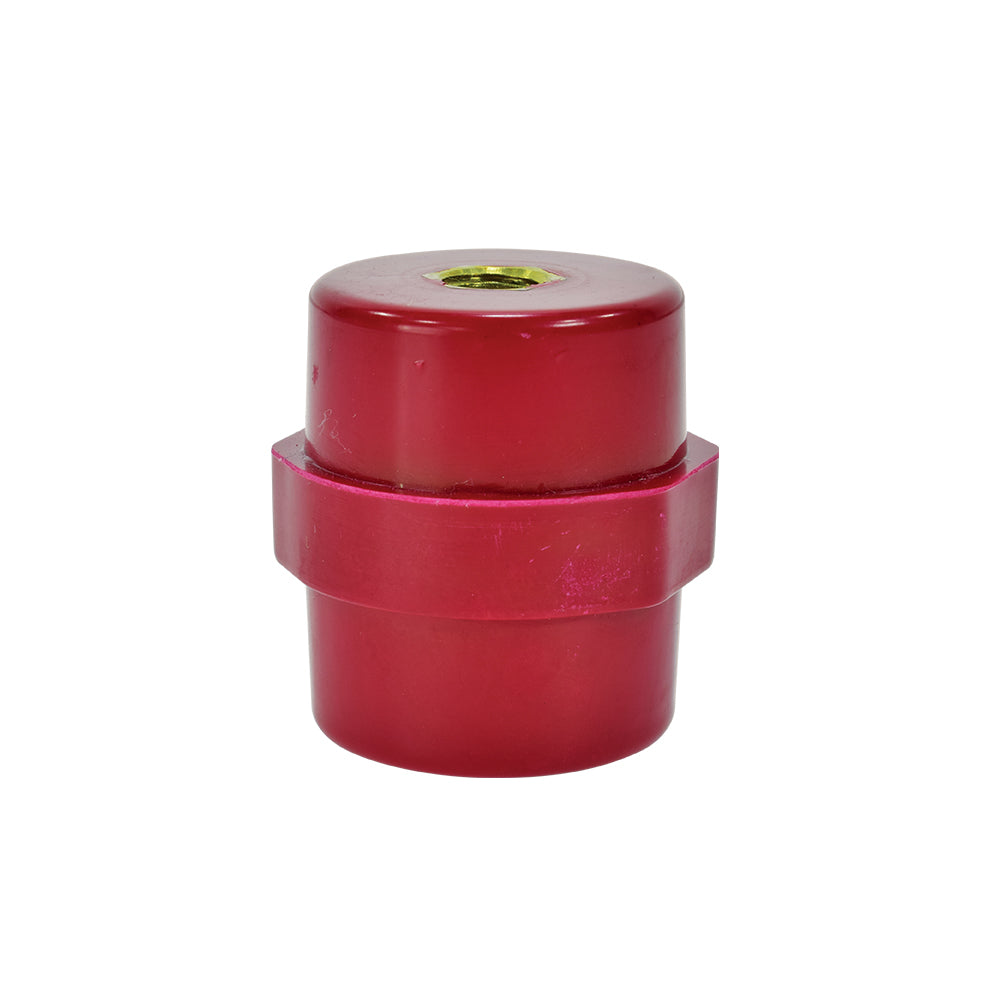

Aislador de Barril M8 15KV 35X51MM Rojo
LEXO

Aislador de Barril M8 15KV 35X51MM Rojo

Código 3500051 Modelo SM-51

Tipo de producto
Aislador de barril
Rigidez dieléctrica
15 kV
Hilo
Bronce M8
Diámetro
35 mm

$1.320 IVA incluido

¿Necesita volumen, factura con condiciones especiales o un plazo distinto? Agréguelo a Mi Proyecto y lo cotizamos, o escríbanos por WhatsApp (se abre en otra pestaña).

Despachos en 24 a 48 horas hábiles, previa verificación de stock. El costo de envío se calcula en el pago, según la comuna. Despacho no es entrega: el tiempo de traslado depende del destino.

Datos técnicos

Tipo de producto
Aislador de barril
Rigidez dieléctrica
15 kV
Material
Resina de poliéster reforzada con fibra de vidrio
Hilo
Bronce M8 en ambos extremos
Torque de apriete
20 ft-lb
Diámetro (D)
35 mm
Alto (H)
51 mm
Color
Rojo
Comportamiento al fuego
Resistente
Certificación SEC
Se pide al fabricante si su proyecto la exige

Datos de la ficha técnica del fabricante. No informado por el fabricante: peso, garantía.

Descripción

Aislador de barril LEXO SM-51 de 15 kV con hilo M8

El aislador de barril de 15 kV LEXO SM-51 es la pieza sobre la que se montan las barras de cobre dentro de un tablero eléctrico. Separa la barra de la estructura metálica, la sostiene mecánicamente y aísla eléctricamente el conjunto. En un tablero de fuerza es un componente crítico: si el aislador falla, la barra queda en contacto con el gabinete.

Está fabricado en resina de poliéster reforzada con fibra de vidrio, un material que resiste el fuego y mantiene su rigidez dieléctrica. Lleva hilos de bronce M8 en ambos extremos para el perno de fijación, con torque recomendado de 20 ft-lb. Mide 35 mm de diámetro por 51 mm de alto y es de color rojo. Si su proyecto exige el certificado SEC de este producto, pídalo antes de cotizar y le respondemos con el respaldo del fabricante.

Características principales

  • Rigidez dieléctrica de 15 kV.
  • Cuerpo de resina de poliéster reforzada con fibra de vidrio.
  • Hilos de bronce para perno M8 en ambos extremos.
  • Torque de apriete recomendado: 20 ft-lb.
  • Diámetro de 35 mm y alto de 51 mm.
  • Color rojo.
  • Resistente al fuego.

Aplicaciones recomendadas

  • Montaje de barras de cobre en tableros de fuerza y de distribución.
  • Gabinetes y celdas donde la barra debe quedar separada de la estructura metálica.
  • Tableros generales de plantas industriales y salas eléctricas.
  • Reemplazo de aisladores fisurados o quemados en tableros existentes.
  • Montajes sobre estructura que requieren aislación y soporte mecánico a la vez.

Los tres tamaños de la serie

La serie cubre de 10 a 15 kV. Elija según la tensión de la instalación y el espacio disponible entre la barra y la estructura:

Rigidez dieléctricaModeloDimensiones (D x H)TorqueFicha
10 kVSM-3528 x 35 mm10 ft-lbVer producto
12 kVSM-4040 x 40 mm10 ft-lbVer producto
15 kVSM-5135 x 51 mm20 ft-lbEste producto

En RM Energía suministramos materiales y soluciones técnicas para empresas, instaladores y proyectos. Consulte por disponibilidad, cantidades, precios por volumen y alternativas para su requerimiento.
