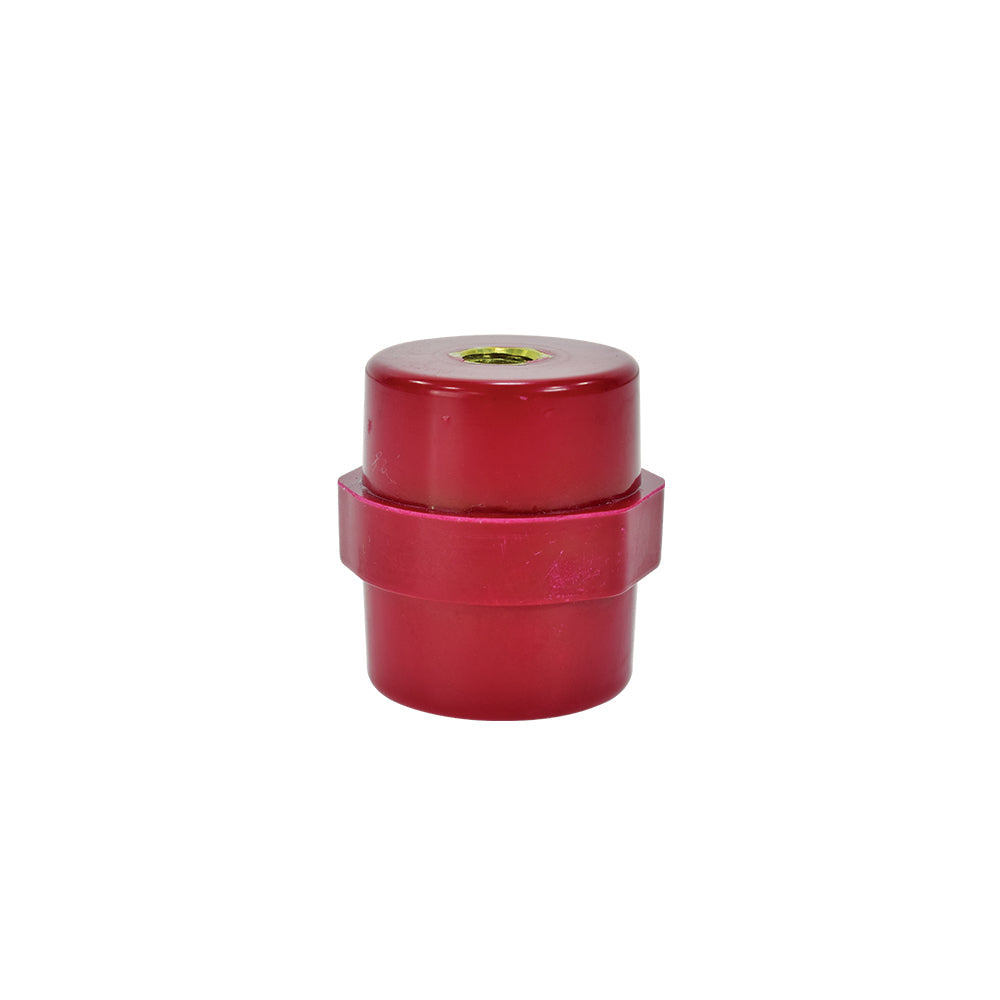

Aislador de Barril M8 10KV 28X35MM Rojo
$980
Aislador de barril LEXO SM-35 de 10 kV para montar barras de cobre dentro de tableros eléctricos, separándolas de la estructura metálica. Cuerpo de resina de poliéster reforzada con fibra de vidrio, resistente al fuego, con hilos de bronce M8 en ambos extremos. Mide 28 mm de diámetro por 35 mm de alto.
Producto disponible, confirme stock y plazo de entrega.
Consultar stock y plazo por WhatsApp¿Prefiere cotización formal por correo, o necesita varios productos? Solicite una cotización
Aislador de barril LEXO SM-35 de 10 kV con hilo M8
El aislador de barril de 10 kV LEXO SM-35 es la pieza sobre la que se montan las barras de cobre dentro de un tablero eléctrico. Separa la barra de la estructura metálica, la sostiene mecánicamente y aísla eléctricamente el conjunto. En un tablero de fuerza es un componente crítico: si el aislador falla, la barra queda en contacto con el gabinete.
Está fabricado en resina de poliéster reforzada con fibra de vidrio, un material que resiste el fuego y mantiene su rigidez dieléctrica. Lleva hilos de bronce M8 en ambos extremos para el perno de fijación, con torque recomendado de 10 ft-lb. Mide 28 mm de diámetro por 35 mm de alto y es de color rojo. Cuenta con certificación SEC vigente para su venta en Chile, otorgada por la Superintendencia de Electricidad y Combustibles.
Características principales
- Rigidez dieléctrica de 10 kV.
- Cuerpo de resina de poliéster reforzada con fibra de vidrio.
- Hilos de bronce para perno M8 en ambos extremos.
- Torque de apriete recomendado: 10 ft-lb.
- Diámetro de 28 mm y alto de 35 mm.
- Color rojo.
- Resistente al fuego.
Aplicaciones recomendadas
- Montaje de barras de cobre en tableros de fuerza y de distribución.
- Gabinetes y celdas donde la barra debe quedar separada de la estructura metálica.
- Tableros generales de plantas industriales y salas eléctricas.
- Reemplazo de aisladores fisurados o quemados en tableros existentes.
- Montajes sobre estructura que requieren aislación y soporte mecánico a la vez.
Especificaciones técnicas
| Característica | Especificación |
|---|---|
| Marca | LEXO |
| Modelo | SM-35 |
| Código | 3500035 |
| Tipo de producto | Aislador de barril |
| Rigidez dieléctrica | 10 kV |
| Material | Resina de poliéster reforzada con fibra de vidrio |
| Hilo | Bronce M8 en ambos extremos |
| Torque de apriete | 10 ft-lb |
| Diámetro (D) | 28 mm |
| Alto (H) | 35 mm |
| Color | Rojo |
| Comportamiento al fuego | Resistente |
| Certificación SEC | Vigente para venta en Chile |
| Peso | No informado por el fabricante |
| Garantía | No informado por el fabricante |
Los tres tamaños de la serie
La serie cubre de 10 a 15 kV. Elija según la tensión de la instalación y el espacio disponible entre la barra y la estructura:
| Rigidez dieléctrica | Modelo | Dimensiones (D x H) | Torque | Ficha |
|---|---|---|---|---|
| 10 kV | SM-35 | 28 x 35 mm | 10 ft-lb | Este producto |
| 12 kV | SM-40 | 40 x 40 mm | 10 ft-lb | Ver producto |
| 15 kV | SM-51 | 35 x 51 mm | 20 ft-lb | Ver producto |
Suministro para empresas y proyectos
En RM Energía suministramos materiales y soluciones técnicas para empresas, instaladores y proyectos. Consulte por disponibilidad, cantidades, precios por volumen y alternativas para su requerimiento.
| Peso | 0,041 kg |
|---|---|
| Dimensiones | 3,5 × 2,8 × 2,8 cm |
| Marca | LEXO |
| Modelo | SM-35 |
| Tipo de producto | Aislador de barril |
| Rigidez dieléctrica | 10 kV |
| Material | Resina de poliéster con fibra de vidrio |
| Hilo | Bronce M8 |
| Diámetro | 28 mm |
| Alto | 35 mm |
| Color | Rojo |
