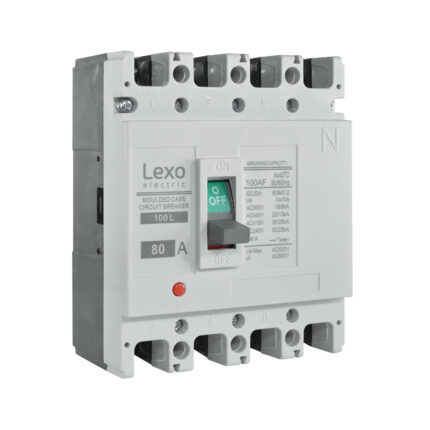

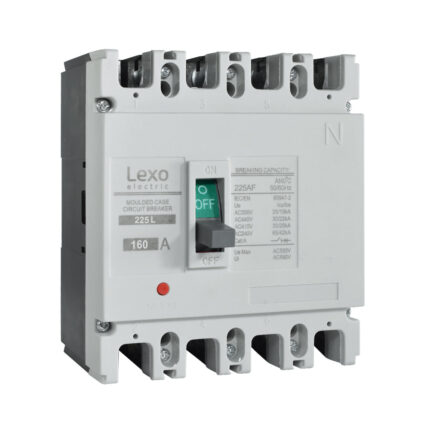

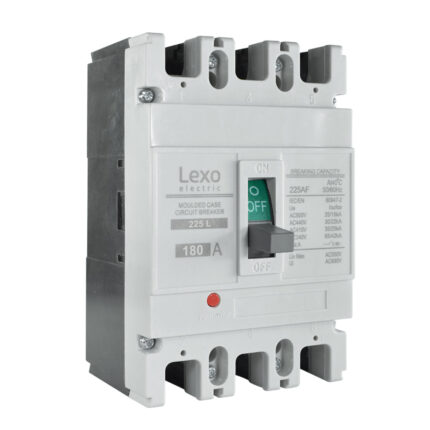

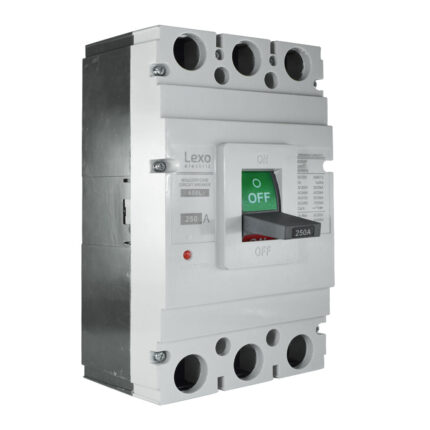

Interruptor Caja Moldeada
Ver más información sobre Interruptor Caja Moldeada
El interruptor de caja moldeada, o MCCB, es la protección del alimentador principal y del tablero general, donde la corriente nominal supera lo que puede manejar un automático modular. Las 70 referencias van de 20 a 800A en 3 y 4 polos, con poder de corte de 20, 25, 35, 50 y 70 kA según modelo. La característica que define a esta familia es que son regulables: el umbral de disparo térmico y el magnético se ajustan dentro de un rango, lo que permite coordinar la protección con los automáticos aguas abajo para que ante una falla dispare sólo el interruptor del circuito afectado y no el general, y ajustar el equipo a la carga real medida en vez de sobredimensionarlo. Para los circuitos terminales que cuelgan de este alimentador, la protección modular correspondiente está en 15 kA, 20 kA y 25 kA.
Guía técnica relacionada: cuándo pasar de interruptor modular a caja moldeada, y qué son el Icu y el Ics.
Cómo elegir el modelo correcto
Se define por la carga que va a alimentar y por la sección del conductor que protege. El interruptor no puede permitir más corriente de la que el cable soporta.
Es la corriente de cortocircuito que puede interrumpir sin destruirse, y se expresa en kA. La define el punto de la instalación: mientras más cerca del transformador, más alta debe ser. Es el dato que más se subestima al comprar.
Tres polos para sistemas trifásicos sin neutro conmutado; cuatro polos cuando además se debe cortar el neutro. El proyecto eléctrico lo indica.
Los modelos termomagnéticos traen un ajuste acotado. Los electrónicos permiten regular la corriente de disparo dentro de un rango, lo que sirve cuando la carga real todavía no está definida o cambia.
Estos equipos son la cabecera del tablero o la protección de alimentadores gruesos. Para circuitos finales se usan interruptores modulares, que son otra familia.
Comparación de los modelos disponibles
162 modelos de interruptores en caja moldeada con datos declarados por el fabricante. Los valores salen de la ficha de cada producto: donde aparece un guion, el fabricante no informa ese dato. Se ordenan por corriente nominal y aqui se listan los primeros 60; los 102 restantes estan en el listado de productos, mas abajo.
Dónde se usan
- Cabecera de tableros generales y de distribución.
- Protección de alimentadores de gran sección hacia subtableros.
- Protección de bancos de condensadores y de equipos de alta corriente.
- Instalaciones industriales donde la corriente de cortocircuito exige varios kA.
¿No tiene claro cuál corresponde a su instalación? Indíquenos los datos del equipo y le confirmamos el modelo antes de que compre.
Consultar por WhatsAppPedir cotización formalAsesoría para seleccionar el modelo
Preguntas frecuentes al elegir interruptor caja moldeada
¿Qué significa la capacidad de ruptura en kA?
Es la corriente de cortocircuito máxima que el interruptor puede cortar sin dañarse. Depende de la instalación, no de la carga: mientras más cerca esté del transformador y más gruesos los conductores, mayor es la corriente de falla posible y mayor el kA que se necesita.
¿Puedo instalar uno de menor kA del que indica el proyecto?
No. Si ocurre un cortocircuito mayor al que el equipo puede cortar, el interruptor puede destruirse en vez de proteger. El valor del proyecto es el mínimo, no una sugerencia.
¿Termomagnético o electrónico?
El termomagnético es más simple y económico, con ajuste acotado. El electrónico permite regular la corriente de disparo y los tiempos, lo que ayuda a coordinar protecciones y a adaptarse si la carga cambia.
¿Tres polos o cuatro polos?
Tres polos cortan solo las fases. Cuatro polos cortan además el neutro, lo que se exige en ciertos esquemas de puesta a tierra y cuando hay que aislar por completo el circuito. Lo define el proyecto eléctrico.
¿En qué se diferencia de un interruptor automático modular?
El modular va sobre riel y protege circuitos finales, con corrientes bajas. El de caja moldeada maneja corrientes mucho mayores, tiene más capacidad de ruptura y se usa como cabecera o para alimentadores.
¿Qué es un interruptor caja moldeada (MCCB)?
El interruptor caja moldeada (MCCB) es un dispositivo de protección eléctrica utilizado en instalaciones de mayor capacidad. Su función es proteger los circuitos frente a sobrecargas y cortocircuitos, permitiendo una operación segura y confiable.
¿Cuándo utilizar un interruptor caja moldeada?
Este tipo de interruptor se utiliza cuando las corrientes superan la capacidad de los interruptores automáticos convencionales. Es ideal para:
- Tableros eléctricos principales
- Alimentadores eléctricos
- Instalaciones comerciales
- Proyectos de industria liviana
- Sistemas eléctricos de alta demanda
Ventajas del interruptor caja moldeada
Alta capacidad de interrupción
Permite cortar corrientes de falla elevadas, protegiendo equipos e instalaciones frente a eventos eléctricos críticos.
Mayor rango de corriente
Es adecuado para aplicaciones donde se requiere manejar mayores cargas eléctricas de forma segura.
Ajustes de protección
Algunos modelos permiten regular parámetros de operación, adaptándose a distintos tipos de instalación.
¿Cómo elegir un interruptor caja moldeada?
Para seleccionar correctamente este dispositivo debes considerar:
- Corriente nominal (A)
- Capacidad de interrupción (kA)
- Tipo de instalación
- Coordinación con otras protecciones
- Normativa eléctrica vigente
En RM Energía te asesoramos para seleccionar el interruptor adecuado según tu proyecto eléctrico.
