Datos técnicos

Tensión: 800 V nominales (WDU 2.5); también 800 V DC
Material: Cuerpo de Wemid, color beige oscuro, UL 94 V-0
Dimensiones: 46,5 mm de profundidad, 60 mm de alto y 5,1 mm de ancho (WDU 2.5)
Certificaciones: RoHS, UL (UR y cURusEX), CSA, ATEX e IECEx (según la hoja del WDU 2.5)

Datos de la ficha técnica del fabricante; el valor exacto depende de la variante.

Descripción

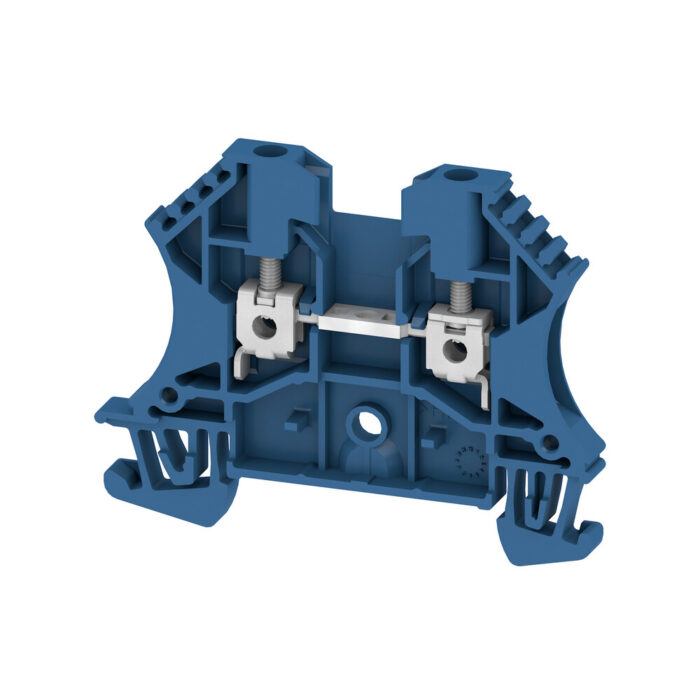

Los bornes de paso Weidmüller WDU son bloques de bornes de paso con conexión brida-tornillo. Según el fabricante, un borne de paso une o conecta uno o más conductores, y puede tener uno o más niveles de conexión, con el mismo potencial o aislados entre sí. La hoja técnica enlazada describe la referencia WDU 2.5. Es un producto a cotizar: usted indica la referencia y la cantidad.

Características de los bornes de paso WDU

Datos declarados por el fabricante en su hoja técnica del WDU 2.5:

Versión: bloque de bornes de paso con conexión brida-tornillo, dos conexiones, un piso, color beige oscuro.
Sección nominal de 2,5 mm², corriente nominal de 24 A y tensión nominal de 800 V (800 V también en DC).
Sección de embornado hasta 4 mm²; calibres de AWG 12 a AWG 30.
Tornillo de apriete M 2,5, destornillador de caña de 0,6 x 3,5 mm, par de apriete de 0,4 a 0,8 Nm y longitud de desaislado de 10 mm.
Cuerpo de Wemid, con grado de inflamabilidad UL 94 V-0.
Temperatura ambiente de -60 a 85 °C y temperatura permanente de trabajo de -60 a 130 °C.
Medidas: 46,5 mm de profundidad, 60 mm de altura y 5,1 mm de ancho; peso neto de 7,59 g.
Montaje enclavado en riel TS 35, abierto por un extremo y con tapa final obligatoria. Admite conexión transversal enchufable y atornillable.
Sobretensión de choque nominal de 8 kV y grado de polución 3.

La hoja incluye además datos nominales IECEx/ATEX (690 V máximos, 24 A y 2,5 mm²), UL y CSA, con sus números de certificado. También lista accesorios: conexiones transversales WQV 2.5, tapas finales WAP 2.5-10, separadores y adaptadores de prueba.

Cómo elegir los bornes de paso WDU

Referencia. Los datos de arriba son los del WDU 2.5. Si necesita otra referencia de la serie, indíquela al cotizar para revisar su hoja técnica.

Sección y corriente. Compare la sección del conductor y la corriente del circuito con los valores de la hoja de la referencia. Como orientación general, un borne se elige para que admita la sección del cable y la corriente que pasará por él; el proyecto define cuál corresponde.

Color. El WDU 2.5 de la hoja es beige oscuro.

Accesorios. La ficha declara tapa final obligatoria. Las tapas, conexiones transversales y separadores son referencias aparte.

Preguntas frecuentes sobre los bornes de paso WDU

¿Cómo cotizo los bornes WDU?

Agregue la referencia y la cantidad a Mi Proyecto o escríbanos por WhatsApp. Este producto se atiende solo por cotización.

¿Qué referencia pido?

La que figura en la columna «Tipo» de la hoja técnica, por ejemplo WDU 2.5. Si tiene dudas, escríbanos por WhatsApp con el código del fabricante o una foto del borne que ya usa.
