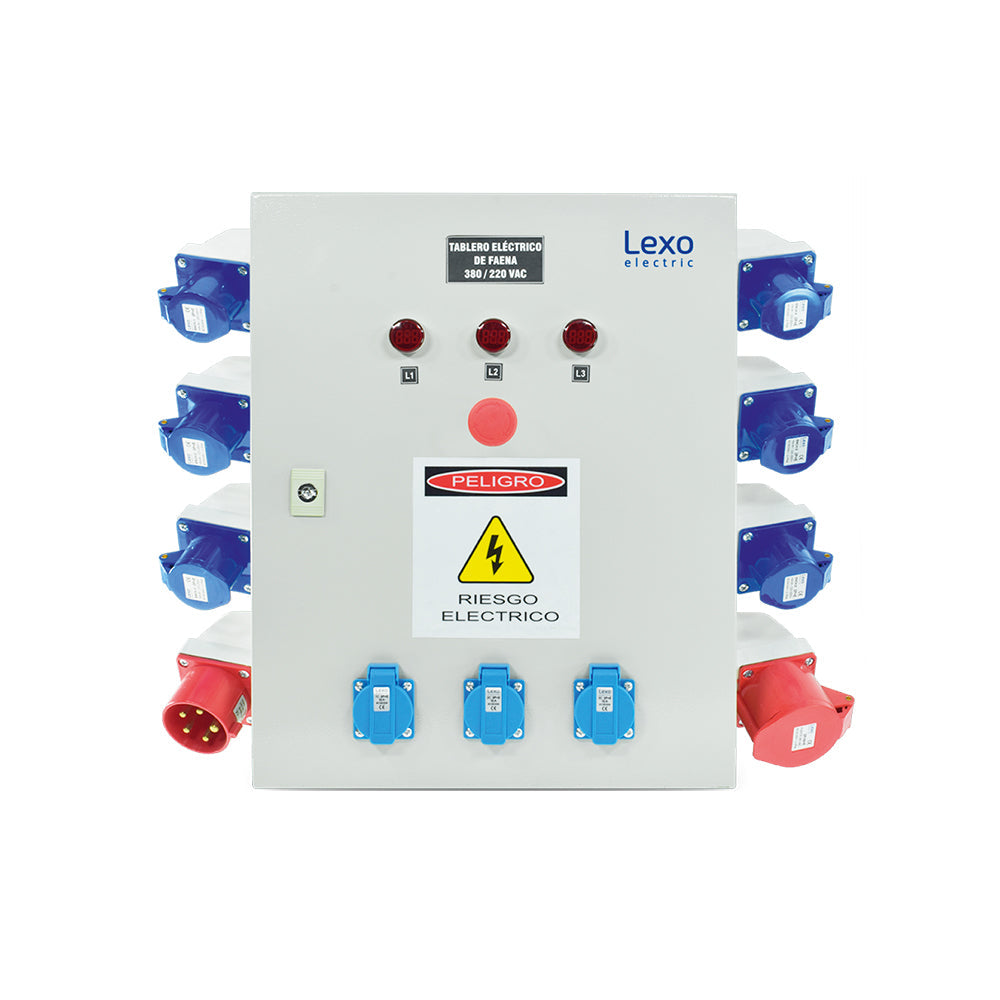

Tablero de Faena Metálico Size S 380/220V 32A con Parada de Emergencia
LEXO

Tablero de Faena Metálico Size S 380/220V 32A con Parada de Emergencia

Código 5820905

Tipo de producto
Tablero de faena
Material
Acero

$520.000 IVA incluido

¿Necesita volumen, factura con condiciones especiales o un plazo distinto? Agréguelo a Mi Proyecto y lo cotizamos, o escríbanos por WhatsApp (se abre en otra pestaña).

Despachos en 24 a 48 horas hábiles, previa verificación de stock. El costo de envío se calcula en el pago, según la comuna. Despacho no es entrega: el tiempo de traslado depende del destino.

Datos técnicos

Tipo de producto
Tablero de faena
Material
Acero
Norma
IEC 61439 (conjuntos de maniobra y control)

Datos de la ficha técnica del fabricante.

Descripción

Tablero de Faena Metálico Size S 380/220V 32A

El Tablero de Faena Metálico Size S 380/220V 32A con Parada de Emergencia está diseñado para suministrar y distribuir energía eléctrica en instalaciones provisorias, obras de construcción, montajes industriales y trabajos en terreno.

Permite alimentar herramientas eléctricas, iluminación, maquinaria y otros equipos mediante salidas monofásicas de 220V y conexiones trifásicas de 380V. Su gabinete metálico IP65 protege los componentes eléctricos frente al ingreso de polvo y agua.

Características Destacadas

  • Alimentación: Sistema trifásico 380/220V.
  • Corriente nominal: 32A.
  • Configuración: 3P+N+T.
  • Tamaño: Size S.
  • Gabinete: Metálico.
  • Grado de protección: IP65.
  • Seguridad: Pulsador de parada de emergencia.
  • Desconexión: Contactor de 32A.
  • Señalización: Tres luces piloto con voltímetro.
  • Salidas monofásicas: 9 tomas de 220V.
  • Conexión trifásica: Entrada y salida de 32A.
  • Protecciones: Interruptores automáticos y diferencial.

Parada de Emergencia

El tablero incorpora un pulsador de parada de emergencia conectado a un contactor de 32A. Este sistema permite interrumpir rápidamente el suministro eléctrico cuando se presenta una situación de peligro o cuando es necesario detener la instalación.

La parada de emergencia entrega un punto de desconexión visible y de fácil acceso, ayudando a mejorar la seguridad de los trabajadores, herramientas y equipos conectados.

Distribución de Tomas Eléctricas

  • 6 enchufes hembra sobrepuestos: 16A, 2P+T, 220V, IP44.
  • 3 salidas domiciliarias embutidas: 16A, 2P+T, 220V.
  • 1 enchufe hembra trifásico: 32A, 3P+N+T, 380V, IP44.
  • 1 enchufe macho trifásico: 32A, 3P+N+T, 380V, IP44.

Protecciones y Componentes

  • Gabinete metálico de 500 × 400 × 200 mm, IP65.
  • 3 luces piloto rojas con voltímetro de 60–500V AC.
  • 1 pulsador de parada de emergencia.
  • 1 contactor LC1-D3210 de 32A, 1NO.
  • 2 interruptores automáticos tripolares de 3 × 32A, curva C, 6kA.
  • 1 interruptor diferencial tetrapolar de 4 × 40A, 30mA.
  • 7 interruptores automáticos monopolares de 1 × 16A, curva C, 6kA.
  • 1 repartidor tetrapolar de 7 polos.
  • 2 barras de bronce aisladas para riel DIN de 12 polos.

Aplicaciones

  • Faenas de construcción.
  • Obras civiles.
  • Instalaciones eléctricas provisorias.
  • Montajes eléctricos e industriales.
  • Alimentación de herramientas eléctricas.
  • Iluminación provisoria de obras.
  • Alimentación temporal de maquinaria.
  • Trabajos de mantenimiento.
  • Operaciones y trabajos en terreno.

Especificaciones Técnicas

  • Código: 5820905.
  • Tipo: Tablero de faena metálico.
  • Tamaño: Size S.
  • Tensión de operación: 380/220V AC.
  • Corriente nominal: 32A.
  • Sistema eléctrico: Trifásico.
  • Configuración: 3P+N+T.
  • Material del gabinete: Metálico.
  • Protección del gabinete: IP65.
  • Protección de enchufes industriales: IP44.
  • Salidas monofásicas: 9 tomas de 220V.
  • Tomas industriales de 16A: 6 unidades.
  • Salidas domiciliarias de 16A: 3 unidades.
  • Entrada trifásica: 32A, 3P+N+T, 380V.
  • Salida trifásica: 32A, 3P+N+T, 380V.
  • Parada de emergencia: Pulsador de seguridad.
  • Sistema de corte: Contactor de 32A.
  • Montaje interior: Riel DIN.

Dimensiones

  • Alto: 500 mm.
  • Ancho: 400 mm.
  • Profundidad: 200 mm.

Soluciones Eléctricas para Faenas

Consulta con RM Energía por disponibilidad, condiciones comerciales y alternativas de tableros eléctricos para obras, construcción, montajes industriales e instalaciones provisorias.
