Tablero Exterior Sobrepuesto 24P Estanco IP65 IK08 LWHT-24P
LEXO

Tablero Exterior Sobrepuesto 24P Estanco IP65 IK08 LWHT-24P

Código 5395524

Tipo de producto
Tablero eléctrico
Montaje
Sobrepuesto
N° de polos
24 polos
Grado IP
IP65

$51.000 IVA incluido

¿Necesita volumen, factura con condiciones especiales o un plazo distinto? Agréguelo a Mi Proyecto y lo cotizamos, o escríbanos por WhatsApp (se abre en otra pestaña).

Despachos en 24 a 48 horas hábiles, previa verificación de stock. El costo de envío se calcula en el pago, según la comuna. Despacho no es entrega: el tiempo de traslado depende del destino.

Datos técnicos

Tipo de producto
Tablero eléctrico
Montaje
Sobrepuesto
N° de polos
24 polos
Grado IP
IP65
Resistencia al impacto IK
IK08
Norma
IEC 60670

Datos de la ficha técnica del fabricante.

Descripción

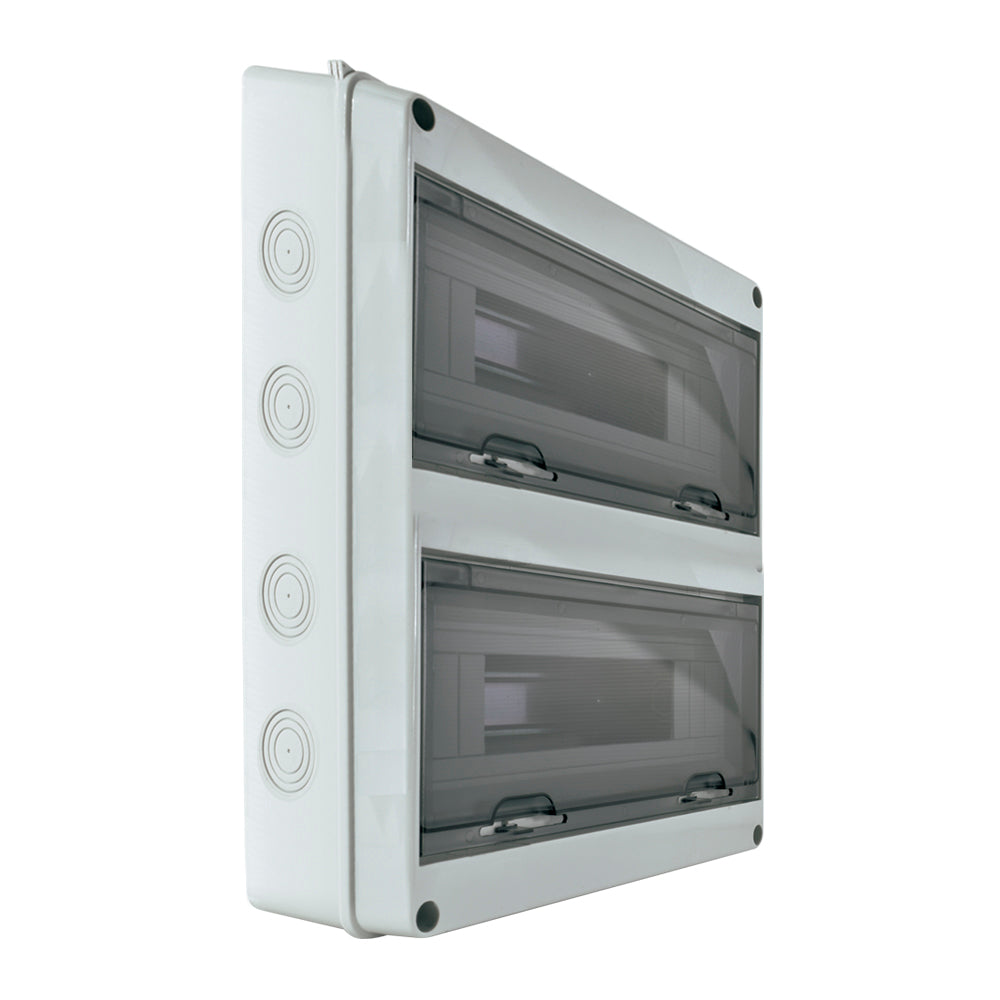

Tablero Exterior Sobrepuesto 24P Estanco IP65

El Tablero Exterior Sobrepuesto 24P Estanco IP65 está diseñado para distribuir energía eléctrica y alojar dispositivos modulares de protección, control y maniobra instalados sobre riel DIN.

Su configuración de dos filas permite instalar hasta 24 polos o módulos DIN, distribuidos en 12 módulos por fila. Está fabricado en material termoplástico ignífugo de alto impacto e incorpora tapas transparentes color humo con apertura vertical.

Características Destacadas

  • Capacidad: 24 polos o módulos DIN.
  • Número de filas: 2.
  • Módulos por fila: 12.
  • Instalación: Sobrepuesta.
  • Grado de protección: IP65.
  • Resistencia a impactos: IK08.
  • Tensión nominal: 400V.
  • Corriente nominal: 125A.
  • Material: Termoplástico ignífugo de alto impacto.
  • Tapas: Transparentes color humo.
  • Montaje interior: Riel DIN.
  • Normativa: IEC 60670.

Mayor Capacidad para Distribución Eléctrica

Su distribución en dos filas facilita la organización de circuitos eléctricos y dispositivos modulares, permitiendo separar protecciones, maniobras y circuitos auxiliares dentro de una misma envolvente.

La capacidad de 24 módulos permite utilizarlo como tablero de distribución en instalaciones residenciales, comerciales, fotovoltaicas y aplicaciones que requieran un mayor número de circuitos.

Protección para Instalaciones Eléctricas

Su grado de protección IP65 ayuda a resguardar los componentes eléctricos frente al ingreso de polvo y chorros de agua, permitiendo utilizarlo en instalaciones exteriores, áreas húmedas y espacios expuestos a condiciones ambientales exigentes.

La clasificación IK08 entrega resistencia mecánica frente a golpes, mientras que su construcción termoplástica ignífuga contribuye a una instalación segura y durable.

Componentes Compatibles

  • Interruptores termomagnéticos.
  • Interruptores diferenciales.
  • Protectores contra sobretensiones.
  • Luces piloto para riel DIN.
  • Contactores modulares.
  • Relés y temporizadores.
  • Borneras y barras repartidoras.
  • Medidores y dispositivos modulares.
  • Otros componentes compatibles con riel DIN.

Aplicaciones

  • Tableros de distribución eléctrica.
  • Instalaciones eléctricas residenciales.
  • Locales y espacios comerciales.
  • Áreas exteriores y húmedas.
  • Sistemas de bombeo y riego.
  • Instalaciones fotovoltaicas.
  • Circuitos de iluminación exterior.
  • Tableros auxiliares de control.
  • Protección de equipos y circuitos eléctricos.

Especificaciones Técnicas

  • Código: 5395524.
  • Modelo: LWHT-24P.
  • Tipo: Tablero eléctrico sobrepuesto.
  • Capacidad total: 24 polos o módulos DIN.
  • Número de filas: 2.
  • Módulos en fila N°1: 12.
  • Módulos en fila N°2: 12.
  • Tensión nominal de servicio: 400V.
  • Corriente nominal: 125A.
  • Grado de protección: IP65.
  • Resistencia al impacto: IK08.
  • Material: Termoplástico ignífugo de alto impacto.
  • Color de las tapas: Humo transparente.
  • Tipo de apertura: Vertical.
  • Temperatura de trabajo: -5 °C a +75 °C.
  • Estándar: IEC 60670.

Dimensiones y Peso

  • Ancho: 360 mm.
  • Alto: 280 mm.
  • Profundidad: 100 mm.
  • Peso: 1,40 kg.
