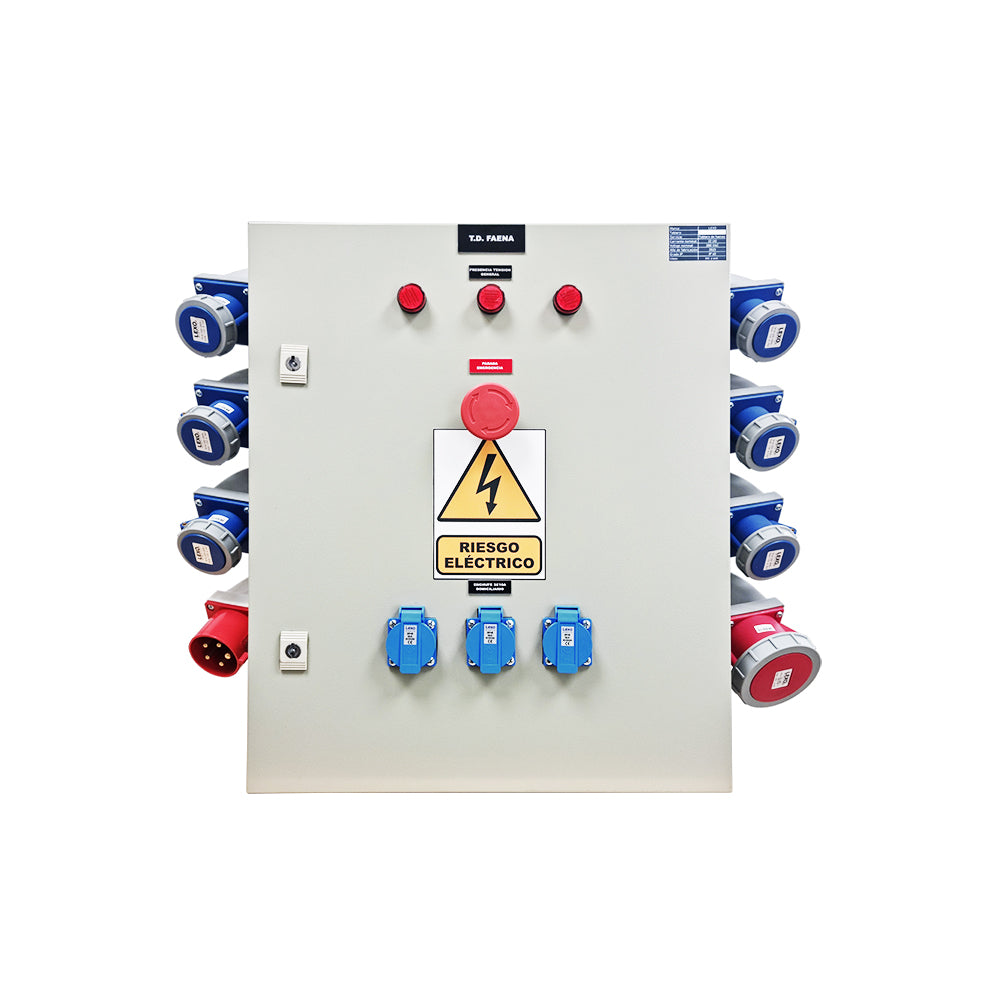

Tablero de Faena Metálico Size L 380/220V 32A con Parada de Emergencia
LEXO

Tablero de Faena Metálico Size L 380/220V 32A con Parada de Emergencia

Código 5820105

Tipo de producto
Tablero de faena
Material
Acero

$740.000 IVA incluido

¿Necesita volumen, factura con condiciones especiales o un plazo distinto? Agréguelo a Mi Proyecto y lo cotizamos, o escríbanos por WhatsApp (se abre en otra pestaña).

Despachos en 24 a 48 horas hábiles, previa verificación de stock. El costo de envío se calcula en el pago, según la comuna. Despacho no es entrega: el tiempo de traslado depende del destino.

Datos técnicos

Tipo de producto
Tablero de faena
Material
Acero
Norma
IEC 61439 (conjuntos de maniobra y control)

Datos de la ficha técnica del fabricante.

Descripción

Tablero de Faena Metálico Size L 380/220V 32A

El Tablero de Faena Metálico Size L 380/220V 32A está diseñado para suministrar y distribuir energía eléctrica de manera provisoria en obras de construcción, montajes industriales, trabajos de mantenimiento y otras instalaciones temporales.

Su configuración permite alimentar simultáneamente equipos, herramientas eléctricas, iluminación y maquinaria mediante tomas monofásicas de 220V y una conexión trifásica de 380V.

Características Destacadas

  • Alimentación: Sistema trifásico 380/220V.
  • Corriente nominal: 32A.
  • Configuración: 3P+N+T.
  • Gabinete: Metálico de doble puerta.
  • Grado de protección: IP65.
  • Seguridad: Pulsador de parada de emergencia.
  • Desconexión: Bobina de disparo para corte de energía.
  • Señalización: Tres luces piloto LED rojas de 230V.
  • Protecciones: Interruptores automáticos y diferenciales.
  • Distribución: Tomas monofásicas y trifásicas industriales.

Parada de Emergencia

El tablero incorpora un pulsador de parada de emergencia asociado a una bobina de disparo. Este sistema permite dejar el tablero sin energía frente a una condición de peligro o cuando sea necesario detener rápidamente la instalación.

La parada de emergencia entrega un punto de desconexión visible y de fácil acceso, aumentando la seguridad para operadores, trabajadores y equipos conectados.

Distribución de Tomas Eléctricas

  • 3 tomas hembra embutidas: 16A, 2P+T, 220V, IP54.
  • 6 tomas hembra sobrepuestas: 16A, 2P+T, 220V, IP44.
  • 1 enchufe macho sobrepuesto: 32A, 3P+N+T, 380V, IP44.
  • 1 enchufe hembra sobrepuesto: 32A, 3P+N+T, 380V, IP44.

Protecciones Eléctricas

  • Interruptor automático tetrapolar de 4 × 32A.
  • Dos interruptores diferenciales bipolares de 2 × 40A, 30mA.
  • Interruptor diferencial tetrapolar de 4 × 63A.
  • Siete interruptores automáticos monopolares de 1 × 16A.
  • Interruptor automático tripolar de 3 × 32A.
  • Cuatro portafusibles 10 × 38.
  • Tres repartidores tetrapolares de siete polos.
  • Barra de bronce aislada para riel DIN de 12 polos.

Aplicaciones

  • Faenas de construcción.
  • Obras civiles.
  • Montajes eléctricos e industriales.
  • Instalaciones eléctricas temporales.
  • Trabajos de mantenimiento.
  • Alimentación de herramientas eléctricas.
  • Alimentación provisoria de maquinaria.
  • Iluminación temporal de obras.
  • Eventos y operaciones en terreno.

Especificaciones Técnicas

  • Código: 5820105.
  • Tipo: Tablero de faena metálico.
  • Tamaño: Size L.
  • Tensión de operación: 380/220V.
  • Corriente nominal: 32A.
  • Sistema: Trifásico.
  • Configuración: 3P+N+T.
  • Gabinete: Metálico de doble puerta.
  • Grado de protección del gabinete: IP65.
  • Protección tomas monofásicas: IP44 / IP54.
  • Protección tomas trifásicas: IP44.
  • Parada de emergencia: Pulsador con bobina de disparo.
  • Señalización: 3 luces piloto LED rojas de 230V y 22 mm.
  • Montaje interior: Riel DIN.

Dimensiones

  • Alto: 600 mm.
  • Ancho: 500 mm.
  • Profundidad: 200 mm.

Soluciones Eléctricas para Faenas

Consulta con RM Energía por disponibilidad, condiciones comerciales y alternativas de tableros eléctricos para obras, construcción, montajes industriales e instalaciones provisorias.
