Repartidor Tetrapolar 4 Barras 15 Posiciones 125A
LEXO

Repartidor Tetrapolar 4 Barras 15 Posiciones 125A

Código 3528415 Modelo JH8415

Tipo de producto
Repartidor modular
Número de barras
4
Número de posiciones
15
Corriente máxima
125 A

$21.120 IVA incluido

Despachos en 24 a 48 horas hábiles, previa verificación de stock.

¿Necesita volumen o condiciones especiales? Agréguelo a Mi Proyecto y lo cotizamos, o escríbanos por WhatsApp (se abre en otra pestaña).

Datos técnicos

Tipo de producto
Repartidor modular tetrapolar
Número de barras
4
Número de posiciones
15
Corriente máxima admisible
125 A
Tensión de aislación
500 V CA
Capacidad de ruptura
20 kA
Material del cuerpo
Tecnopolímero aislante
Cubierta
Transparente, autoextinguible
Placa trasera
Aislante
Montaje
Riel DIN de 35 mm o pernos de fijación
Norma
EN 60947-1
Certificación SEC
Se pide al fabricante si su proyecto la exige
Corriente máxima
125 A

Datos de la ficha técnica del fabricante. No informado por el fabricante: peso, garantía.

Descripción

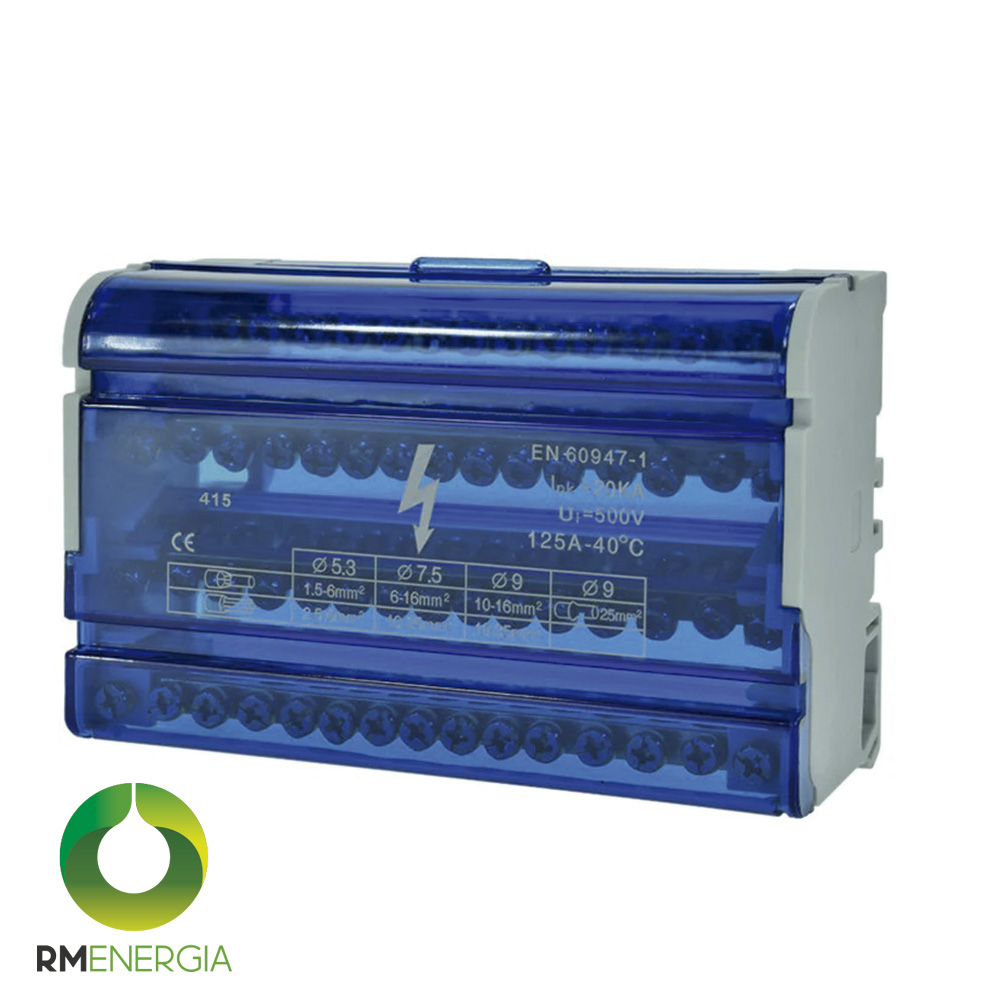

Repartidor modular tetrapolar LEXO JH8415 de 15 posiciones y 125 A

El repartidor tetrapolar de 15 posiciones LEXO JH8415 reparte la alimentación entre varios circuitos desde un solo punto de llegada. Está formado por 4 barras de bronce perforadas montadas dentro de un cuerpo de tecnopolímero aislante, con una cubierta transparente que deja ver las conexiones sin tener que desarmar nada. Es el accesorio que ordena un tablero: en vez de repartir con empalmes, cada salida tiene su tornillo.

Admite hasta 125 A de corriente máxima, con tensión de aislación de 500 V en corriente alterna y capacidad de ruptura de 20 kA. Se monta sobre riel DIN de 35 mm o directamente con pernos de fijación, de modo que sirve tanto para un tablero modular como para un gabinete metálico. Está fabricado según la norma EN 60947-1. La cubierta frontal es autoextinguible y la placa trasera, aislante. Si su proyecto exige el certificado SEC de este producto, pídalo antes de cotizar y le respondemos con el respaldo del fabricante.

Características principales

  • Versión tetrapolar, con 4 barras de conexión de bronce.
  • 15 posiciones de salida.
  • Corriente máxima admisible de 125 A.
  • Tensión de aislación de 500 V en corriente alterna.
  • Capacidad de ruptura de 20 kA.
  • Cuerpo de tecnopolímero aislante con cubierta frontal transparente y autoextinguible.
  • Placa trasera aislante.
  • Montaje sobre riel DIN de 35 mm o con pernos de fijación.
  • Fabricado según la norma EN 60947-1.

Aplicaciones recomendadas

  • Reparto de fases y neutro en tableros de distribución.
  • Tableros generales y subtableros donde salen varios circuitos desde una misma acometida.
  • Gabinetes metálicos, cajas y módulos de distribución.
  • Ordenamiento de tableros existentes que hoy reparten con empalmes.
  • Tableros de faena y de obra, donde la alimentación se reparte a varios frentes.

Toda la serie de repartidores modulares

La serie cubre desde 4 hasta 15 posiciones, en versión bipolar y tetrapolar. Elija según la cantidad de circuitos que salen del tablero:

PosicionesTipoBarrasModeloFicha
7 posicionesBipolar2 barrasJH8402Ver producto
4 posicionesTetrapolar4 barrasJH8404Ver producto
7 posicionesTetrapolar4 barrasJH8407Ver producto
11 posicionesTetrapolar4 barrasJH8411Ver producto
15 posicionesTetrapolar4 barrasJH8415Este producto

Especificaciones

Modelo: JH8415
Código producto: 3528415
Tipo: Repartidor tetrapolar
Número de barras: 4
Número de posiciones: 15
Corriente máxima admisible: 125A
Tensión de aislación: 500VAC
Capacidad de ruptura: 20kA
Norma: EN60947-1
Montaje: Riel DIN de 35 mm o pernos de fijación
Material barras: Bronce
Cubierta frontal: Auto-extinguible
Placa trasera: Aislante
Perforaciones: 11 × 5,3 Ø y 2 × 7,5 Ø
Sección del conductor llegada: 1,5 a 6 mm² y 6 a 16 mm²
Sección del conductor salida: 2,5 a 6 mm² y 10 a 25 mm²
Dimensión A: 135 mm
Dimensión B: 85 mm
Dimensión C: 50 mm
Aplicación: Tableros, gabinetes, cajas y módulos eléctricos
