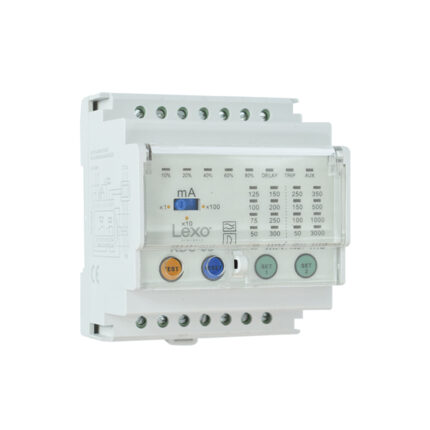

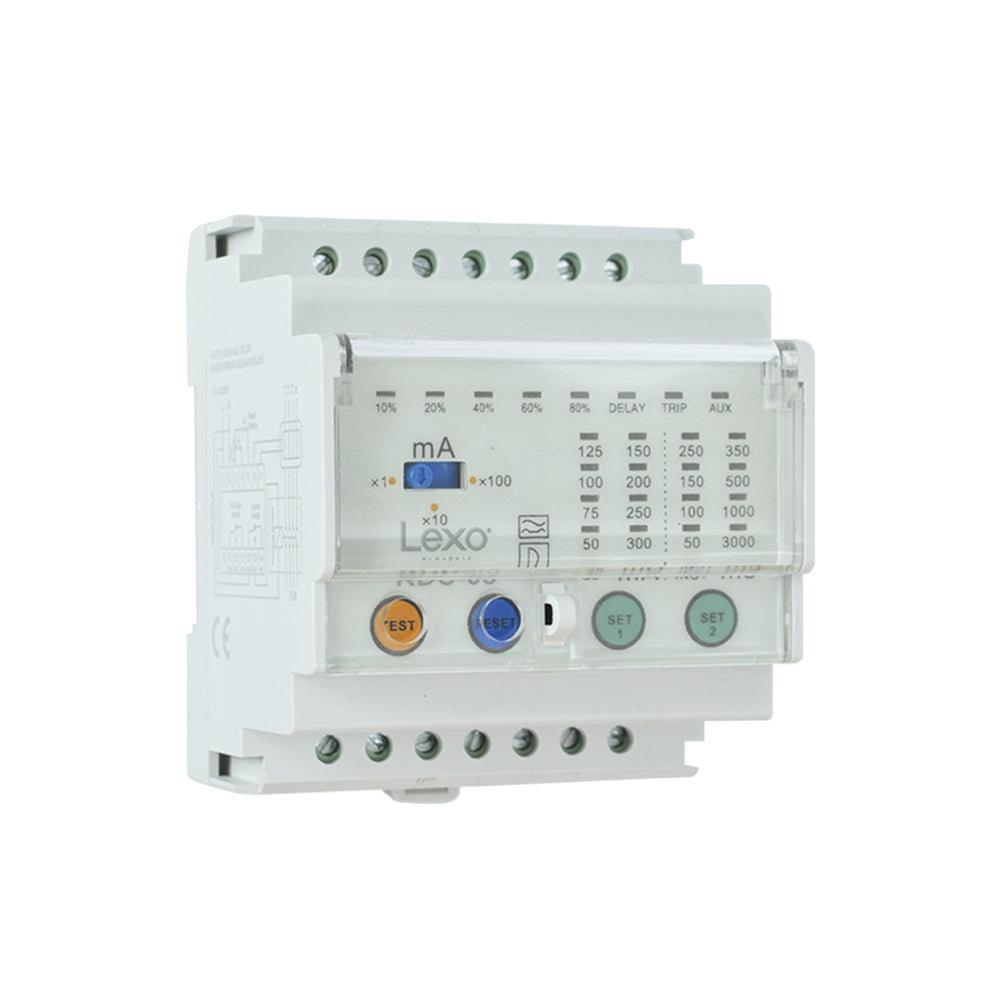

Relé Diferencial Ajustable Tetrapolar 30mA a 30A Tipo AC

Relé diferencial ajustable tetrapolar de 30 mA a 30 A

En un alimentador de 400 A no hay interruptor diferencial modular que sirva. La solución es separar la medición de la maniobra: un toroidal abraza los conductores y mide la corriente residual, el relé la evalúa y, cuando supera el umbral, ordena el disparo a la bobina del interruptor de caja moldeada o del interruptor de potencia. Así se obtiene protección diferencial en cualquier calibre.

Ajustable en sensibilidad y en tiempo

El rango de 30 mA a 30 A cubre desde protección de personas hasta protección de la instalación contra corriente de fuga e incendio. El ajuste de tiempo permite selectividad cronométrica: se retarda el relé de cabecera para que los diferenciales aguas abajo alcancen a actuar primero, y así una fuga en un circuito terminal no deja sin energía a la instalación completa.

Especificaciones

• Polos: tetrapolar (3P+N)
• Sensibilidad ajustable: 30 mA a 30 A
• Tipo de diferencial: AC
• Tiempo de disparo: ajustable
• Medición: transformador toroidal externo, no incluido
• Salida: contacto de disparo sobre bobina del interruptor
• Montaje: riel DIN 35 mm
• Norma de referencia: IEC 60947-2 anexo M

El toroidal se selecciona según el diámetro del haz de conductores del alimentador y se cotiza aparte.

Producto eléctrico con certificación SEC vigente para su comercialización en Chile (Superintendencia de Electricidad y Combustibles). Ficha técnica del fabricante disponible junto a la cotización formal.
