Luminaria LED TNR Tunnel Ray para Túneles y Galerías | IP66 IK09

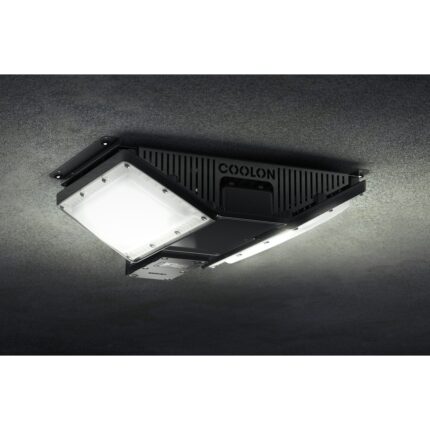

Luminaria LED TNR Tunnel Ray

La TNR Tunnel Ray reemplaza a las luminarias convencionales de túnel. Se monta en la bóveda con soporte de acero inoxidable 316 y está construida para trabajar donde hay humedad permanente, polvo en suspensión, lavado con agua a presión y el paso continuo de maquinaria.

Cómo se identifica cada configuración

Cada combinación tiene su propio código de fábrica. Al elegir las opciones de arriba, la ficha muestra el código exacto.

TNR – NLS – tonalidad – óptica – alimentación

• Tonalidad: CWT blanco frío · WWT blanco cálido · AMB ámbar · GRN verde · RED roja
• Óptica: BW1 ala de murciélago tipo 1 · BW3 ala de murciélago tipo 3 · SY1 simétrico con difusor
• Alimentación: MP red principal · ELV muy baja tensión · EML con equipo de emergencia

Son 45 configuraciones. Las tonalidades verde y roja se usan como señalización dentro del túnel, no como iluminación general.

Rendimiento

Datos eléctricos

• Versión MP: 230 V AC nominal, rango 90–305 V AC y 127–431 V DC, 47–63 Hz
• Versión ELV: 24 V DC nominal, rango 23–27 V DC
• Factor de potencia >0,95 a 230 V AC · corriente de fuga inferior a 0,75 mA

Construcción y resistencia

• Cuerpo en aleación de aluminio anodizado y electrorevestido
• Óptica en policarbonato PC LEV1700 · soporte en acero inoxidable 316
• IP66 · IK09 · probada contra rociado de sal
• Temperatura de operación -20 °C a +50 °C con manejo térmico activo
• Vida útil 50.000 horas al 70% de brillo
• Peso de la luminaria 5,1 kg con capucha, más 1,1 kg del soporte

Dónde se usa

Túneles viales y mineros · Galerías y piques · Rampas de acceso · Correas transportadoras cubiertas · Pasillos subterráneos · Estaciones y accesos

Sobre la norma de contaminación lumínica

Las versiones ámbar apuntan a lo que exige la normativa chilena de contaminación lumínica: bajo contenido de luz azul. La norma vigente es el Decreto Supremo N.º 1 de 2022 del Ministerio del Medio Ambiente (DS01), que reemplazó al antiguo DS43 de 2012. El DS01 rige desde octubre de 2024 en las Áreas de Protección Especial y desde octubre de 2026 en todo el territorio nacional.

La temperatura de color por sí sola no acredita cumplimiento: el decreto fija además límites de flujo hacia el hemisferio superior y de contenido de luz azul, distintos según la categoría de alumbrado y la zona del país. Confirmamos el cumplimiento caso a caso con respaldo documental del fabricante, según la ubicación y el tipo de instalación del proyecto. Escríbanos a [email protected] con los datos de su faena y lo verificamos antes de cotizar.

Garantía y respaldo

Garantía de fábrica de 3 años, con extensión opcional a 5 años. El detalle se entrega en la ficha técnica junto a la cotización formal.

Productos eléctricos con certificación SEC vigente para venta en Chile (Superintendencia de Electricidad y Combustibles, organismo regulador chileno).
