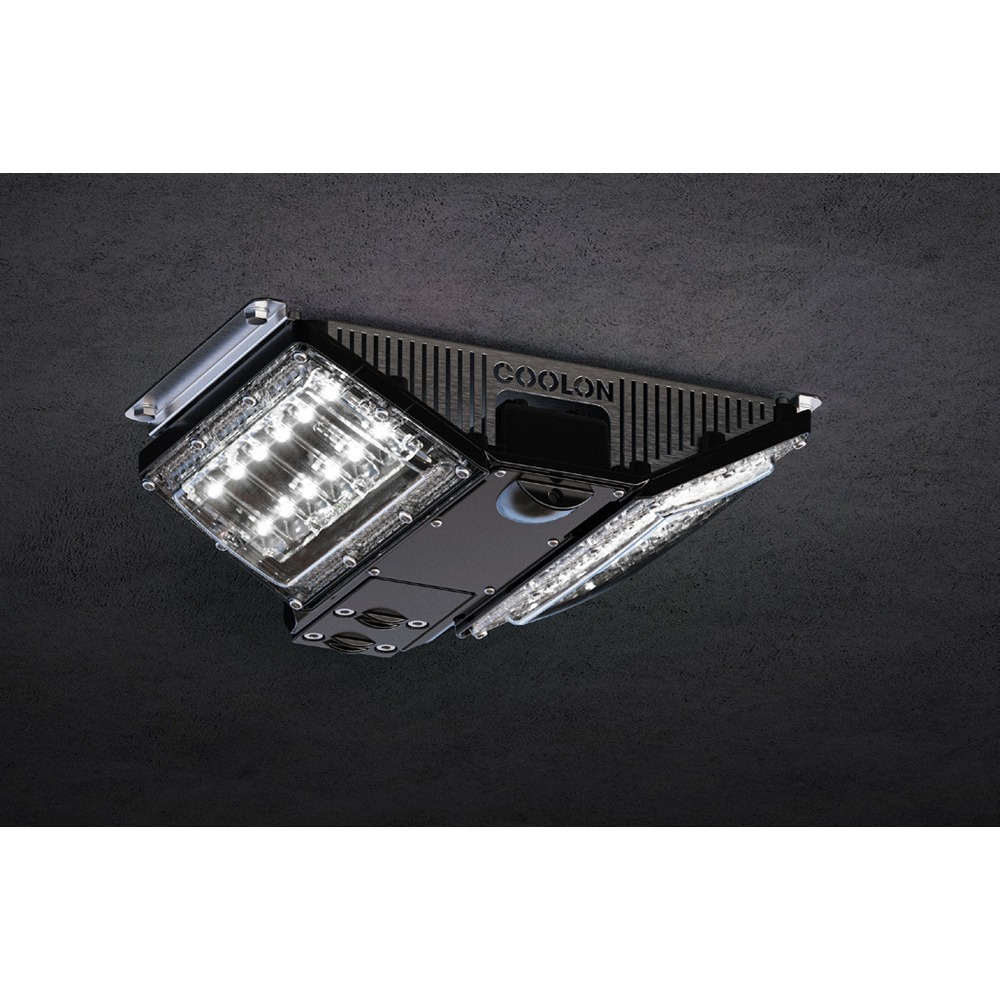

Luminaria LED COOLON ExTNR Ex Tunnel Ray 62 W

Descripción

La luminaria LED COOLON ExTNR 62 W, llamada Ex Tunnel Ray, es una luminaria compacta para túneles y pasillos, según la ficha. La ficha la presenta para áreas de riesgo y la recomienda en túneles y corredores, correas transportadoras cerradas, pasarelas, escaleras y plataformas, espacios confinados, luces de muro y sala de interruptores. Se basa en el cuerpo macizo de la línea DLK y su cuerpo es de aleación de aluminio LM6. El fabricante la declara diseñada y fabricada en Australia. Se cotiza según óptica, temperatura de color y cantidad.

Características de la luminaria LED COOLON ExTNR

Datos declarados por el fabricante en la ficha técnica de la ExTNR:

• Flujo luminoso fotometrado de 3.632 a 6.612 lm, medido con luz fría (CWT).
• Consumo típico de 62 W. Tensión nominal de 230 VAC, con rango de 90 a 305 VAC o de 127 a 431 VDC, frecuencia de 47 a 63 Hz y factor de potencia superior a 0,95.
• Temperaturas de color: fría (CWT), neutra (NWT), cálida (WWT), ámbar (AMB) y verde (GRN). IRC superior a 70, salvo en ámbar.
• Grado IP66, resistencia al impacto IK09 y ensayo de niebla salina declarado como realizado.
• Temperatura de operación de -20 a +50 °C.
• Cable naranja circular de 3 conductores de 2,5 mm², de 3 m de largo y 10 a 12 mm de diámetro.
• Protección contra ignición de polvo: la ficha declara el certificado IECEx ExTC 23.0006X y el marcado Ex tb IIIC T65°C Db, bajo IEC 60079-0 e IEC 60079-31 (protección por envolvente «t»).

Cómo elegir la luminaria LED COOLON ExTNR

Óptica. La ficha ofrece tres: batwing tipo 1 (BW1), batwing tipo 3 (BW3) y difusor simétrico (SY1). Como ejemplo, con la BW1 en luz fría, a 2,7 m de altura de montaje, sobre un pasillo de 1 m y con factor de mantenimiento de 0,7, la ficha informa un promedio de 171 lx con 8 m de separación, 120 lx con 10 m y 102 lx con 12 m. Como orientación general, la separación entre equipos la define el proyecto.

Temperatura de color. Según la ficha, el ámbar va de 1.800 a 2.700 K, la cálida de 2.700 a 3.250 K, la neutra de 3.251 a 4.250 K y la fría parte en 4.251 K. Son valores indicativos.

Área clasificada. Como orientación general, el marcado Ex debe coincidir con la clasificación del área, y esa clasificación la define el proyecto. Revise el certificado y el marcado antes de especificar. La ficha no declara aceptación de este certificado en Chile.

Para túneles donde no se requiere protección contra ignición de polvo, vea la luminaria LED COOLON TNR Tunnel Ray; si necesita respaldo de emergencia, la luminaria de emergencia COOLON EMDLK2 / EMTNR2.

Preguntas frecuentes sobre la luminaria LED COOLON ExTNR

¿Qué significa el marcado Ex tb IIIC T65°C Db?

Es el marcado que declara la ficha para protección contra ignición de polvo por envolvente. La ficha lo asocia al certificado IECEx ExTC 23.0006X. Para saber si sirve en su área, compare ese marcado con la clasificación del área de su proyecto.

¿Qué diferencia hay entre las ópticas BW1, BW3 y SY1?

Son distribuciones de luz distintas: dos batwing (tipo 1 y tipo 3) y un difusor simétrico. La ficha incluye sus curvas polares y ejemplos de separación solo para la BW1.

¿Cómo se escribe el código de la ExTNR?

La ficha usa el formato ExTNR – temperatura de color – óptica – MP. Por ejemplo, ExTNR – CWT – SY1 – MP es una ExTNR de luz fría, difusor simétrico y alimentación de red. Indíquenos las opciones y las cotizamos.

¿Cómo cotizo?

Deje la ExTNR en Mi Proyecto indicando óptica, temperatura de color y cantidad, o consúltenos por WhatsApp desde esta ficha.
