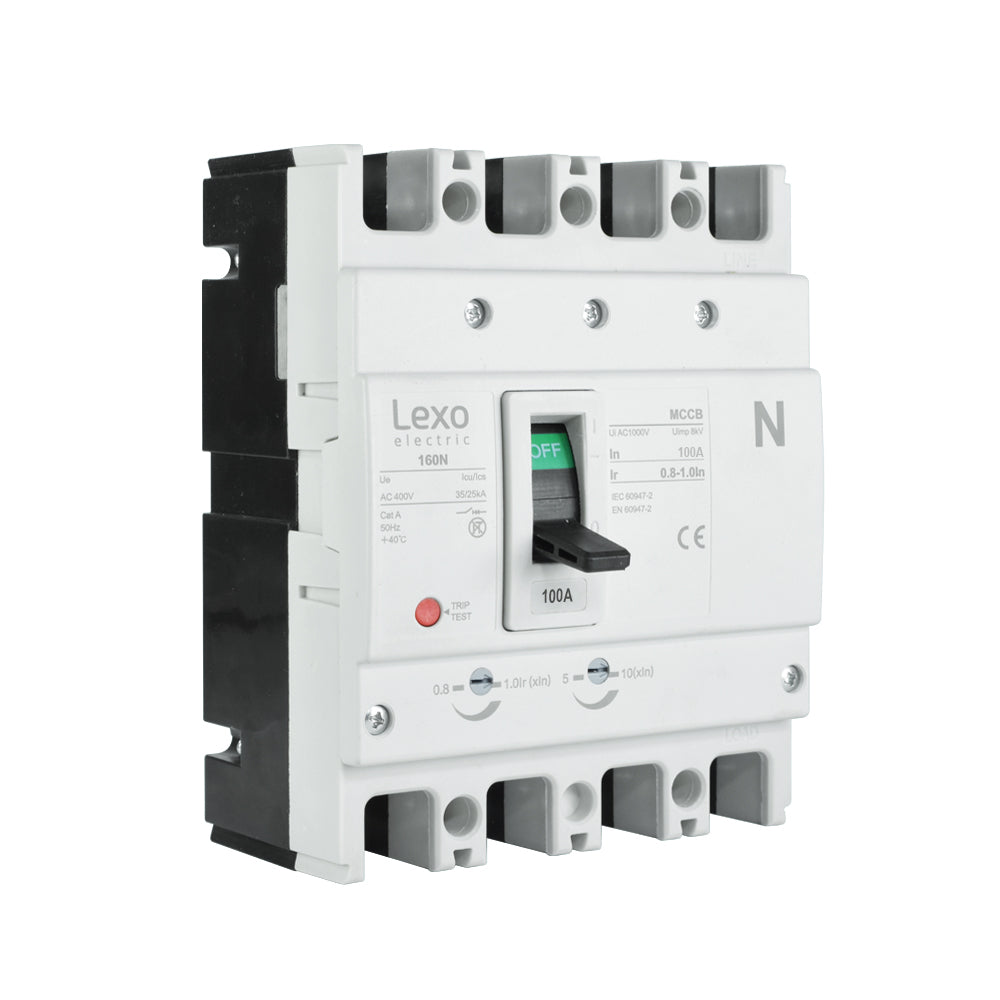

Interruptor Caja Moldeada Regulable T160N 4P 100A 25KA
LEXO

Interruptor Caja Moldeada Regulable T160N 4P 100A 25KA

Código 5115100

Tipo
Caja moldeada regulable
Marco
T160N
Corriente nominal
100 A
Capacidad de ruptura
25 kA

$80.000 IVA incluido

¿Necesita volumen, factura con condiciones especiales o un plazo distinto? Agréguelo a Mi Proyecto y lo cotizamos, o escríbanos por WhatsApp (se abre en otra pestaña).

Despachos en 24 a 48 horas hábiles, previa verificación de stock. El costo de envío se calcula en el pago, según la comuna. Despacho no es entrega: el tiempo de traslado depende del destino.

Datos técnicos

Tipo de producto
Interruptor de caja moldeada regulable
Marco
T160N
Número de polos
4P (tetrapolar)
Corriente nominal (In)
100 A
Capacidad de ruptura
25 kA
Tipo de disparo
Magnético y térmico
Tensión de empleo (Ue)
415 V
Tensión de aislación (Ui)
660 V
Tensión de impulso asignada (Uimp)
8 kV
Frecuencia
50 Hz
Grado de protección
IP20
Ciclos de maniobra
3.000 eléctricos / 7.000 mecánicos
Temperatura de funcionamiento
-5 °C a +40 °C
Altitud máxima
2.000 m
Humedad relativa
Hasta 95 %
Norma
IEC 60947-1 / IEC 60947-2
Certificación SEC
Se pide al fabricante si su proyecto la exige
Tipo
Caja moldeada regulable

Datos de la ficha técnica del fabricante. No informado por el fabricante: peso, garantía.

Descripción

Interruptor de caja moldeada LEXO regulable T160N de 100 A y 25 kA

El interruptor caja moldeada 100A LEXO del marco T160N es una protección tetrapolar para cabecera de tablero y alimentadores principales, donde la corriente supera lo que puede manejar un interruptor modular de riel DIN. Protege contra sobrecarga y cortocircuito mediante disparo magnético y térmico, con una capacidad de ruptura de 25 kA.

Al ser de tipo regulable, su umbral de disparo se ajusta en terreno, lo que permite coordinar la protección con los interruptores aguas abajo y lograr selectividad: ante una falla, abre sólo el interruptor del circuito afectado y no el general. Trabaja a una tensión de empleo de 415 V, con tensión de aislación de 660 V y tensión de impulso asignada de 8 kV. Cumple las normas IEC 60947-1 / IEC 60947-2.

Características principales

  • Corriente nominal de 100 A sobre marco T160N, tetrapolar (4 polos).
  • Capacidad de ruptura de 25 kA.
  • Disparo magnético y térmico contra sobrecarga y cortocircuito.
  • Umbral de disparo ajustable, para coordinación selectiva con las protecciones aguas abajo.
  • Tensión de empleo 415 V, tensión de aislación 660 V, impulso asignado 8 kV.
  • Frecuencia 50 Hz, grado de protección IP20.
  • Resistencia de 3.000 ciclos de maniobra eléctricos y 7.000 mecánicos.
  • Temperatura de funcionamiento de -5 °C a +40 °C.
  • Altitud de servicio hasta 2.000 metros y humedad relativa hasta 95 %.

Aplicaciones recomendadas

  • Interruptor general de tablero y protección de alimentadores principales.
  • Protección de motores y partidas de gran potencia.
  • Tableros de distribución industrial y de edificios comerciales.
  • Instalaciones que requieren selectividad entre protección general y ramales.
  • Proyectos ejecutados por contratistas eléctricos e integradores de tablero.
