$100.900

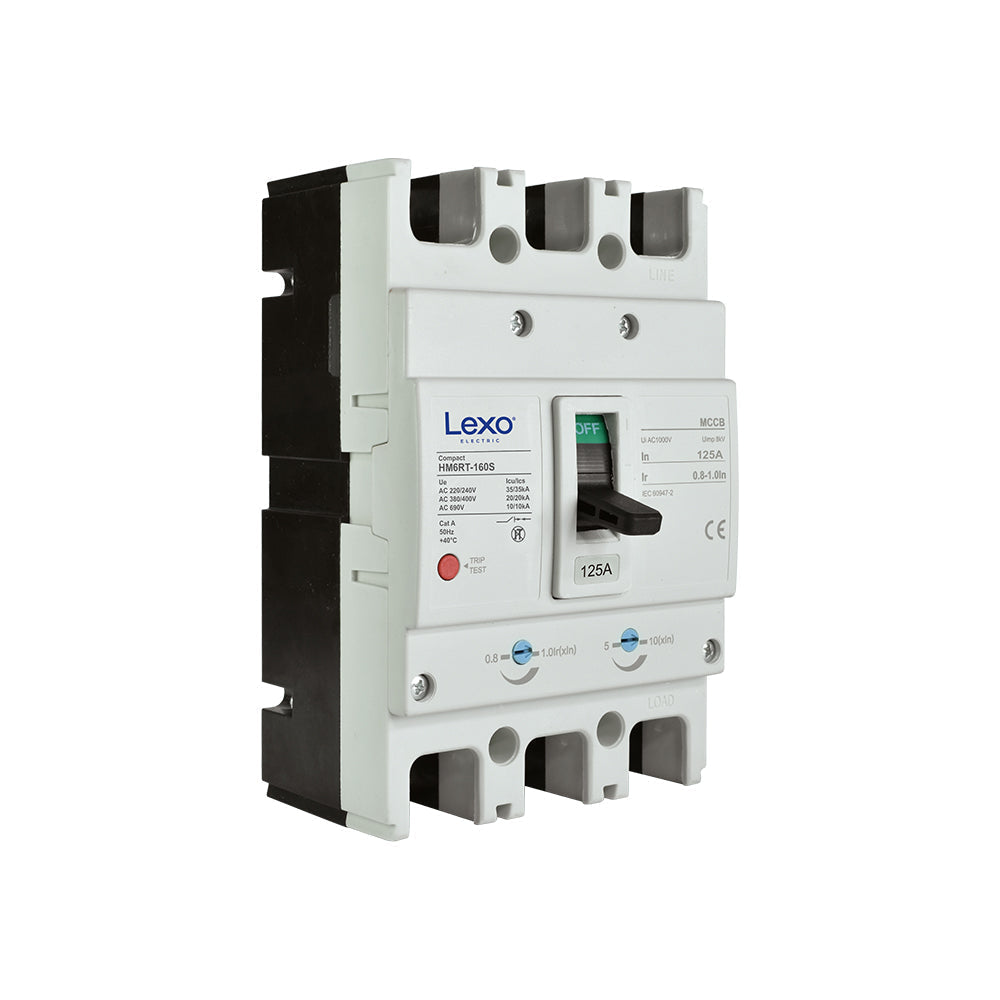

Interruptor automático de caja moldeada regulable LEXO, marco 160S, de 3 polos, 125 A de corriente nominal y 20 kA de poder de corte. Los umbrales térmico y magnético se ajustan en terreno, lo que permite coordinar la protección con los interruptores aguas abajo. Fabricado bajo normas IEC 60947-1 e IEC 60947-2.
Disponible a pedido
Producto disponible a pedido. Confirme stock y plazo de entrega antes de comprar.
Consultar stock y plazo por WhatsApp¿Prefiere cotización formal por correo, o necesita varios productos? Solicite una cotización
En este interruptor los umbrales de disparo se ajustan: tanto el térmico, que actúa ante sobrecarga sostenida, como el magnético, que actúa ante cortocircuito. Un interruptor fijo viene calibrado de fábrica y no admite ajuste.
Eso permite coordinación selectiva: regular cada interruptor de la instalación de modo que, ante una falla, abra únicamente el del circuito afectado y no el general. La diferencia práctica es que una falla en una máquina deja sin energía a esa máquina, y no a la planta completa.
Cabecera de tablero en comercio, oficina o taller, y protección de alimentadores de tamaño medio.
Con 125 A de corriente nominal y 20 kA de poder de corte, corresponde a instalaciones donde la corriente de cortocircuito disponible en el punto de montaje no supera ese valor. El poder de corte se elige según la potencia del transformador y la distancia al punto de instalación, no según la carga.
| Marca | LEXO |
|---|---|
| Marco (frame) | 160S |
| Número de polos | 3P |
| Corriente nominal (In) | 125 A |
| Poder de corte nominal | 20 kA |
| Icu a Ue 400 V~ | 20 kA |
| Ics a Ue 400 V~ | 20 kA |
| Tensión de empleo (Ue) | 415 V |
| Tensión de aislación (Ui) | 660 V |
| Tensión de impulso asignada (Uimp) | 8 kV |
| Frecuencia | 50 Hz |
| Tipo de operación | Magnético y térmico, ambos con umbral regulable |
| Resistencia eléctrica | 3.000 ciclos |
| Resistencia mecánica | 7.000 ciclos |
| Grado de protección | IP20 |
| Temperatura de funcionamiento | -5 °C a +40 °C |
| Altitud | hasta 2.000 m |
| Humedad relativa | hasta 95 % |
| Dimensiones (largo × ancho) | 155 × 90 mm |
| Norma de fabricación | IEC 60947-1 e IEC 60947-2 |
Icu es el poder de corte último: la corriente máxima que el interruptor puede cortar. Ics es el poder de corte de servicio: la corriente que puede cortar y seguir operando normalmente después. En este modelo son iguales, lo que significa que el equipo queda operativo tras cortar una falla al máximo de su capacidad.
Se monta sobre placa o base dentro del tablero, con 155 mm de largo y 90 mm de ancho. No es un equipo de riel DIN: hay que considerar el espacio y la fijación al proyectar el gabinete.
Todos comparten cuerpo y dimensiones, así que ocupan el mismo espacio en el tablero:
| Polos | Corriente | Poder de corte | Producto |
|---|---|---|---|
| 3P | 40 A | 20 kA | Interruptor Caja Moldeada Regulable 160S 3P 40A 20kA |
| 3P | 50 A | 20 kA | Interruptor Caja Moldeada Regulable 160S 3P 50A 20kA |
| 3P | 63 A | 20 kA | Interruptor Caja Moldeada Regulable 160S 3P 63A 20kA |
| 3P | 80 A | 20 kA | Interruptor Caja Moldeada Regulable 160S 3P 80A 20kA |
| 3P | 100 A | 20 kA | Interruptor Caja Moldeada Regulable 160S 3P 100A 20kA |
| 4P | 40 A | 20 kA | Interruptor Caja Moldeada Regulable 160S 4P 40A 20kA |
| 4P | 50 A | 20 kA | Interruptor Caja Moldeada Regulable 160S 4P 50A 20kA |
| 4P | 63 A | 20 kA | Interruptor Caja Moldeada Regulable 160S 4P 63A 20kA |
| 4P | 80 A | 20 kA | Interruptor Caja Moldeada Regulable 160S 4P 80A 20kA |
| 4P | 100 A | 20 kA | Interruptor Caja Moldeada Regulable 160S 4P 100A 20kA |
| 4P | 125 A | 20 kA | Interruptor Caja Moldeada Regulable 160S 4P 125A 20kA |
Los productos eléctricos que RM Energía Inteligente comercializa cuentan con certificación SEC vigente para su venta en Chile (Superintendencia de Electricidad y Combustibles, el organismo regulador chileno). El número de certificado se entrega junto con la cotización formal.
La ficha del fabricante declara fabricación bajo normas IEC 60947-1 e IEC 60947-2.
Trabajamos con empresas, instaladores, contratistas y organismos públicos. Para precios por volumen, disponibilidad y plazo de entrega:
Despacho a todo Chile mediante servicios logísticos especializados, y retiro en nuestra bodega de Macul.
| Marca | LEXO |
|---|---|
| Marco | 160S |
| Número de polos | 3P |
| Corriente nominal | 125 A |
| Capacidad de ruptura | 20 kA |
| Icu | 20 kA |
| Ics | 20 kA |
| Tensión de empleo | 415 V |
| Tensión de aislación | 660 V |
| Grado de protección | IP20 |
| Tipo de disparo | Térmico y magnético regulable |
| Norma | IEC 60947-1 e IEC 60947-2 |
| Frecuencia | 50 Hz |
