Interruptor Caja Moldeada Fija 225L 4P 200A 35KA
LEXO

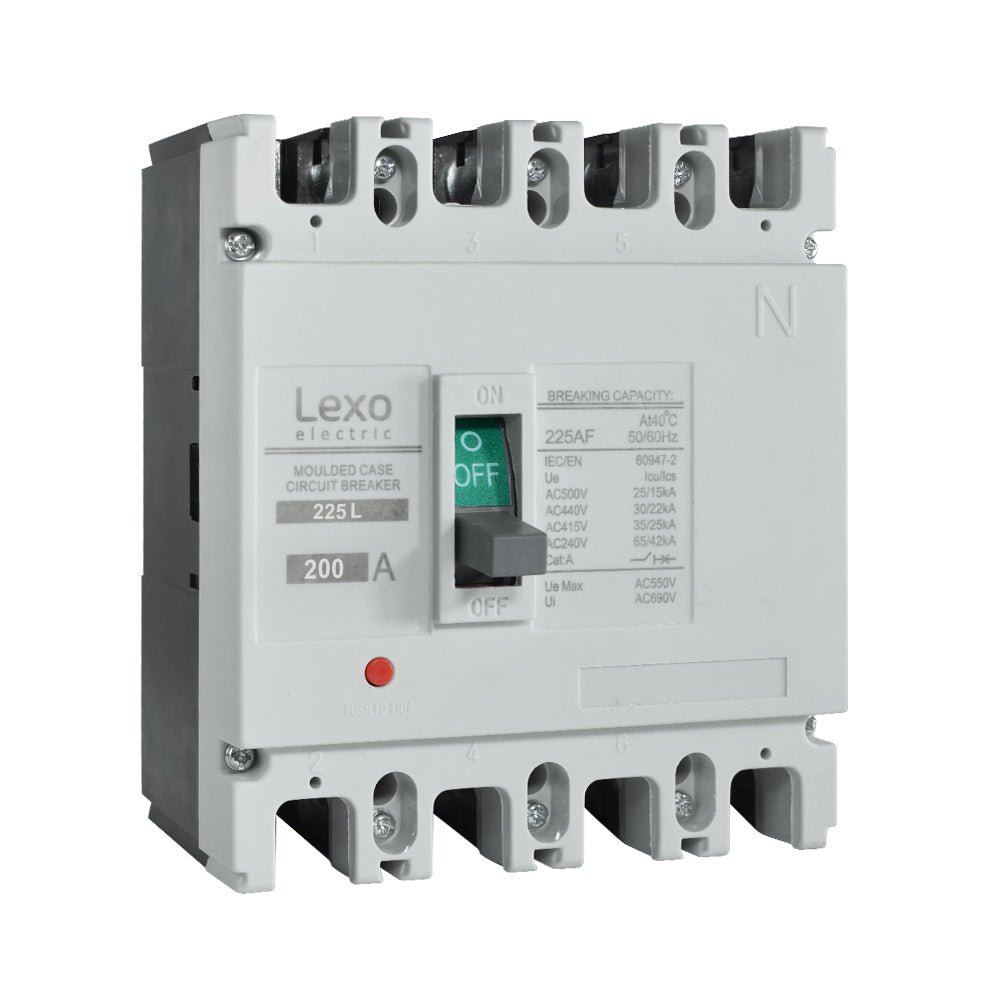

Interruptor Caja Moldeada Fija 225L 4P 200A 35KA

Código 5114200

Tipo
Caja moldeada fija
Marco
225L
Corriente nominal
200 A
Capacidad de ruptura
35 kA

$98.000 IVA incluido

¿Necesita volumen, factura con condiciones especiales o un plazo distinto? Agréguelo a Mi Proyecto y lo cotizamos, o escríbanos por WhatsApp (se abre en otra pestaña).

Despachos en 24 a 48 horas hábiles, previa verificación de stock. El costo de envío se calcula en el pago, según la comuna. Despacho no es entrega: el tiempo de traslado depende del destino.

Datos técnicos

Tipo de producto
Interruptor de caja moldeada fija
Marco
225L
Número de polos
4P (tetrapolar)
Corriente nominal (In)
200 A
Capacidad de ruptura
35 kA
Tipo de disparo
Magnético y térmico
Tensión de empleo (Ue)
380 V
Tensión de aislación (Ui)
660 V
Tensión de impulso asignada (Uimp)
8 kV
Frecuencia
50 Hz
Grado de protección
IP20
Ciclos de maniobra
1.000 eléctricos / 8.500 mecánicos
Temperatura de funcionamiento
-5 °C a +40 °C
Altitud máxima
2.000 m
Humedad relativa
Hasta 95 %
Norma
IEC 60947-2
Certificación SEC
Se pide al fabricante si su proyecto la exige
Peso
2,30 kg
Tipo
Caja moldeada fija

Datos de la ficha técnica del fabricante. No informado por el fabricante: garantía.

Descripción

Interruptor de caja moldeada LEXO fija 225L de 200 A y 35 kA

El interruptor caja moldeada 200A LEXO del marco 225L es una protección tetrapolar para cabecera de tablero y alimentadores principales, donde la corriente supera lo que puede manejar un interruptor modular de riel DIN. Protege contra sobrecarga y cortocircuito mediante disparo magnético y térmico, con una capacidad de ruptura de 35 kA.

Es de calibre fijo, con la corriente de disparo definida de fábrica en 200 A. Trabaja a una tensión de empleo de 380 V, con tensión de aislación de 660 V y tensión de impulso asignada de 8 kV. Está fabricado en material retardante a la llama y con metal de alta conductividad, y cumple la norma IEC 60947-2.

Características principales

  • Corriente nominal de 200 A sobre marco 225L, tetrapolar (4 polos).
  • Capacidad de ruptura de 35 kA.
  • Disparo magnético y térmico contra sobrecarga y cortocircuito.
  • Cuerpo de material retardante a la llama y contactos de metal de alta conductividad.
  • Tensión de empleo 380 V, tensión de aislación 660 V, impulso asignado 8 kV.
  • Frecuencia 50 Hz, grado de protección IP20.
  • Resistencia de 1.000 ciclos de maniobra eléctricos y 8.500 mecánicos.
  • Temperatura de funcionamiento de -5 °C a +40 °C.
  • Altitud de servicio hasta 2.000 metros y humedad relativa hasta 95 %.

Aplicaciones recomendadas

  • Interruptor general de tablero y protección de alimentadores principales.
  • Protección de motores y partidas de gran potencia.
  • Tableros de distribución industrial y de edificios comerciales.
  • Proyectos ejecutados por contratistas eléctricos e integradores de tablero.
