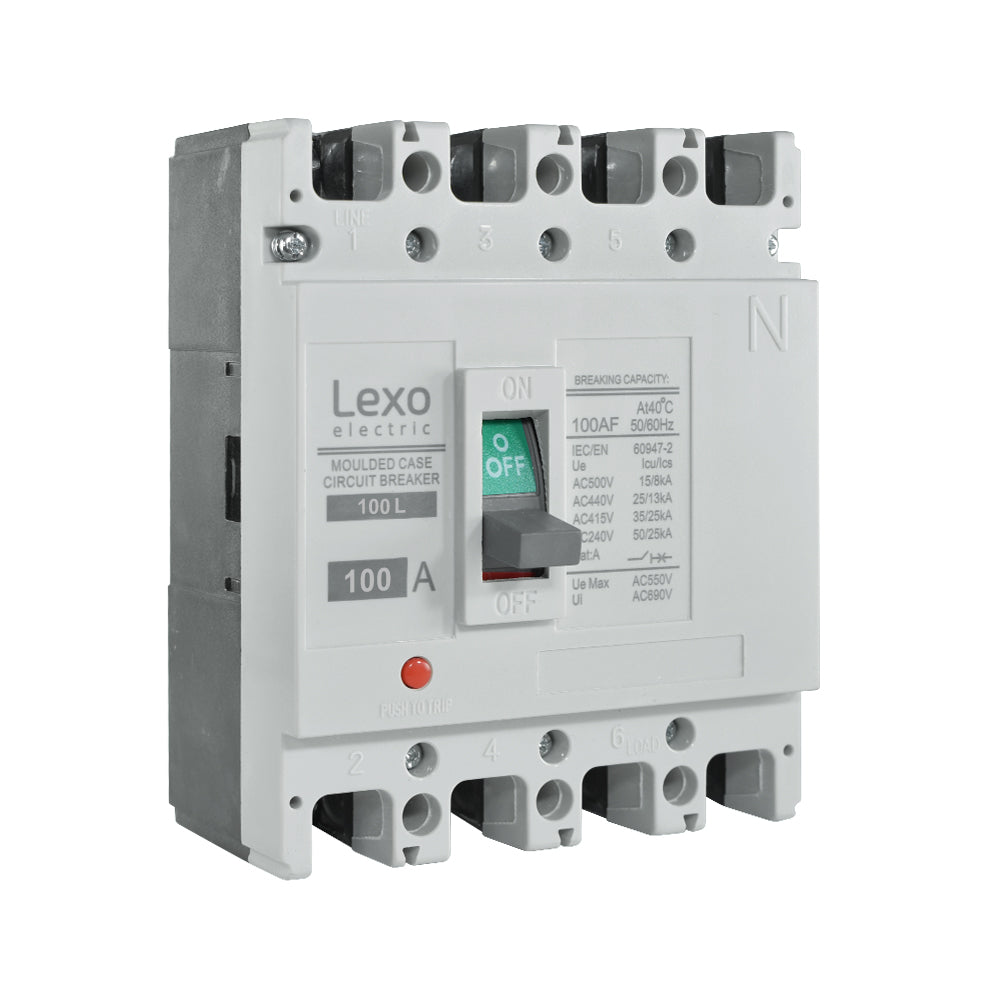

Interruptor Caja Moldeada Fija 100L 4P 100A 35KA
$65.000
Interruptor de caja moldeada LEXO fija de 100 A sobre marco 100L, tetrapolar, con capacidad de ruptura de 35 kA y disparo magnético y térmico. Para interruptor general de tablero y protección de alimentadores principales en instalaciones industriales y comerciales. Norma IEC 60947-2, grado IP20, tensión de empleo 380 V. Certificación SEC vigente.
Producto disponible, confirme stock y plazo de entrega.
Consultar stock y plazo por WhatsApp¿Prefiere cotización formal por correo, o necesita varios productos? Solicite una cotización
Interruptor de caja moldeada LEXO fija 100L de 100 A y 35 kA
El interruptor caja moldeada 100A LEXO del marco 100L es una protección tetrapolar para cabecera de tablero y alimentadores principales, donde la corriente supera lo que puede manejar un interruptor modular de riel DIN. Protege contra sobrecarga y cortocircuito mediante disparo magnético y térmico, con una capacidad de ruptura de 35 kA.
Es de calibre fijo, con la corriente de disparo definida de fábrica en 100 A. Trabaja a una tensión de empleo de 380 V, con tensión de aislación de 660 V y tensión de impulso asignada de 8 kV. Está fabricado en material retardante a la llama y con metal de alta conductividad, y cumple la norma IEC 60947-2.
Características principales
- Corriente nominal de 100 A sobre marco 100L, tetrapolar (4 polos).
- Capacidad de ruptura de 35 kA.
- Disparo magnético y térmico contra sobrecarga y cortocircuito.
- Cuerpo de material retardante a la llama y contactos de metal de alta conductividad.
- Tensión de empleo 380 V, tensión de aislación 660 V, impulso asignado 8 kV.
- Frecuencia 50 Hz, grado de protección IP20.
- Resistencia de 1.000 ciclos de maniobra eléctricos y 8.500 mecánicos.
- Temperatura de funcionamiento de -5 °C a +40 °C.
- Altitud de servicio hasta 2.000 metros y humedad relativa hasta 95 %.
Aplicaciones recomendadas
- Interruptor general de tablero y protección de alimentadores principales.
- Protección de motores y partidas de gran potencia.
- Tableros de distribución industrial y de edificios comerciales.
- Proyectos ejecutados por contratistas eléctricos e integradores de tablero.
Especificaciones técnicas
| Característica | Especificación |
|---|---|
| Marca | LEXO |
| Código | 5114100 |
| Tipo de producto | Interruptor de caja moldeada fija |
| Marco | 100L |
| Número de polos | 4P (tetrapolar) |
| Corriente nominal (In) | 100 A |
| Capacidad de ruptura | 35 kA |
| Tipo de disparo | Magnético y térmico |
| Tensión de empleo (Ue) | 380 V |
| Tensión de aislación (Ui) | 660 V |
| Tensión de impulso asignada (Uimp) | 8 kV |
| Frecuencia | 50 Hz |
| Grado de protección | IP20 |
| Ciclos de maniobra | 1.000 eléctricos / 8.500 mecánicos |
| Temperatura de funcionamiento | -5 °C a +40 °C |
| Altitud máxima | 2.000 m |
| Humedad relativa | Hasta 95 % |
| Norma | IEC 60947-2 |
| Certificación SEC | Vigente para venta en Chile |
| Peso | 1,43 kg |
| Garantía | No informado por el fabricante |
Otros calibres del marco 100L
| Calibre | Código | Ficha |
|---|---|---|
| 80 A · 35 kA | 5114080 | Ver producto |
| 100 A · 35 kA | 5114100 | Este producto |
Suministro para empresas y proyectos
En RM Energía suministramos materiales y soluciones técnicas para empresas, instaladores y proyectos. Consulta por disponibilidad, cantidades, precios por volumen y alternativas para tu requerimiento.
| Peso | 1,42 kg |
|---|---|
| Dimensiones | 15 × 12 × 8,6 cm |
| Marca | LEXO |
| Tipo | Caja moldeada fija |
| Marco | 100L |
| Corriente nominal | 100 A |
| Capacidad de ruptura | 35 kA |
| Número de polos | 4P |
| Tensión de empleo | 380 V |
| Tipo de disparo | Magnético y térmico |
| Grado de protección | IP20 |
| Norma | IEC 60947-2 |
| Peso | 1,43 kg |
| Familia | Interruptor de caja moldeada (MCCB) |
| N° de polos | 4P |
