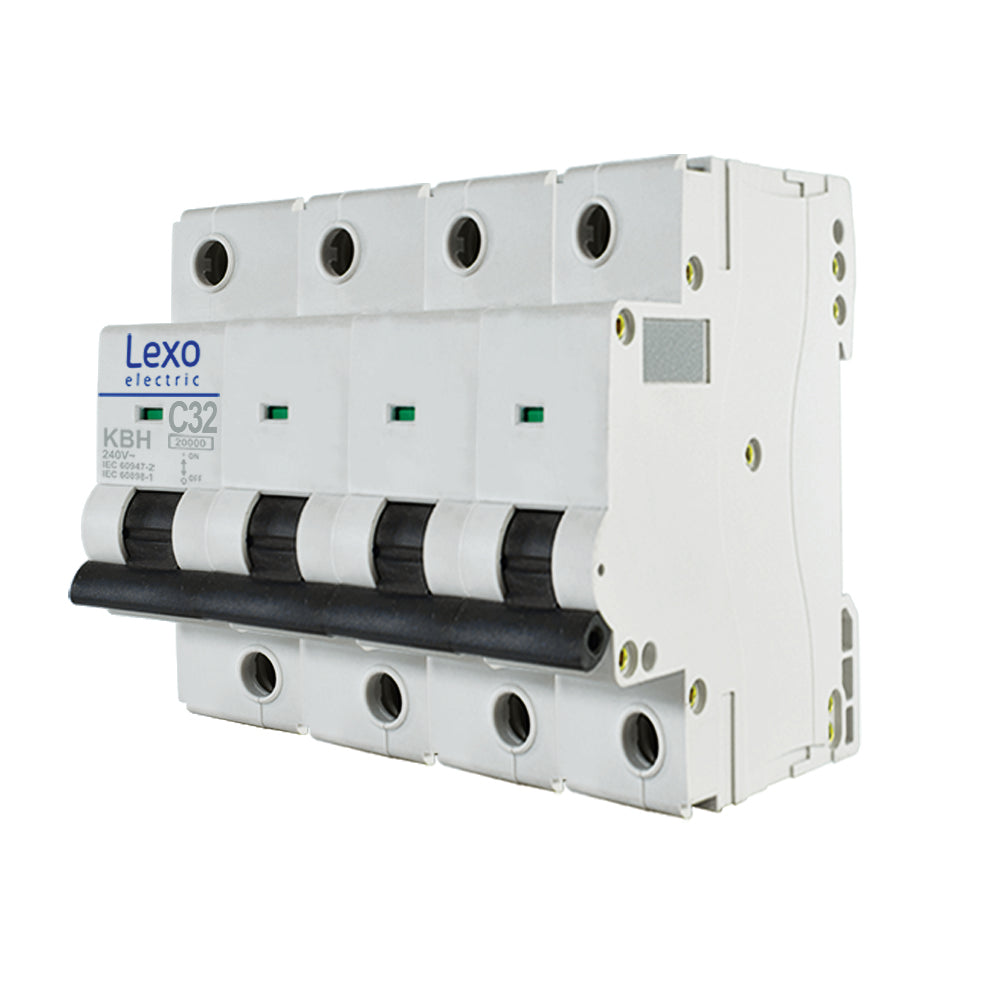

Interruptor Automático 4X32A Curva C 20KA
LEXO

Interruptor Automático 4X32A Curva C 20KA

Código 5920432 Modelo KBH

Corriente nominal
32 A
Número de polos
4P
Curva de disparo
C
Capacidad de ruptura
20 kA

$106.000 IVA incluido

¿Necesita volumen, factura con condiciones especiales o un plazo distinto? Agréguelo a Mi Proyecto y lo cotizamos, o escríbanos por WhatsApp (se abre en otra pestaña).

Despachos en 24 a 48 horas hábiles, previa verificación de stock. El costo de envío se calcula en el pago, según la comuna. Despacho no es entrega: el tiempo de traslado depende del destino.

Datos técnicos

Tipo de producto
Interruptor automático termomagnético
Número de polos
4P
Corriente nominal (In)
32 A
Curva de disparo
C
Disparo magnético
8 ± 20 % de In
Capacidad de ruptura
20 kA
Tensión nominal
400/415 V CA
Frecuencia
50/60 Hz
Norma
IEC 60947-2
Grado de protección
IP20
Montaje
Riel DIN 35 mm
Indicador de estado
Frontal On/Off
Ciclos de maniobra
10.000 eléctricos / 30.000 mecánicos
Temperatura ambiente
-5 °C a +70 °C
Material del cuerpo
Material autoextinguible
Altitud máxima
2.000 m
Humedad relativa
Hasta 95 %
Certificación SEC
Se pide al fabricante si su proyecto la exige
Tipo de montaje
Riel DIN 35 mm

Datos de la ficha técnica del fabricante. No informado por el fabricante: peso, garantía.

Descripción

Interruptor automático LEXO 4P 32 A curva C de 20 kA

El interruptor automático 4P 32A curva C de LEXO es un termomagnético tetrapolar (4 polos) que protege el circuito contra sobrecargas y cortocircuitos. Corta el suministro cuando detecta la falla y permite reponerlo una vez resuelta, sin reemplazar ningún componente. Su capacidad de ruptura es de 20 kA, que es la corriente de cortocircuito máxima que puede interrumpir sin destruirse.

La curva C define cuándo actúa la protección magnética: dispara ante corrientes del orden de 8 ± 20 % de In, lo que lo hace adecuado para circuitos de uso general con cargas mixtas de alumbrado, enchufes y motores pequeños. Se monta sobre riel DIN de 35 mm, trabaja a 400/415 V CA y cumple la norma IEC 60947-2. Incorpora indicador frontal de estado On/Off y banda bimetálica para el disparo térmico.

Características principales

  • Corriente nominal de 32 A, tetrapolar (4 polos).
  • Capacidad de ruptura de 20 kA.
  • Curva de disparo C: actuación magnética en torno a 8 ± 20 % de In.
  • Tensión nominal de 400/415 V CA, frecuencia 50/60 Hz.
  • Fabricado según norma IEC 60947-2.
  • Montaje sobre riel DIN de 35 mm, con cambio rápido en tablero.
  • Indicador frontal de estado On/Off.
  • Banda bimetálica para la protección térmica contra sobrecarga.
  • Grado de protección IP20 para montaje en el interior de tableros.
  • Resistencia de 10.000 ciclos de maniobra eléctricos y 30.000 mecánicos.
  • Temperatura ambiente de trabajo de -5 °C a +70 °C.
  • Material autoextinguible.
  • Altitud de servicio hasta 2.000 metros y humedad relativa hasta 95 %.

Aplicaciones recomendadas

  • Circuitos de distribución de uso general en tablero.
  • Alumbrado, enchufes y equipamiento con arranque moderado.
  • Tableros eléctricos residenciales, comerciales e industriales de baja tensión.
  • Armado y ampliación de tableros por instaladores eléctricos y contratistas.
