Interruptor Automático 1X10A Curva C 10KA

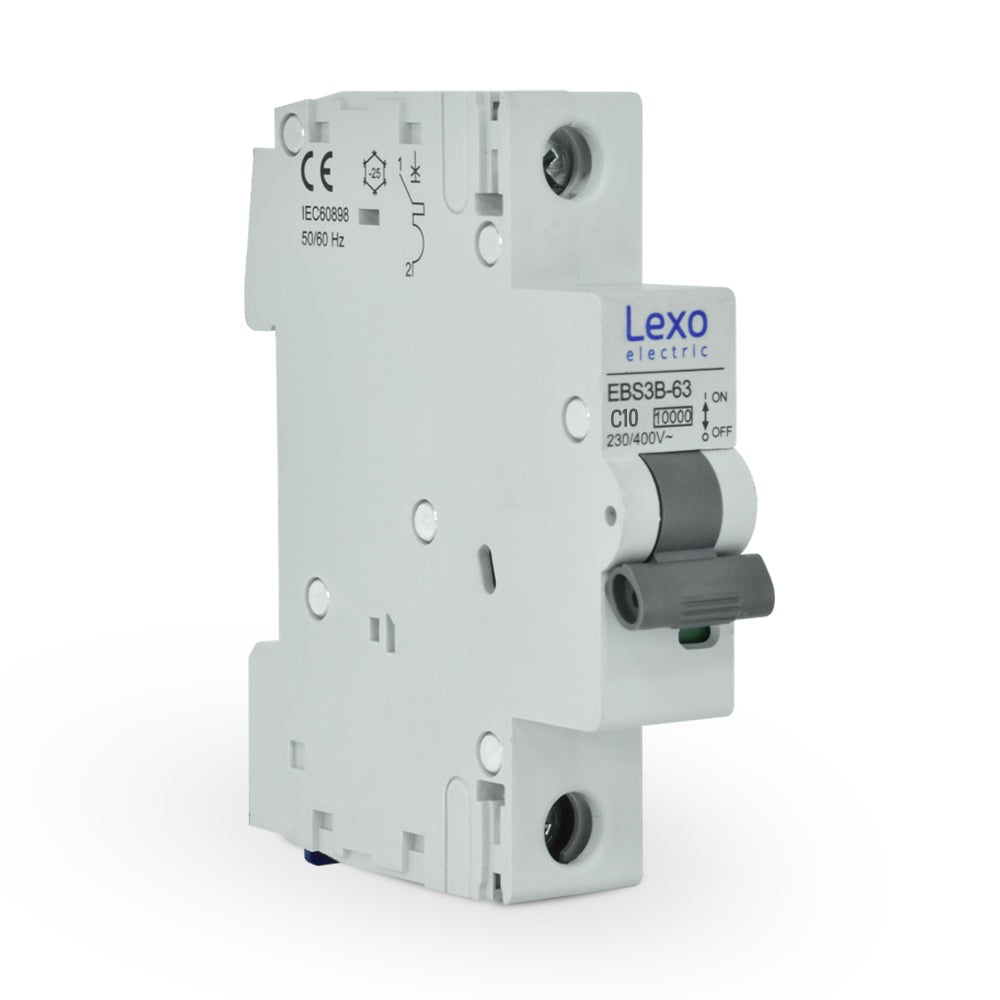

Interruptor automático LEXO 1P 10 A curva C de 10 kA

El interruptor automático 1P 10A curva C de LEXO es un termomagnético que protege la instalación contra dos fallas distintas: la sobrecarga, mediante una lámina bimetálica que actúa con retardo, y el cortocircuito, mediante un disparo magnético instantáneo. Una vez resuelta la falla se repone la palanca, sin reemplazar ningún componente.

Por qué curva C y no B o D

La curva define a partir de qué múltiplo de la corriente nominal actúa la protección magnética. La curva C dispara entre 5 y 10 veces la corriente nominal, es decir entre 50 y 100 A en este modelo. Ese rango tolera la corriente de arranque de cargas con inductancia (motores pequeños, transformadores, luminarias con driver o balasto, bombas) sin disparar de forma indebida, y por eso es la curva de uso general en circuitos mixtos de enchufes y fuerza. La curva B, más sensible, se reserva a cargas resistivas puras, y la curva D a arranques francamente duros.

Capacidad de ruptura 10 kA

Los 10 kA son la corriente de cortocircuito máxima que el aparato puede interrumpir sin destruirse. Es un dato que se elige según la corriente de falla presunta en el punto de instalación, que depende de la potencia del transformador y de la distancia al tablero. Si la corriente de falla del punto supera este valor, corresponde un interruptor de mayor capacidad.

Especificaciones

• Corriente nominal (In): 10 A
• Polos: 1P
• Curva de disparo: C
• Capacidad de ruptura (Icn): 10.000 A (10 kA)
• Tensión nominal: 230/240 V CA
• Frecuencia: 50/60 Hz
• Montaje: riel DIN 35 mm
• Grado de protección: IP20
• Norma de referencia: IEC 60898-1

Producto eléctrico con certificación SEC vigente para su comercialización en Chile (Superintendencia de Electricidad y Combustibles). Ficha técnica del fabricante disponible junto a la cotización formal.
